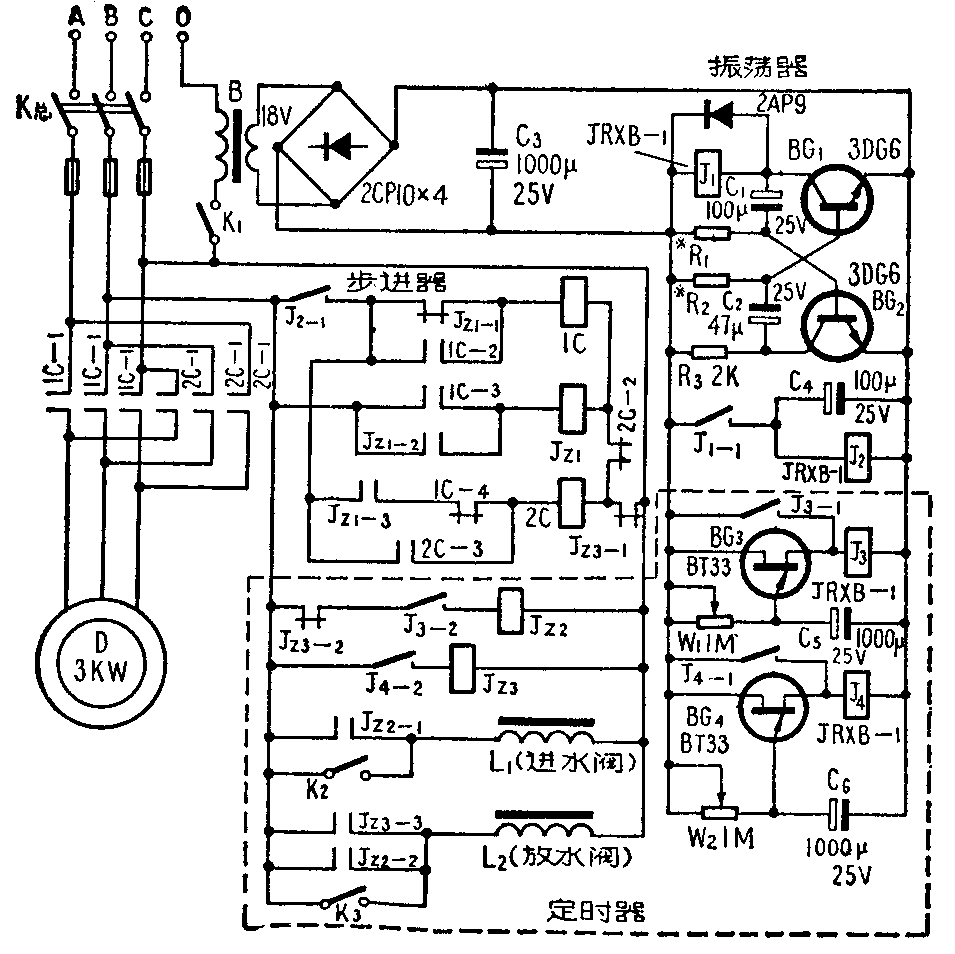

本文介绍的洗衣机控制电路，适用于机关团体和厂矿企业的大、中型洗衣机。它除了可控制洗衣机马达正反转以外，还可以使洗衣机的“洗涤”和“漂洗”两道工序自动进行。电路见附图，它主要由振荡器、步进器和定时器组成。
振荡器主要由BG\(_{1}\)、BG2等元件组成，它是个典型的无稳态电路，产生的方波信号通过继电器J\(_{1}\)和J2送入步进器控制洗衣机工作。调整R\(_{1}\)和R2的阻值，可以改变方波的宽度和间隔时间，从而改变洗衣机的正反转工作时间。安装时可以先用两个100KΩ的电位器由接5KΩ电阻代替R\(_{1}\)和R2，调节两电位器，使小型直流继电器J\(_{1}\)每次处于吸合状态的时间为10秒，处于释放状态的时间为5秒，这样就可使洗衣机的工作状态为：正转10秒，停5秒，反转10秒，停5秒……。调好以后取下电位器量一下阻值，然后换上同阻值固定电阻。一次调好以后一般就固定不动了。
因为洗衣机控制电路对步进速度的要求较低，所以这里的步进器用交流接触器1C、2C和中间继电器JZ\(_{1}\)组成。1C和2C在这里既是步进器，又是直接驱动电动机的接触器，一个元件两种用途，使电路简化，成本降低。步进器的工作过程是这样的：（1）当J2-1闭合时，1C吸合，JZ\(_{1}\)也吸合，电动机正转，带动洗衣机正向工作；（2）J2-1打开时，1C释放，电动机停转，洗衣机停止工作，JZ自保吸合；（3）J\(_{2}\)-1再次闭合，2C吸合，JZ1释放，电动机反转；带动洗衣机反向工作；（4）J\(_{2}\)-1再打开，2C释放，电动机停转，恢复起始状态。（5）J2-1再闭合，电动机又正转，如此不断循环。
显然，只要继电器J2\(_{不}\)断地改变吸合和释放状态，即可达到控制洗衣机正转——停止——反转——停止的目的。继电器J2由J\(_{1}\)控制，其吸合和释放状态，是受振荡器的输出波形所控制。加用J2的目的主要是为了提高可靠性，因为由于电火花和机械振动等干扰，常会造成J\(_{1}\)在吸合时不很干脆，触点产生抖动，如果由J1直接去触发步进器，会造成误动作。加了J\(_{2}\)后情况就好多了，因J2和C\(_{4}\)组成一个简单的时间继电器，起到延时吸合和延时释放的作用，可有效地将干扰隔离。如果当地电源电压比较稳定，干扰源较少，J2也可不用，由J1直接去控制步进器。
两个定时器分别由BG\(_{3}\)、J3和BG\(_{4}\)、J4组成，这是两个简单的单结晶体管时间继电器。当接通电源时，电流通过电位器（W\(_{1}\)、W2）向电解电容器（C\(_{5}\)、C6）充电，当电容两端的电压达到单结晶体管（BG\(_{3}\)、 BG4）的峰点电压值时，单结晶体管导通，电容器（C\(_{5}\)、C6）马上通过单结晶体管（BG\(_{3}\)、BG4）和继电器（J\(_{3}\)、J4）放电，继电器吸合并通过本身触点（J\(_{3}\)-1、J4-1）自保。改变电位器（W\(_{1}\)、W2）的阻值，即可改变其延时吸合时间。继电器J\(_{3}\)和J4的延时吸合时间应预先调好，J\(_{3}\)的延时时间就是“洗涤”需要的时间，J4的延时时间就是“漂洗”需要的时间，两个定时器最大延时为20分钟，洗涤和漂洗时间可在这个范围内预选定。
整个电路的工作过程如下：首先对好洗涤液，放入衣物，根据需要的洗涤和漂洗时间调节好W\(_{1}\)和W2。合总开关K\(_{总}\)和K1，洗衣开始。随着振荡器的工作，J\(_{1}\)、J2一会吸合，一会释放，通过步进器，控制洗衣机不停地做正转——停止——反转——停止运动，从而对衣物进行洗涤。当预定洗涤的时间结束，J\(_{3}\)吸合，通过JZ2打开放水阀和进水阀，这时洗衣机仍在反复运转，但其工作已由洗涤变为漂洗了。当到达预定的漂洗结束时间，J\(_{4}\)吸合，通过JZ3断开步进器电源，使洗衣机停止转动，并断开JZ\(_{2}\)使进水阀关闭。此时出水阀保持打开，使机内水放干，漂洗结束。
图中交流接触器1C、2C型号为CJ10，中间继电器JZ\(_{1}\)～JZ3型号为JZ7－44。两个电磁阀的型号要根据洗衣机大小而定。一般情况是进水压力比出水压力大，所以出水电磁阀应比进水阀口径大一些。为保证进出水量平衡，应在两个电磁阀上分别串上一个手动节门，通过调节使进出水量基本平衡。K\(_{2}\)、K3为手控进水和放水阀门开关，供对洗涤剂和刷洗机器时用。
电动机功率的选择要根据洗衣机的大小而定。我们的洗衣机为滚筒式，直径1米，每次可洗工作服30多件，电动机功率为3千瓦。（阎恭举）
