为了使电唱机能用一般的晶体管收音机甚至用袖珍式晶体管收音机放音,而不必去改动原收音机的电路,我们制作了这个附加装置。

工作原理

图1
图1 🔍原图 (603×349)

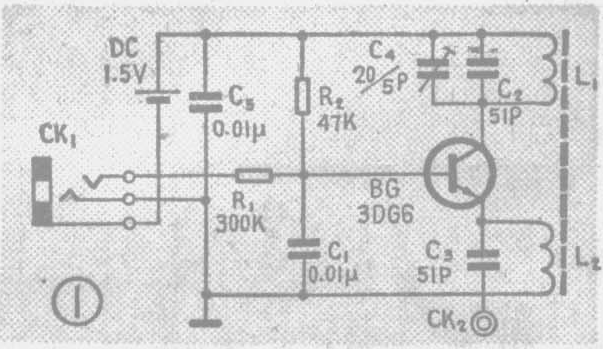

附加装置的电路如图1。三极管BG与线圈L\(_{1}\)、L2和C\(_{2}\)等组成一个高频振荡电路,产生高频振荡,此振荡信号作为载波信号。电唱机的输出信号经R1衰减后加到BG\(_{1}\)的基极,作为调制信号对载波信号进行调制,调制后的信号由线圈及小磁棒辐射出去。当把收音机调到这个载波频率上时,收音机就放出了电唱机播放的节目。由于载波频率取决于C2、L\(_{1}\)、C4,所以可以通过调整C\(_{1}\)使其振荡频率正好落在收音机的中波高端1000KHZ~1640KH\(_{Z}\)范围内。

为了使一些无磁棒的收音机也能配用这个附加器,特意加了插孔CK\(_{2}\)。由电容C3将一部分信号耦合到CK\(_{2}\),当把收音机的天线直接接到这个插孔时,收音机就能收到电唱机的节目了。

元器件选择

图中,L\(_{1}\)、L2共用一个磁心,我们选用的磁心是电视机中行线性调节器中的小磁棒(φ4×40毫米)。在小磁棒上用线径为0.12毫米的高强度漆包线平绕80圈为L\(_{1}\),再反向平绕10圈为L2。

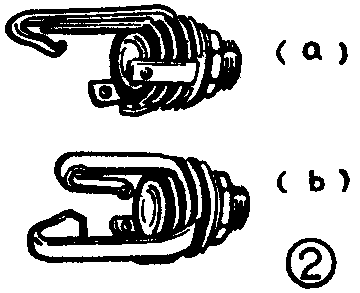

CK\(_{1}\)用拾音器两心插座改制而成。改制见图2。

图2
图2 🔍原图 (360×293)

电源用一节五号电池,由于工作电流小,一节电池可用半年。

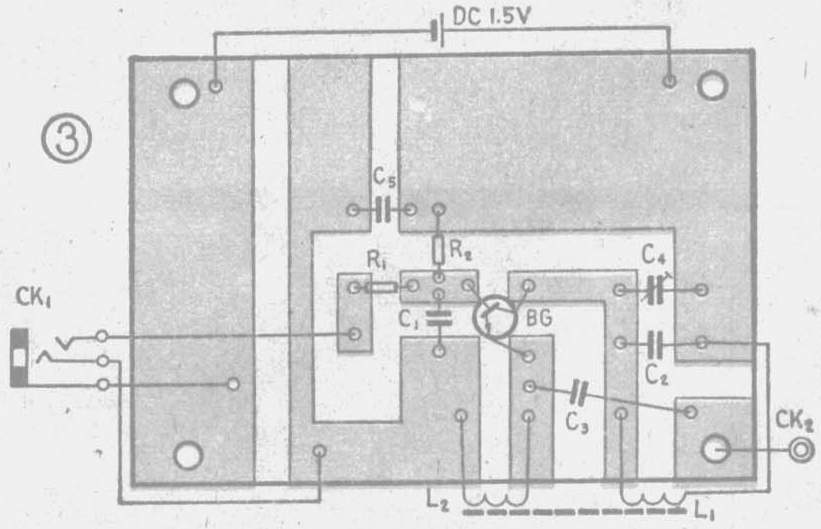

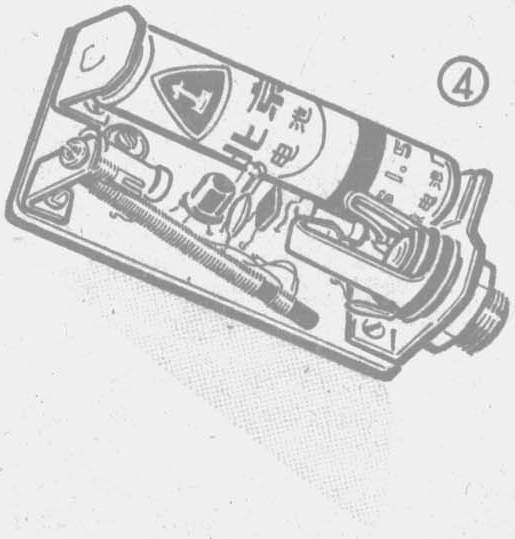

印制电路板见图3,因电路简单,不用腐蚀,而用小刀把不用的铜箔剔除即可。实体安装见图4。

图3
图3 🔍原图 (821×529)
图4
图4 🔍原图 (515×539)

调试

装配完毕后,先检查电路电流和电路是否起振。将万用表拨至10mA档后串入附加器的电源负极电路,这时表针应微动。再将万用表拨至1mA档,这时电表指示应为0.3mA左右。用摄子将L\(_{1}\)两端短路,若电流上升到0.5~0.6mA,说明电路已起振。若不是这样,应将L2两头互调。然后,将电唱机插头插入CK\(_{1}\),把收音机调于中波,靠近附加装置,慢慢转动调谐旋钮,即能在1000KHZ~1640KH\(_{Z}\)范围内收到电唱机输出的信号;若在几处频率上都能收到该信号,说明有的频率上收听的是谐波,应注意找到基波频率处,这时音量大。

此装置在离收音机0.5米范围内都能使收音机收到电唱机信号。(题图:田春耕)(唐宗理)
