我们在维修晶体管电视机的过程中，经常发现几种伴音故障，现以牡丹牌23H3型电视机为例，介绍一下这几种故障的检修方法。
一、图象正常、无伴音：
图象正常，说明图象通道基本正常。因此产生无伴音故障的主要部位可能是：高频头本振电路、通道30.5兆赫吸收回路、伴音中放、鉴频回路、伴音低放等。故障又有三种可能情况：
（1）喇叭里有交流声，用手握改锥金属部分敲击天线时，喇叭里有明显的喀啦声。
这说明伴音低放是好的，鉴频器、伴音中放也能工作。故障多出在30.5兆赫吸收回路和高频头本振电路。通常是由于机械振动使磁心或铜心位置发生变动，或者是由于电容变值所致。其中以本振电路故障最常见。

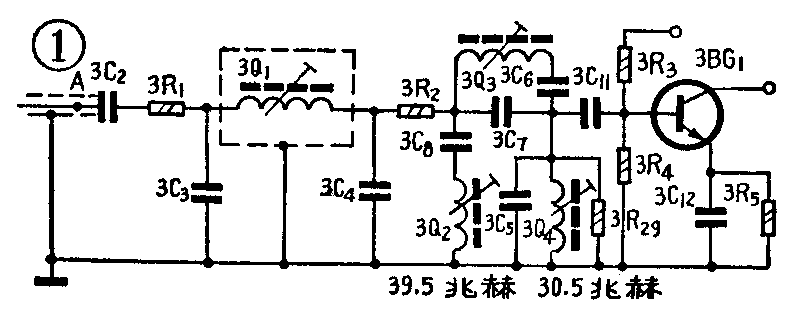

如何区别故障是发生在本振部分还是在30.5兆赫吸收回路呢？如果一个地区能收看两个频道的电视节目，就很容易判断，只要转换到另一频道时，伴音良好，就说明故障在本振部分，否则故障就在30.5兆赫吸收回路。如果无法接收两个频道的电视信号，身边也无仪器，区分故障部位的方法是：首先用一个等容量的电容换下30.5兆赫吸收回路的3C\(_{5}\)，见图①。然后把伴音音量开至最大，接收电视信号并微调调谐器，听有无伴音出现。如果仍无伴音，再稍稍调动3Q4的磁心并配合调整频率微调。如果故障出在30.5兆赫吸收回路，就应出现轻微的伴音，这说明吸收回路对30.5兆赫的伴音中频衰减太大。最后再配合调整频率微调细心调3Q\(_{4}\)的磁心，直到图象、伴音均好为止。经过上述调整以后仍无伴音，则说明故障出在本振部分。应把3Q4磁心恢复到原来位置，再检查本振。一般是由于本振线圈的铜心松动，造成本振频率偏低，使伴音信号跑到通频带之外所致。解决的办法是，在接收电视信号时，调整本振线圈的铜心，并配合调整频率微调，直到图声均好为止。
2．喇叭里有交流声，但把音量开到最大时，敲击天线，喇叭里没有喀啦声或声音很小。
这种故障多出在伴音低放、鉴频回路或伴音中放。以伴音低放故障为最多。可先检查伴音低放，把音量电位器开在中间位置，用手握改锥金属部分触接音量电位器的中心头。如果喇叭里发出呜呜声，说明伴音低放是好的；如果无声或声小，再用万用表检查低放各管的直流工作状态，特别是低放输入管2BG\(_{5}\)（3DG4）的直流工作状态。当2BG\(_{5}\)集电极电压远小于11.7伏时，可断定此管已坏。换上好管即可。如果低放部分正常，再查伴音中放和鉴频回路。

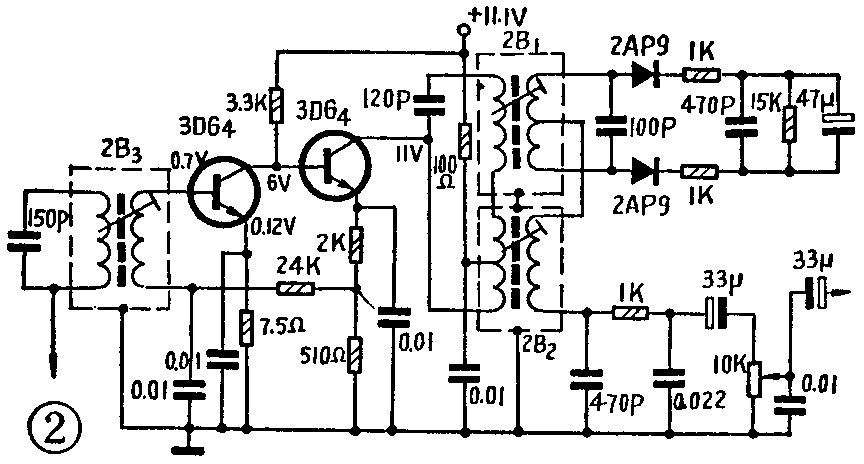

先用万用表检查伴音中放各级直流工作状态，看是否正常。因为伴音中放工作状态不正常，对于比例鉴频器来说会造成鉴频器的输入远小于1mV，或者无输入。这样鉴频器的输出电压就小于50mV，或无输出，从而造成音轻或无伴音。如果伴音中放工作状态正常，仍无伴音，这时可调整伴音中放的输入回路2B\(_{3}\)的磁心，见图②，使其谐振在6.5兆赫上，以增大伴音中放的输入信号。调整时要缓慢调动，不能变动过多，若伴音无变化，应恢复到原位。在这种情况下，就可能是鉴频回路失谐太大。如果无仪器，可在接收电视信号时，缓慢调整2B1\(_{2}\)磁心，来改变频偏或加强耦合，使伴音最好。
3.喇叭里完全无声。
这种情况通常是伴音中放、低放部分工作电压未加上；喇叭断线或损坏；电路元件有脱焊或内部断线等。用万用表仔细检查，便可查出故障所在。
二、图象与伴音失调：

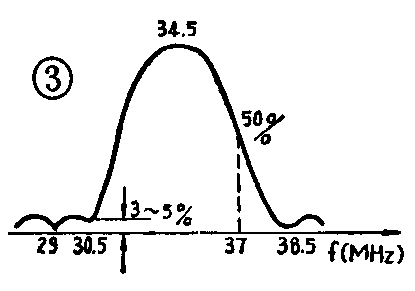

图象与伴音失调的故障现象是：当图象最佳时，伴音不好；伴音好时，图象不好，图象和伴音不能在同一调谐点上调好。这种故障常出在公共通道29兆赫和30.5兆赫吸收回路上。大家知道，中放通道的频率特性既要适应残留边带接收的要求，也要适应内载波伴音接收的要求。因此，中放特性曲线在30.5兆赫伴音中频附近，除了要求增益下降为总增益的3～5％以外，还应有一个±100千赫的平坦响应，如图③所示。如果在低于30.5兆赫的频段上衰减量太大，就容易出现图象和伴音失调。对于这种故障，可在接收电视信号时，调整29兆赫、30.5兆赫吸收回路的磁心，并配合调整频率微调，使之衰减变小，直到微调旋钮调在某一位置时，图象和伴音都好为止。
三、图象好，伴音失真：
图象好，但伴音失真较大。说明高频头、通道部分是好的。由于AGC性能不好，使强信号进入公共中放使之饱和而造成伴音失真的现象较少见。故障多数出在伴音低放、鉴频器和伴音中放。

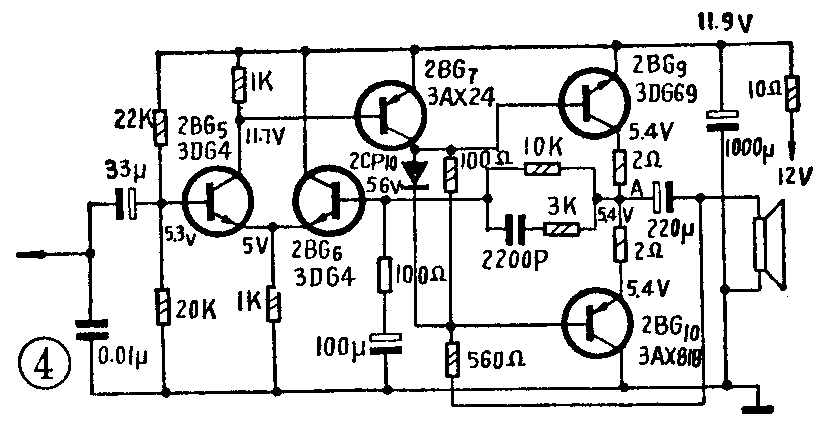

检查故障是否出在伴音低放的方法，可用收音机输出的音频信号，通过一个几十微法的电容加到伴音低放的输入端。如果信号失真，多数是由于OTL电路的两只推挽管参数改变，造成不对称所致。这时，可把收音机音量开至最大，用万用表测量图④A点的直流电压，如果A点电压低于或高于5.4伏，说明两只推挽管中有一只管子的参数改变了，通常是3AX81B管的参数改变的较多。当A点电压远低于5.4伏，并用手摸3AX81B管比较热，说明此管已经损坏，应更换一只参数一致的好管。

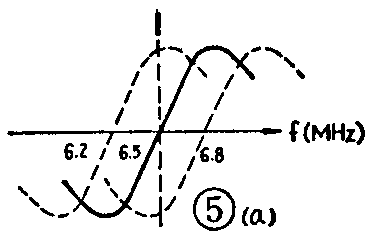

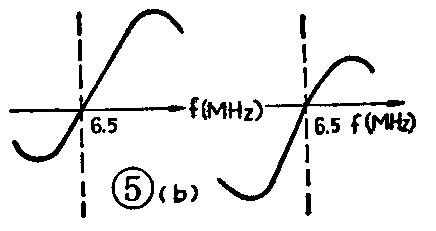

如果低放没问题，再检查鉴频器和伴音中放。对于图②所示的比例鉴频器，产生伴音失真的主要原因是，鉴频回路中的两个二极管（2AP9）有一个损坏。这样就造成回路不对称，使输出的音频电压的波形变形或者削去一半。只要把两个二极管焊下来，用万用表量一下正反向电阻，就可确定。如果鉴频器的两个支路是好的，故障可能在鉴频器的调谐回路2B\(_{1}\)2或伴音中放输入回路2B\(_{3}\)上。这些回路都调谐在6.5兆赫上。如果f＇0＞f\(_{0}\)（6.5兆赫）或f＇0＜f\(_{0}\)，就会使“S”曲线偏离正确的位置，如图⑤a所示；如果鉴频器的初级调谐回路不是谐振在6.5兆赫，而是偏高或偏低，就会使鉴频器的输出电压幅度在中心频率f0两边不对称，如图⑤b所示；如果鉴频器初次级耦合太紧或太松，就会造成“S”线变形，如图⑤c所示。以上三种情况都会使伴音信号失真。在接收电视信号的情况下，调整2B\(_{1}\)2的磁心，就可排除伴音失真故障。一般先调整2B\(_{1}\)，只要将磁心向上调动一点即可。如果效果不明显，再配合调整2B2和中放输入回路2B\(_{3}\)的磁心，就可排除。（黄秉立）
