C－E倒相式电路也是目前应用较多的一种OTL功放电路，它与一般互补对称电路相比有下述许多优点：
1．输出级两臂的晶体管采用导电极性相同的晶体管，或都用NPN型，或都用PNP型。一般说来，用型号完全相同的晶体管容易保证两管特性一致，既解决了输出管要求导电极性不同而使配对困难的矛盾，也克服了所选管子型号不同时，两臂晶体管特性不一致的缺点。
2.C－E倒相式电路调整简单。前后级可以分别调整，克服了前后级相互影响、调整困难的缺点。
3．C－E倒相式电路只用一只晶体管就能完成输出级激励信号的倒相工作。
工作原理

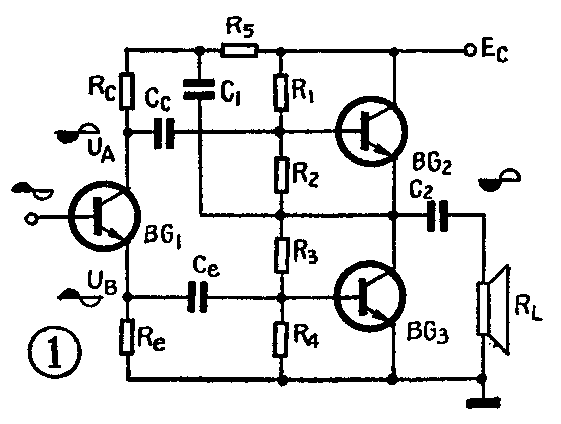

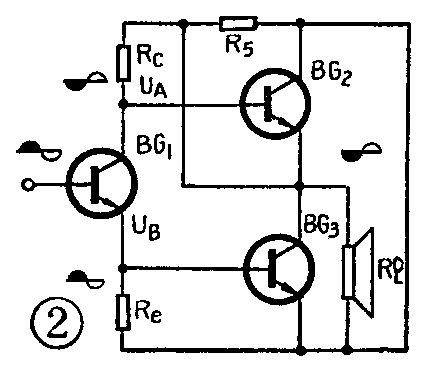

图1为原理图。图中BG\(_{2}\)和BG3为输出级，采用同极性的两只NPN型晶体管。R\(_{1}\)、R2和R\(_{3}\)、R4分别为BG\(_{2}\)和BG3的偏置电阻。BG\(_{1}\)是倒相激励级，工作于甲类放大状态，其射极输出信号经耦合电容Ce加至末级管BG\(_{3}\)的基、射之间；其集电极输出信号经电容Cc和C\(_{1}\)耦合，加到末级管BG2的基、射之间。图2为此电路的交流简化电路。C\(_{1}\)、C2、C\(_{c}\)、Ce以及电源对于交流信号来说都视为短路；偏流电阻R\(_{1}\)、R2、R\(_{3}\)、R4对交流信号的分流作用很小，忽略不计。从交流简化电路可见，BG\(_{1}\)输出的两个信号UA和U\(_{B}\)分别从Rc和R\(_{e}\)上取出，加在输出管BG2和BG\(_{3}\)的基极和射极之间。晶体管的集电极输出信号UA和发射极输出信号U\(_{B}\)正好是反相的，如果选取Re=R\(_{c}\)，由于Ie≈I\(_{c}\)，因此这两个信号的大小也是基本相等的，当BG1的基极输入一个正弦信号时，在正弦波的正半周，BG\(_{1}\)的射极输出信号UB为正，BG\(_{3}\)导通对UB进行放大。BG\(_{1}\)的集电极输出信号UA为负值，BG\(_{2}\)截止。反之，在输入正弦波负半周，UA为正，U\(_{B}\)为负，BG2导通，BG\(_{3}\)截止。这样一来，一个信号就被分为两个正负信号去推动BG2和BG\(_{3}\)，在输出端的负载RL上就获得了一个完整的、被放大了的正弦信号。
图1中电容C\(_{1}\)的作用是：由于C1对信号的短路作用，才能使BG\(_{1}\)的集电极输出信号UA加到BG\(_{2}\)的基、射之间，使BG2构成共射电路。如果去掉C\(_{1}\)，信号UA就加在BG\(_{2}\)的基、集之间了，使BG2成为共集电路。图中R\(_{5}\)的作用是避免C1将BG\(_{2}\)的集电极和发射极交流短路。

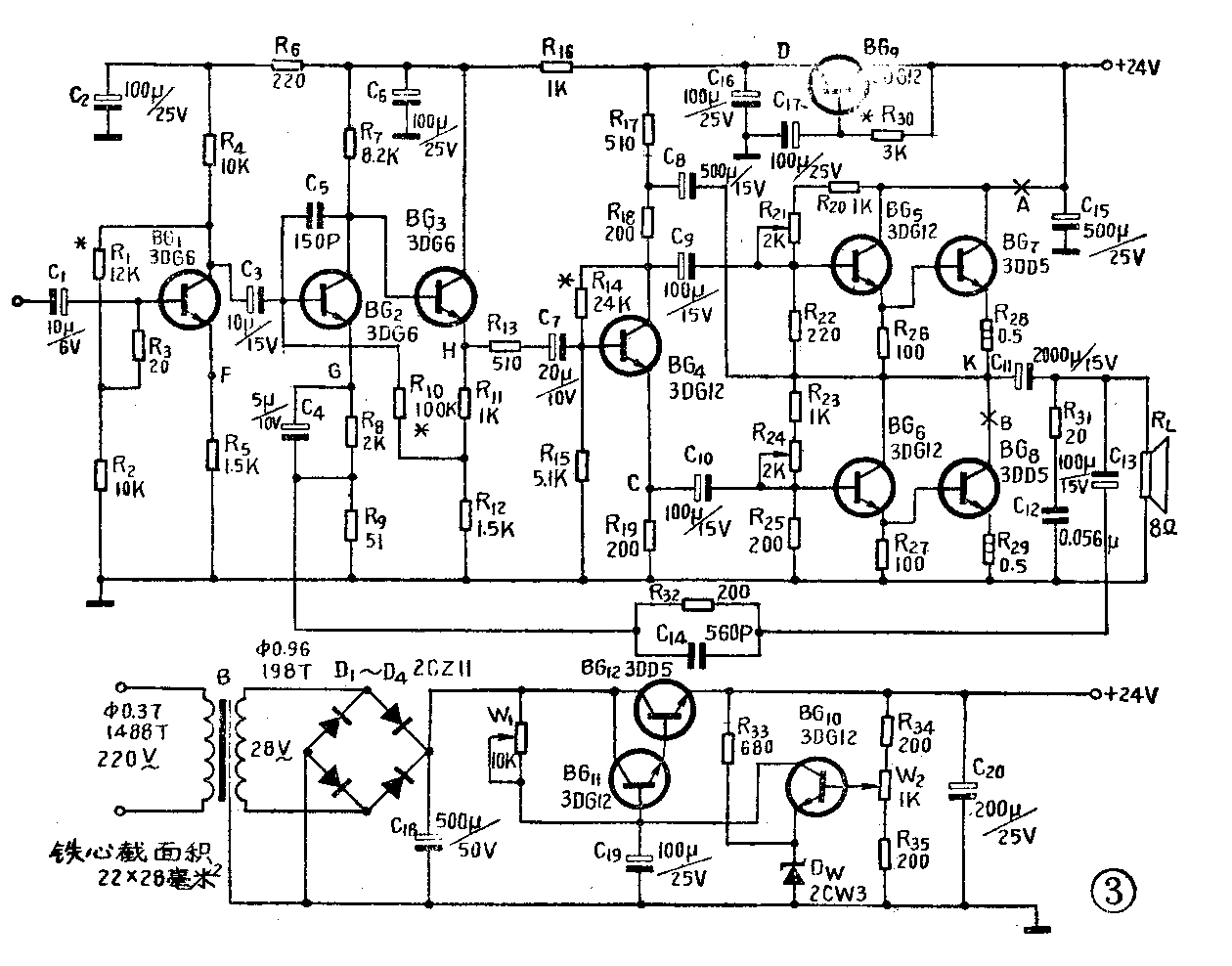

图3为一个输出功率为5瓦的音频功率放大器。BG\(_{1}\)～BG3组成前置放大电路，BG\(_{4}\)～BG8组成C－E倒相式OTL功放电路，BG\(_{9}\)为电子滤波器，供给BG1～BG\(_{4}\)稳定的直流电压。在BG2经R\(_{32}\)、C13、C\(_{14}\)引入了整机的电压负反馈。此放大器的通频带为10赫～100千赫，谐波失真度为0.1％（在100赫、1000赫、100千赫三点测试），输入灵敏度小于100毫伏，输入端可以加接收音机检波器输出信号、录音机和电唱机的输出信号等。电源变压器B、二极管D1～D\(_{4}\)、晶体管BG10～BG\(_{12}\)组成稳压电源。电源变压器的次级空载电压为37伏，满载时约在28伏左右。为了获得较大的输出功率，输出级采用复合管的形式。BG5和BG\(_{7}\)复合组成推挽输出级的一臂，BG6和BG\(_{8}\)复合构成推挽输出级的另一臂。由于输出级的二个输入信号已由BG4的集电极和发射极倒相得到，因而推挽输出级的两臂复合管均可以采用同一导电性能的晶体管。这里都用NPN型硅管。R\(_{2}\)0+R21、R\(_{22}\)为BG5的偏置电阻，R\(_{23}\)＋R24、R\(_{25}\)是BG6的偏置电阻，其中R\(_{21}\)和R24用半可变电阻，以调整BG\(_{5}\)和BG6的工作点。我们使R\(_{2}\)0＋R21＋R\(_{22}\)=R23＋R\(_{24}\)＋R25以保证中点K的电压为电源电压的一半。
元件的选择方法
1．电源电压的选取：电源电压E\(_{C}\)由公式EC=2\(\sqrt{2}\)/η·R\(_{L}\)·P0来确定。本电路中，P\(_{0}\)=5瓦，RL=8欧，η=0.8，代入公式可算得E\(_{C}\)=20伏，取系列值EC=24伏。
2．输出管BG\(_{7}\)、BG8的选择原则是：①功放管可承受的最大电压BV\(_{ceo}\)≥24伏。②每管最大集电极电流ICM≥\(\frac{E}{_{C}}\)2RL=24;2×8=1.5安。③最大集电极功耗P\(_{CM}\)≥\(\frac{1}{2}\)（0.05Ec\(^{2}\);RL+E\(_{C}\)IQ）≈2.5瓦（其中I\(_{Q}\)是推挽管的静态电流，约20毫安）。查手册、可选用3DD5（3DD4、3DD6～3DD8、D201、D202、3DA28～3DA30，3DA011等均可）。④尽量使上下两臂的晶体管特性一致，在业余条件下，至少应保证β5·β\(_{7}\)≈β6·β\(_{8}\)。
3．R\(_{28}\)和R29的选取：R\(_{28}\)和R29可以稳定直流工作点，一般取R\(_{28}\)和R29为负载电阻R\(_{L}\)的\(\frac{1}{10}\)左右，这里取R28=R\(_{29}\)=0.5欧。
4．复合管BG\(_{5}\)、BG6的选择：为保证功率输出，BG\(_{7}\)、BG8两管的集电极电流应能从静态值（20毫安）变化到最大值（1.5安）。BG\(_{7}\)和BG8的基极电流也应能从\(\frac{20}{β}\)毫安变化到1.5;β安。β的变化范围若取10～100，可算得基极电流的动态范围为2～15毫安。这个电流由复合管BG\(_{5}\)和BG6提供，所以要求BG\(_{5}\)和BG6分别能提供大于15毫安的电流，即要求I\(_{CM5}\)=ICM6≥15毫安。BG\(_{5}\)、BG6的最大集电极电压应大于电源电压的一半，即12伏。BG\(_{5}\)、BG6的集电极功耗P\(_{CM}\)比输出管要小β倍左右，若功放管取β=20，则BG5、BG\(_{6}\)的PCM为
查手册，应按BV\(_{ceo}\)≥12伏，ICM≥15毫安，P\(_{CM}\)≥125毫瓦选择晶体管，则下列晶体管都可以选用：3DG1A～1C，3DG3～4，3DG7～9、3DGll～13，3DG16～17，3DG27，3DG30～33，3DG011～013，3DG021～022，3DG051～055，3DGlll～116，3DK1～3DK4，3DK7～3DK10，3DK12～13，3DK20～22等。
5．R\(_{26}\)和R27的选取：R\(_{26}\)和R27上的电压降控制BG\(_{7}\)和BG8的静态工作电流，同时对信号有分流作用。一般取为输出管输入电阻y\(_{be7}\)的2～5倍是合适的，大约在一百至数百欧之间，这里取R26～R\(_{27}\)=100欧。
6．R\(_{2}\)0～R25的选取：R\(_{2}\)0～R22为BG\(_{5}\)的偏置电阻，R23～R\(_{25}\)为BG6的偏置电阻，两者相等，现求R\(_{2}\)0～R22。由公式R\(_{b5}\)=（R20＋R\(_{21}\)）‖R22≈（2～5）B\(_{e5}\)，取Rb5=2R\(_{e5}\)=2R26=200欧。而（R\(_{2}\)0＋R21）和R\(_{22}\)的分压要使Vb5=V\(_{be5}\)＋Vbe7=1.2伏，由分压关系V\(_{b5}\)=〔R22／（R20+R\(_{21}\)+R22）〕\(\frac{E}{_{c}}\)Z，取R22=220欧，求得R\(_{2}\)0＋R21≈2千欧。为了便于调整，取R\(_{2}\)0=1千欧，R21为2千欧的半可变电阻。同理，R\(_{25}\)=220欧，R23=1千欧，R\(_{24}\)为2千欧半可变电阻。
7.倒相级元件的选取：BG\(_{4}\)工作于甲类放大状态，工作电流取5～10毫安，这里取Ic4=10毫安。取R\(_{18}\)＝R19≈R\(_{be5}\)≈200欧，R17≈（1～5）R\(_{18}\)，取R17＝510欧。R\(_{14}\)和R15为RG\(_{4}\)的偏置电阻，取R15＝5.1千欧，R\(_{14}\)可由分压关系求得为24千欧（R14最好由调整时确定）。
BG\(_{4}\)管的选取应满足：ICM≥10毫安，BV\(_{ceo}\)≥24伏，Pcm≥130毫瓦。查手册，BG\(_{4}\)可选用和BG5相同的型号。
8.电容C\(_{11}\)的选取：设低频端半功率点频率为fL=30赫，按公式计算：C\(_{ll}\)≥1／2πfLR\(_{L}\)=1/2π×30×8=800微法。取Cll为2000微法，耐压25伏。
其它元件的选取和一般阻容耦合放大器类似，这里就不重复了。

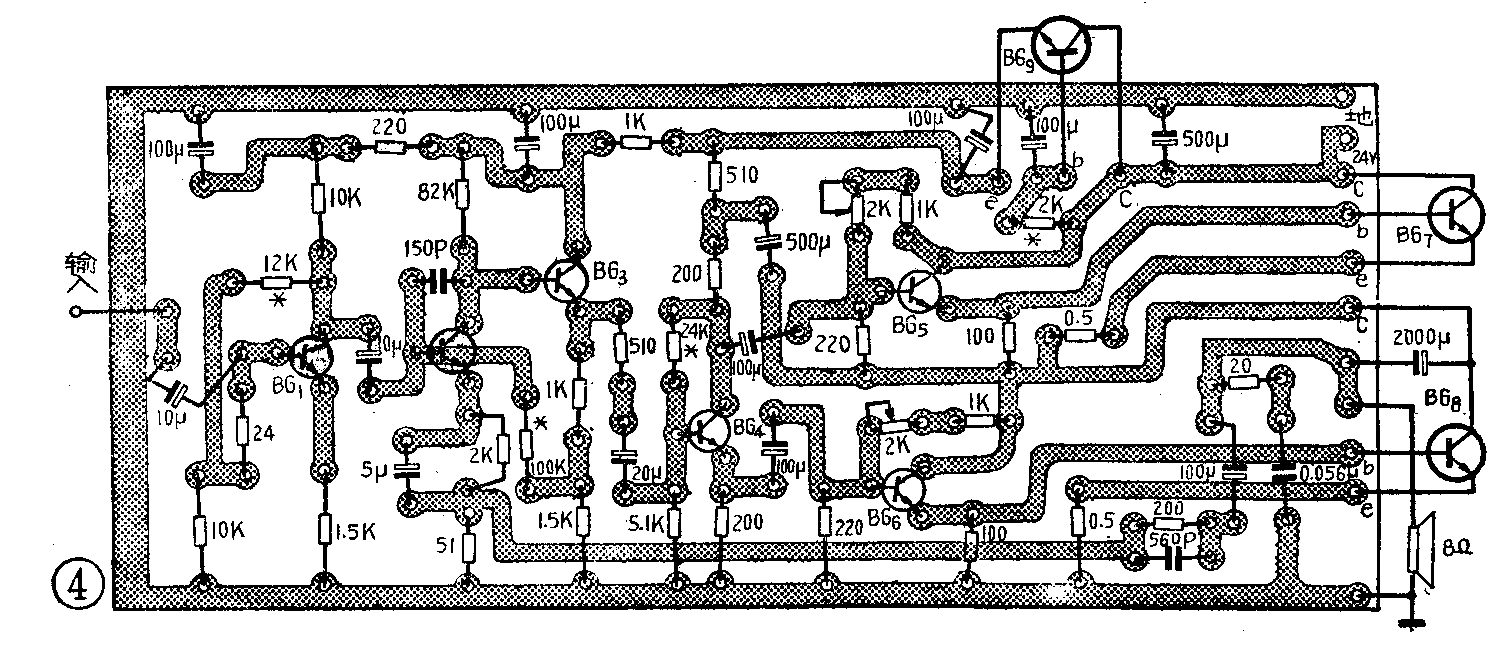

调整方法
这种电路的倒相激励级和输出级之间是阻容耦合，直流工作点不会相互影响。因此调整简便。具体的调整方法如下：
1．输出级的调整：在A点串入一只100毫安的电流表，调整R\(_{21}\)和R24，使末级晶体管集电极电流在20毫安左右。调整时要注意使R\(_{21}\)和R24的阻值尽可能相等。如果用下面的方法调整更为简便：在中点K和地之间加接12伏电压（即电源电压的一半）。在B点串入一只100毫安电流表，调整R\(_{24}\)使流过B点的电流为20毫安左右，用万用表电阻档量出R24的实际阻值。然后，再将R\(_{21}\)调到和R24实际阻值一样的大小。这样既保证了输出级的静态工作电流为20毫安，也保证了中点K的电压为电源电压的一半。
2．倒相级的调整：BG\(_{4}\)为一单级的具有电压负反馈的低频放大电路，调整十分简单，只需调整R14，使BG\(_{4}\)的射极电压Ue4=2伏即可（对应于I\(_{C4}\)=10毫安）。
3．前置级及电子滤波器的调整：电子滤波器调整十分简单，调节R\(_{3}\)0使BG9集电极与发射极之间的电压为2～4伏，即D点电压为20～22伏。前置级由BG\(_{1}\)和（BG2＋BG\(_{3}\)）组成，BG1为一单级的具有电压负反馈的电压放大电路，本级工作电流为1毫安左右。调整时，调节R\(_{1}\)使F点电压为1.5伏左右。（BG2+BG\(_{3}\)）是工作点稳定的双管直接耦合放大电路，射随器输出，调节电阻R10使BG\(_{2}\)和BG3的静态电流分别为1毫安和3毫安左右，这时G点电压为2伏左右，H点电压为7.5伏左右。

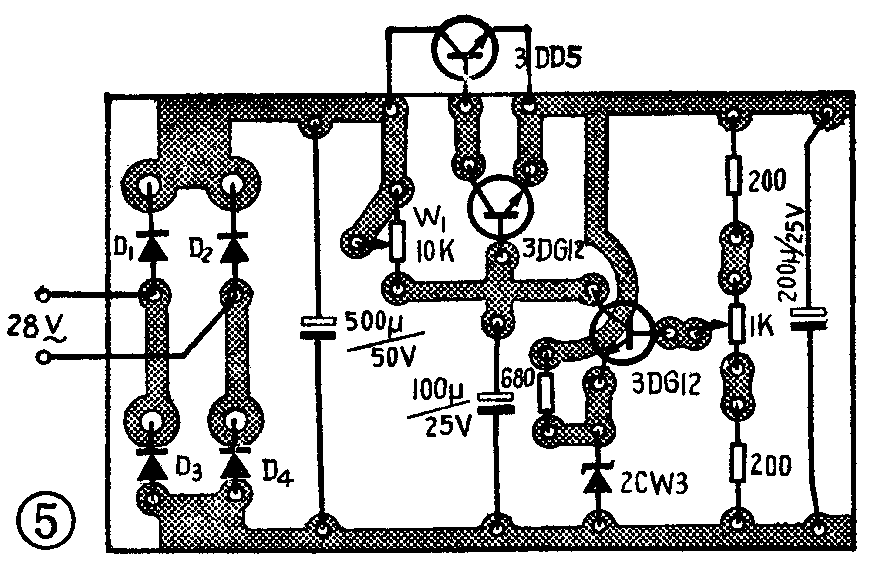

4．稳压电源的调整：先调节电位器W\(_{2}\)使稳压电源输出为24伏，再调节W1使BG\(_{1}\)0的集电极电流为2.5毫安左右。（唐远炎）
