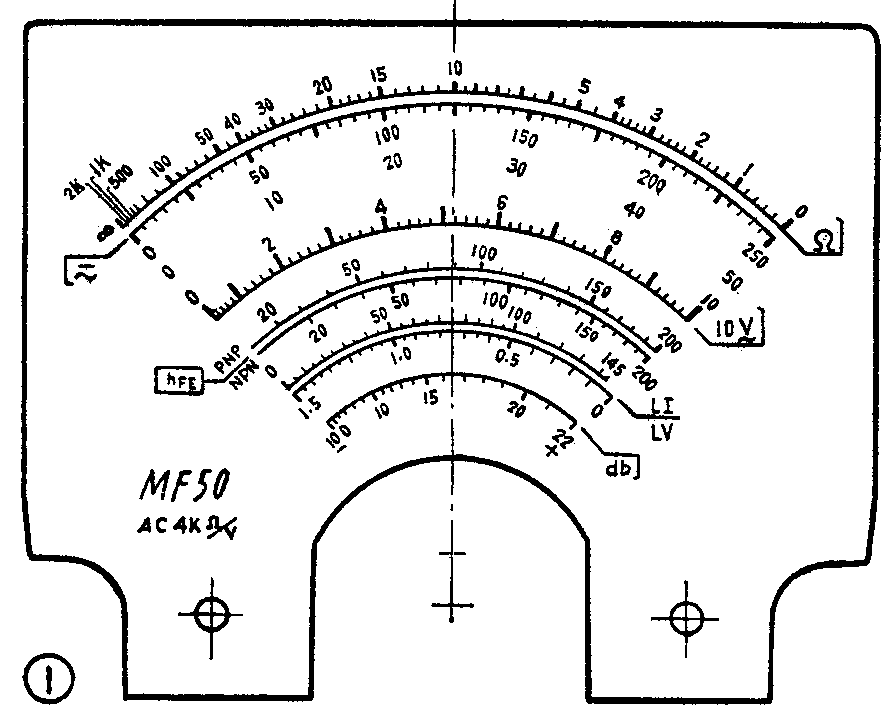

近年来，国内某些型号的万用电表如杭州电表厂生产的U20型、上海求精仪表厂生产的MF50型，它们的面板上加了LI、LV刻度指示，见图1所示。这两条刻度有什么用处，下面来谈谈这个问题。
实际上LI、LV的刻度是欧姆档的辅助刻度。它表示用万用电表欧姆档测量电阻元件时加在元件两端的电压数值和元件内流过的电流数值。
LV刻度的电压满度值是零，而起始值为该表欧姆档所使用的电源电压。例如有的万用表R×1、R×10、R×100和R×1K各档使用的电压为3V，那么起始值就是3V。如果是1.5V，起始值就是1.5V。
LI的刻度的起始值各档都是零。LI的满度值对欧姆档的各档是不同的。例如MF50型万用表中，R×1档LI的满度值为150mA；R×10档为15mA；R×100档为1.5mA；R×1K为150μA。 LI的满度值是等于欧姆档使用电源的电压除该档的电阻的中心值。
万用表面板上LV、LI刻度指示有下列几个用处。
一、估算直流电流表的满度值
把被测表与万用电表串接，再串联上一只电位器如图2所示。将万用表先拨到R×1K档，调节电位器使被测表到满度，此时万用表中LI的读数即为被测表的满度值。如这一档不合适，可改用R×100或R×10、R×1档进行上述测量。测量时万用电表的指针越接近满度，误差越小。例如用MF－50型万用电表，R×100档时的LI满度值为1.5mA，如被测表满度值在300μA左右，这时用R×100来测时，指针偏转角度很小，测量结果误差就较大。这时可改用下列方法测量，以减小误差。把万用表放在R×1K档，将万用表与被测表直接串联（不串接电位器），这时被测表与万用电表指针都发生偏转，如被测表为X格，万用表LI刻度指示值为y，此时，可按下式算出被测表的满度值I（满），I(满）=50/x×y
例如x为22.5格，y为135μA,那么1（满）=50／22.5×135=300（μA）
二、测试二极管特性及绘制特性曲线

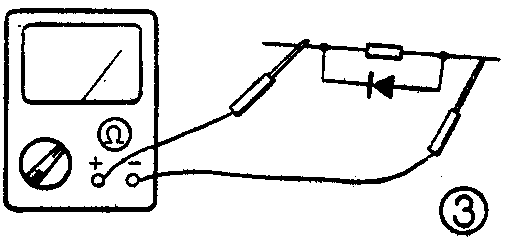

测量二极管特性时，把万用表放在R×1K或R×100档。测正向特性可按图3所示连接。如果此时指针偏转的位置读出R为2000Ω,LI为125μA,LV为0.25V这说明此二极管端电压为0.25V时，流过的电流为125μA,其阻值2000Ω。测反向特性时只要把二极管倒过来测量。因为有LI、LV刻度，因此同时得出测量特性时的条件。
绘制正向特性曲线时仍按图3方法连接。用R×1、R×10、R×100、R×1000各测一次，共有四组读数。如图4所示，绘出直角坐标。横坐标表示电压，纵坐标用对数刻度表示电流，四组读数在坐标中得出四点，连接四点就可绘出该二极管的特性曲线。
三、测量晶体管的I\(_{ceo}\)

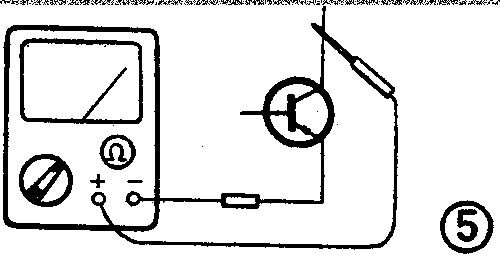

如果被测的晶体管为PNP锗管，那么可以按图5所示连接。选择合适的欧姆档，使指针偏转最大，但不要到满度。此时LI上的读数即为I\(_{ceo}\)，这时LV指示值为测试时加在晶体管c、e两极间的电压。测量大功率管的Iceo，万用表可放在R×1档。
四、剧量晶体管的H\(_{FE}\)

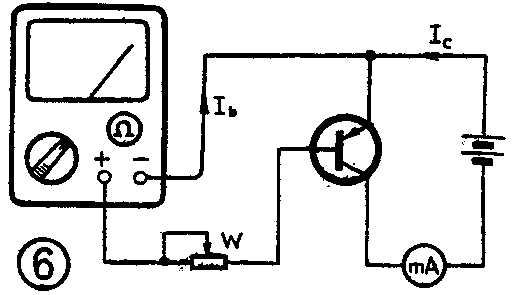

往往有LI、LV刻度的国产万用表都附设H\(_{FE}\)测试装置，但这种装置工作电压比较小，一般都是1.5V或3V。如果要求测定工作电压在3V以上，例如6V，那么就可用图6所示方法进行测定，其中电位器W是用来调节Ib大小。将I\(_{b}\)调到适当数值，这时LI的读数就是Ib，电流表中的读数即为I\(_{c}\)，HFE=I\(_{c}\)/Ib，即可算出H\(_{FE}\)值。（荣文）
