1．图1、2、3中都有二极管，你知道它们在电路中的作用吗？
2．图中有三只二极管与三只灯泡接在电源两端，哪一只灯泡最亮？
本期“想想看”答案
1．在图1电路中，二极管起箝位作用。通过二极管箝位器，输出的信号电压的形状和变化幅度基本上与输入信号电压一样，只是将输入信号电压的波形上下移动了一个位置。
在图2电路中，二极管起检波作用。天线收到的信号电压，经二极管检波后，再经电容C\(_{2}\)滤波，耳机就能听到电台信号。

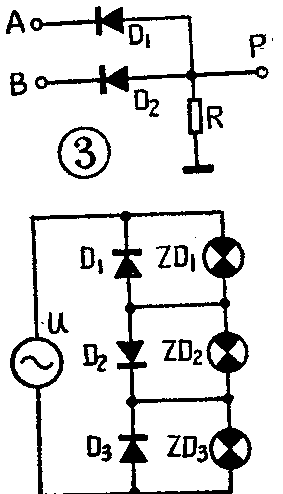

在图3电路中，两只二极管组成“或”门电路。不论是“A”点还是“B”点，只要有一点是负电位，P点就有负电位输出。
2．图中小灯泡ZD\(_{2}\)最亮。因为，当在交流电某半周时，假定二极管D2导通，这时把小灯泡ZD\(_{2}\)基本上短路，而ZD1、ZD\(_{3}\)均亮，但因这时ZD1、ZD\(_{2}\)是串联连接在电源两端，所以每个灯上的电压约为线电压的一半；当在交流电的另半周时，二极管D1、D\(_{3}\)导通，把小灯泡ZD1、ZD\(_{3}\)基本上短路，所以只有小灯泡ZD2亮，而这时全部线电压基本上都加在ZD\(_{2}\)上，所以ZD2最亮。（曾培基 陈佐沂 编译）
