大功率晶体管的损坏情况一般有两种：一种是击穿，这时晶体管发射结或集电结的正、反向电阻很小，或几乎近似于零；另一种是断极，即晶体管某一极内部连线断路（正、反向电阻均无限大），或时断时通，这种故障多出现在发射极。
对于击穿的晶体管，一般说来无法修复，至多只能将其中尚好的一个PN结做整流二极管用；而对于断极的晶体管还是有可能修好的。许多同志都认为断极发生在PN结内部，其实情况并非完全如此，有相当一部分晶体管，其“断极”现象是由于电极引线开断造成的，而此时PN结的内部结构并没有损坏。对于这种故障只要稍加修复就可重新使用。
具体修理办法是：先将待修晶体管夹在台钳上，然后用钢锯小心地沿管帽底部锯开管帽。但应注意不要夹住管帽，以免管帽变形，压坏内部结构。锯时用力不要过猛，一旦管壁锯透马上换一个位置。锯完一圈后取下管帽待用。

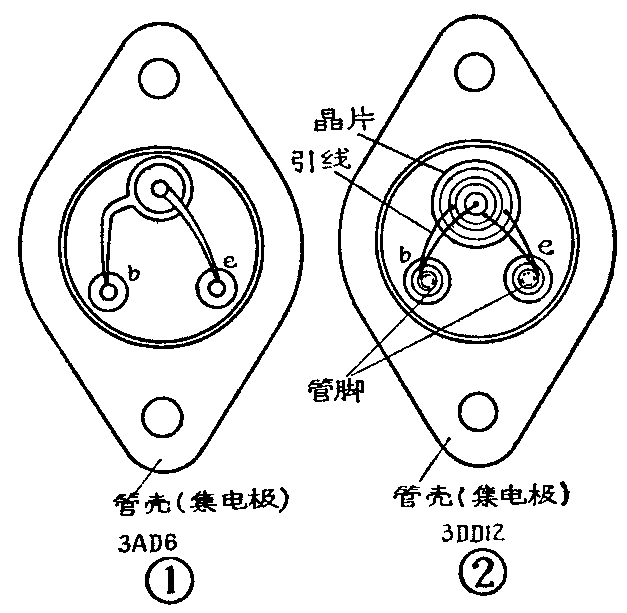

国内外各厂家的产品内部结构虽有差异，但取下管帽后e、b、c三个电极还是容易辨认的。几种管子的内部结构见图1～图2。图1为3AD6的内部结构。它属于合金扩散型锗管。它的集电极直接和管壳相通（中间没有引线）。基极由套在晶片外部的金属圆环引出，作为引线用的窄金属条将圆环与管脚连接起来。发射极也采用金属条引线，一端焊在晶片上部中央，另一端焊在管脚e上。管内还有一些白色粉状物质附在晶片上；图2为3DD12的结构。它是一种NPN平面型硅管，其结构与3AD6不同。它的e、b、c三个电极都制作在晶片的同一个平面上。在平面上，二氧化硅和金属相间地形成一个个同心圆，从金属形成的圆上分别引出e、b两个电极。平面上还涂有一层透明的胶状物使晶片与空气隔绝。其它型号的晶体管因材料及工艺不同，在结构上均有些差异，这里不再一一列举。
晶体管引线开断可能发生在晶片上，也可能发生在管脚处，一般用眼睛可以直接看出来。但也有一些虚焊、开焊点，须借助万用表才能查出来。用万用表检查时必须小心，防止表笔将引线齐根碰断。如果确系引线开断，可用20瓦内热式电烙铁焊接。晶体管的内部引线很容易吃锡，因此很容易焊接。应注意的是烙铁头应事先刮干净并吃好锡，锡不要吃过多，以免熔锡掉落烫坏晶片。助焊剂采用松香，不能使用焊油。焊接动作要快，并应采取一定的散热措施。可将管子一半浸在水中，但不要让水漫到晶片上来。焊接时可用镊子夹住引线，使其起到一些散热作用，否则当引线一端焊牢时，另一端又容易自行熔开，给焊接带来麻烦。在焊接晶片一端的引线时应格外小心，事先看准要焊接的部位，用镊子将晶片上的透明胶、白粉末等覆盖物小心地除去，然后迅速、准确地焊好。如果引线不够长，可找一段细金属丝代替。据实践得知，合金型晶体管较容易修复；平面型晶体管因结构复杂，修复要困难一些。如果是靠管脚一端的引线开断，尚可修理。如果是靠晶片一端的引线开断，则一般不容易修好。
焊接完毕，应重新测量一下各PN结的正、反向电阻。如果阻值正常，可将原管帽盖好，并用环氧树脂或其它粘合材料封口，封口处一定要严密、不漏气，并能耐一定高温，否则晶体管容易受潮而损坏。为了使封口接触面尽量平整，封口前可用锉刀稍加修整。如果有条件，可将晶体管稍微加热、烘烤，排除管内潮气以后再封口。（曹伟荣）
