电位器是电视机中的主要元件之一。国内生产的电位器有WX型线绕电位器、WH型合成炭膜电位器和WS型有机实心电位器等等。目前，国内外电视机大都采用WH型和WS型电位器。因为这两种电位器是无感元件，它们的阻值与功率范围能满足电视机的设计要求，而且成本较低。
自制电视机中，在选用电位器时，除了阻值范围和额定功率要按电路图给定的数据选择外，还必须注意阻值变化曲线的选择。WH型合成炭膜电位器的阻值变化曲线有三种，即直线式（代号为X）、对数式（代号为D）、指数式（代号为Z）。下面介绍一下在电视机中，如何选用三种不同阻值变化曲线电位器的问题。
1．直线式电位器：

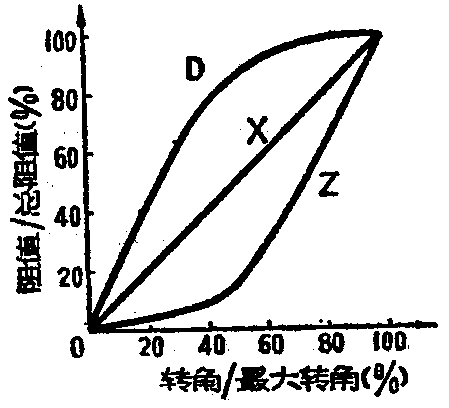

图1“X”是直线式电位器阻值变化的曲线，这种电位器旋转角度的大小是和总阻值变化的多少成正比例（例如旋转角度是总角度的50％，则它的阻值变化也是总阻值的50％）。在电视机里，场频、场线性、场幅度电位器在电路中是作为变阻器用的，对这几个电位器的要求是旋转角度的改变能使阻值发生均匀的变化，这样才能使场频、场线性、场幅度也随之均匀的增大或减小，从而达到同步与改善线性和幅度的目的。电视机中的亮度和聚焦电位器在电路里是作分压器用的。利用它的中心滑动点来调节输出一个适当的电压，使显象管栅—阴之间的电位和聚焦极的电压发生均匀的变化，达到控制显象管亮度和聚焦的目的。因此，要求电位器的旋转角度和输出电压成正比例。显象管的聚焦电压为0～400伏，所以采用直线式电位器调节方便，容易找到最佳点。
一般电位器的外壳上都标注一些字母和数字，这些字母和数字表示电位器的型号—功率—阻值范围—阻值变化曲线等等（例如WH1—0.25W—X—4.7KΩ）。因此，在选用电位器时，除了要看它的阻值范围和额定功率是否符合电路的要求外，还要根据电位器使用的场合来选择它的阻值变化曲线。电视机中，场频、亮度和聚焦电位器，一般都选用标注有字母“X”的WH1型电位器（WH1中的“1”为品种代号，表示不带开关的电位器），而场线性和场幅度电位器一般都选用标注有字母“X”的WH5型电位器（WH5中的“ 5”也为品种代号，表示小型）。
电视机里，还有几个调整好后不需要再变动的半可调电位器，如AGC电压的调节电位器、稳压电源中取样分压电位器等。它们也是作为变阻器和分压器用的。这两个电位器不仅要求采用直线式的，而且一定要接触可靠。特别是电源部分的半可调电位器，更要接触可靠，否则会引起输出电压的不稳定。电视机中，这两个电位器一般采用WS型有机实心电位器，也有采用WTX－3型薄片炭膜微调电位器的。目前，有的电视机已采用新型的标注有“X”的WH124型半可调电位器，这种电位器接触可靠，炭膜片部分加有外罩，对防灰尘和防潮都有好处。
2．对数式电位器：
对数式电位器的阻值变化曲线如图1“D”所示。由曲线可知，当旋转角度达到50％时，阻值变化已达到了总阻的80％以上，当旋转角度超过50％以后，继续旋转角度阻值变化只占总阻值的20％左右。可见，前面一段范围相当于粗调性质；后一段范围相当于细调性质。电视机中的对比度电位器，通常是接在视放级的发射极，也是作为一个变阻器用的。改变这个电位器，就改变了发射极的交流电阻，也就改变了交流负反馈的大小，从而改变了视放级的增益。这样就可以达到调整视频信号黑白对比度的目的。由于对数式电位器在后面一段调节中，旋转角度大而阻值变化小，所以，对比度电位器采用这种电位器，可使对比度的调整更加柔和。在电视机中，一般都选用标注有字母“D”的WH1型、WH20型和WH22型等电位器。
3．指数式电位器：
指数式电位器的阻值变化曲线如图1“Z”所示。可以看出这种电位器阻值变化曲线的特点正好和对数式的相反。它的前一段旋转角度大，而阻值变化小，后一段旋转角度小，而阻值变化很大。
由于人耳对声音响度的听觉特性是接近于对数关系的，所以，在音量从零开始逐渐变大的一段过程中，人耳对音量变化的听觉最灵敏。当声音大到一定程度后，人耳听觉逐渐变迟钝。音量电位器采用指数式的，正好和对数式的人耳听觉特性相反，这样就起到了补偿作用，使电位器从零开始逐渐旋大时，人们对音量的变化感觉到均匀，不会感到声音有突变。如果采用直线式电位器，就会出现伴音音量有突变的现象，听起来很不舒服。目前，电视机中采用较多的是标有字母“Z”的WH2型带开关的电位器，也有采用标注有字母“Z”的WH111型推拉式电位器的。（戴成光）
