AN295型集成电路，是日本松下TR－602D型黑白电视机扫描电路的中心部件。它包括同步分离、水平同步自动频率控制（AFC）、水平振荡、垂直积分、垂直振荡、锯齿波发生器和垂直输出等部分。为了使图象稳定，还设有噪声吸收电路。在黑白电视机中，这是一个比较有代表性的集成电路。现将其简单的工作过程和常见故障及其检查方法介绍如下：
简单工作过程
AN295型集成块（代号为IC\(_{31}\)）及其周围元件如图1所示。为输入端，输入负极性全电视信号，经过图象放大和消噪声电路，送入前置同步放大器，然后由出。此信号经C325耦合到，并加到同步分离电路。同步信号分离出后，一路送到水平同步自动频率控制电路，再与②脚输入的行输出反馈信号进行比较，比较的结果由③脚输出。输出信号再经R\(_{3}\)03从⑤脚输入，以便控制行振荡器。另一路同步信号送到垂直积分电路，经积分后的垂直同步信号去控制垂直振荡器的频率，使垂直振荡器产生与垂直同步信号同步的50Hz脉冲信号。此脉冲信号再加到锯齿波发生器上，使之产生与50Hz同步的锯齿波信号。然后经垂直放大和垂直输出电路，加到垂直偏转线圈。电位器VR31是用来调整垂直振荡频率的。
水平振荡电路由⑤⑥⑦三个脚及外部元件组成，产生15625Hz的行脉冲由⑦脚输出，再经外接行推动和行输出级，加到水平偏转线圈。电位器VR\(_{41}\)作调整水平同步用。D31和C\(_{316}\)为升压电路的外部元件。在垂直扫描正程期间C316两端的电压为11.5V，在垂直回扫期间，集成块内部通过垂直回扫脉冲发生电路把的11.5V提升到23V。D\(_{31}\)防止垂直回扫脉冲加到 11.5V电源上去。
常见故障的检修方法
通常集成电路的故障包括集成块内部电路损坏和外接元件损坏两种情况。下面结合IC\(_{31}\)集成电路的几种常见故障，介绍一下检修集成电路的方法。正常情况下，IC31各脚的直流电压及在动态下用示波器测试的波形如图1所注。
1．断直流保险丝：
当把IC\(_{31}\)馈电电路中的滤波线圈L303断开后，保险丝就不断了，这说明故障发生在IC\(_{31}\)集成块及其外部电路中。要分清是外部元件还是集成块本身出故障。首先应检查外接元件C307和C\(_{3}\)08，因为这两个电容失效时，不仅影响行振荡频率，而且还会使馈电电流增大，出现断直流保险丝的现象。如果这两个电容是好的，故障就可能在集成块内部，可更换一块好的试一试。
2．无光栅：
首先应该用示波器测量IC\(_{31}\)第⑦脚的波形，正常情况下，波形如图1所示，脉冲峰峰值电压为1.1Vpp。也可用万用表测量⑦脚的交流电压，根据我们的经验，正常情况下约为0.4V。如果⑦脚有信号输出，说明水平振荡以前的电路工作正常，所以集成电路是好的，应该检查L\(_{3}\)02以后的各级元器件；如果⑦脚的交流电压为零伏，即无信号输出，还需要进一步检查第⑥脚的直流电压，如果⑥脚的直流电压为正常值5.5V，还需要检查L302和它后面的行推动级。因为L\(_{3}\)02与行推动直接相连，行推动级有故障也会影响到⑦脚的输出信号。如果⑥脚电压低于5.5V，应检查C307、C\(_{3}\)08、VR41、R\(_{3}\)05和R304等外接元件。如果⑦、⑥两脚的电压都正常，故障可能发生在集成块内部，可更换一块试一试。
3．垂直、水平都不同步：
首先应检查有无信号输入，有信号输入时，都可以用示波器观察到图1所示的波形。也可以用测量电压的方法来检查，有信号输入时，③脚直流电压约为2V；无信号输入时，直流电压小于1V。如果有信号输入，垂直和水平仍不同步，故障可能发生在同步分离电路。应检查与同步分离电路有关的的直流电压，正常值为0.1V，如果此脚电压正常，可能是耦合电容C\(_{325}\)或电阻R323损坏；如果此脚电压为负压（如-0.2V），故障可能在集成块内部。
4 ．水平同步，但垂直不同步：
只是垂直不同步，说明同步分离电路基本正常，故障可能发生在垂直积分电路。应检查的直流电压，看是否为正常值2V。如果不正常（例如为0.8V），应检查R\(_{317}\)、C319、C\(_{32}\)0等外接元件；如果正常，再检查电位器VR31看是否良好，最后再考虑更换集成块。
5．水平不同步：
水平不同步，错乱的图象有两种情况，一是向左倾斜流动（行频偏低）如图2（a）所示；一是向右倾斜流动（行频偏高）如图2（b）所示。如果调整行同步电位器VR\(_{41}\)，能使错乱的图象向相反方向倾斜流动，这说明水平振荡器工作基本正常。需要检查水平自动频率控制电路，可用示波器测试②脚的电压波形，正常情况下应与图1所示波形相符。也可用万用表交流电压档测量②脚电压，正常情况下为0.4V。如果②脚的波形（或交流电压）正常，还需检查与行振荡器连接的R303，如果R\(_{3}\)03良好，还要检查一下影响消噪声电路基准电压的C322。如果②脚的波形（或交流电压）不正常，则应检查C\(_{3}\)03、C302、与W点相连接的电阻等元件。排除了以上元件出故障的可能性后，再考虑更换集成块。
如果调整行同步电位器VR\(_{41}\)，错乱的图象始终向一个方向倾斜流动，这时需断开R303，再调整行同步电位器VR\(_{41}\)。如果能调出向左、右倾斜流动的图形，则应检查C305、C\(_{3}\)04；如果只能调出向一个方向倾斜流动的图形，则应检查与行振荡时间常数有关的C307、C\(_{3}\)08和R304、VR\(_{41}\)。如果这些元件都是好的，最后再换集成块试一试。
6.水平一条亮线：
此故障出在场扫描系统，可用示波器检查垂直振荡器的电压波形与图1所标注的正常波形比较，也可用电压表测量的电压，正常值为6V。如果波形（或电压）不正常，应检查的外接元件C\(_{321}\)、 R318、R\(_{319}\)和VR31；如果波形（或电压）正常，再进一步检查垂直输出电路中的的电压，正常值为11V。如果这个电压在5V以下，应检查的外接元件D\(_{31}\)和垂直偏转线圈；如果的电压正常，可考虑更换集成块。
7．垂直线性不良：
首先应调整垂直幅度电位器VR\(_{32}\)和垂直线性电位器VR33，如果校正不过来，通常有以下四种情况：（1）垂直幅度过大，此时应检查与垂直输出电路效率有关的升压电路中的D\(_{31}\)和C316，如果这两个元件都正常，故障可能发生在集成块内部；（2）垂直幅度过小，应检查垂直放大电路的输入端⑧脚的外接元件C\(_{31}\)0、C311以及锯齿波发生电路的外接元件C\(_{312}\)，以上元件正常，再考虑换集成块；（3）图象下部压缩，此时应检查锯齿波发生电路中的R309、C\(_{312}\)、C313和线性电位器VR\(_{33}\)。此外，接在脚上的防振电阻R316断线，也会使下部压缩。如果这些元件都正常，再考虑换集成块；（4）图象上部压缩，应检查锯齿波发生电路中的R\(_{31}\)0及与⑧脚相连接的C311和R\(_{313}\)，如果这些元件都正常，再考虑更换集成块。
更换集成块的方法
经过检查，如果确定集成块本身损坏或者怀疑它损坏时，就需要将集成块取下来，换一块好的试一试。由于集成块的脚多而且密，拆卸比较麻烦，仅用电烙铁把它焊下来是不容易的，一不小心就容易损坏。拆卸集成块常用下面几种方法：
（1）用一个大小合适的空心针头，一边用烙铁熔化集成块脚上的焊锡，一边把针头管套在集成块的脚上，使各脚与印制板完全脱开，如图3（a）所示。然后用小改锥轻轻地撬起集成块，如图3（b）。

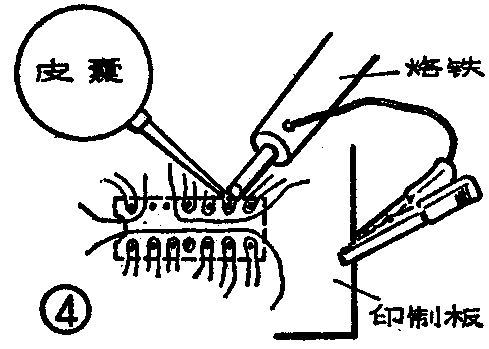

（2）用一个带有皮囊的针管对准用烙铁熔化焊锡的集成块脚，如图4所示。用气吹（或吸）走已熔化的焊锡，这样就可使集成块的脚与印制板脱开。注意不要让吹散的焊锡短路其它部位。

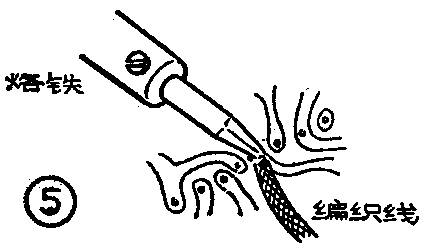

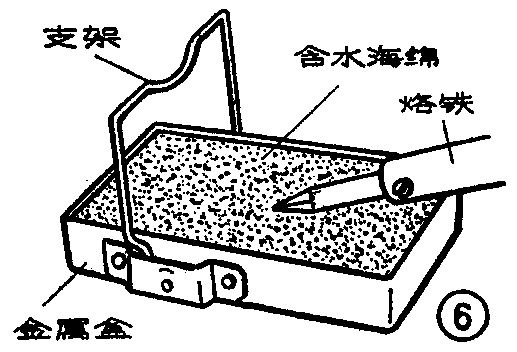

（3）用一段被焊剂（松香酒精熔液）浸过的编织线置于集成块的脚上，如图5所示。然后用不带污垢和锡滴的烙铁（温度要适宜）把各脚的焊锡熔化，轻轻地转动编织线，就会把焊锡沾起来。如果一次没有沾完，再把沾有焊锡的编织线头剪掉继续沾，直到各脚脱离开印制板为止。可以用多股铜线代替编织线，但需要把它拧在一起。不要用被氧化的旧线，因不易沾锡。这是一个比较方便而又实用的方法。烙铁除垢器如图6所示，小盒里面装有特殊的海棉，能耐腐蚀和摩擦。由于过热的烙铁突然触接含水的海棉，就会把上面的污垢洗净，并能防止烙铁过热。
在拆装集成块的过程中要注意以下几点：①烙铁一般用20～40W比较合适，过大了容易损伤集成块和印制板。烙铁头通常应锉成尖头，以减少接触面积；②不要把印制板上的铜箔带下来；③为了防止烙铁绝缘性能不好而损坏集成块，最好用一条导线将烙铁与印制板的接地线连接起来，见图6；④安装新集成块时，要注意脚的顺序，不能接错。焊锡不宜过多，防止把相邻脚短路。（董书佩）
