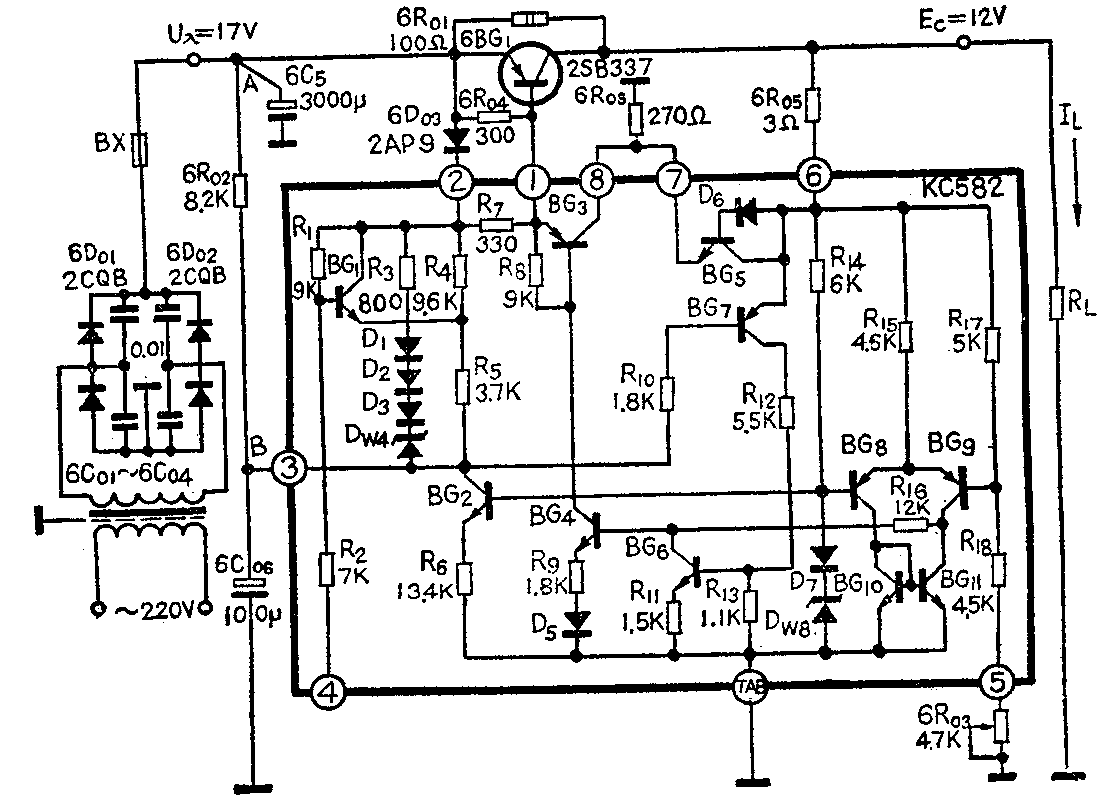

集成电路KC582用于电源稳压或有源滤波。由KC582、电源变压器、整流滤波以及调整管63G1等组成的电视机稳压电路如图1。
元件作用
6BG1为稳压调整后，其基极和发射极分别接至集成块——KC582的①脚和②脚。集成块内部的BG\(_{3}\)是推动管，BG4为放大管，R\(_{8}\)为其集电极负载。BG8、BG\(_{9}\)组成差动放大器，起取样、比较和误差信号放大作用。BG10、BG\(_{11}\)是镜象恒流源，作差动放大器集电极的有源负载，使其具有较高的增益。二极管D7和稳压管D\(_{W8}\)为取样放大器的BG8基极提供基准偏压，同时为BG\(_{2}\)提供恒定偏压。R14为限流电阻。R\(_{17}\)、R18和⑤脚外接电位器6R\(_{0}\)3组成取样放大器BG9基极的分压偏置电路。
稳压过程
当负载R\(_{L}\)不变时，如输入电压Uλ，由于某种原因增加，则输出电压E\(_{C}\)升高，⑥脚电位也升高，使PNP管BG8、BG\(_{9}\)射极电位升高。而由二极管D7和稳压管D\(_{W8}\)提供给BG8基极的偏压不变，因此这时BG\(_{8}\)集电极电流（也即BG10集电极电流）I\(_{C8}\)增加。由于BG10、BG\(_{11}\)为镜象恒流源，所以BG11集电极电流也增加，使BG\(_{11}\)集电极电位降低；另一方面，⑥脚电位的升高，通过电阻R17、R\(_{18}\)和6R03分压后使BG\(_{9}\)的基极电位升高，BG9集电极电流I\(_{C9}\)减少，集电极电位降低，经R16又使BG\(_{4}\)基极电位降低，造成BG4集电极电流减小，电位升高。因此，BG\(_{3}\)基极电位以及调整管6BG1（PNP管）的基极电位随之升高。结果使调整管6BG\(_{1}\)压降增加，又使其输出电压降低，从而保证了当输入电压升高时，输出电压EC保持不变，达到了稳压目的。
同样道理，当输入电压U\(_{λ}\)降低时，也可使EC基本上保持不变。
电位器6R\(_{0}\)3用于稳压器输出电压大小的调整。
有源滤波原理
当电网电压发生波动时，只要整流器的输出电压在稳压器所需的正常工作电压范围之内，即U\(_{λ}\)＞13.7V，由③脚电位所决定的BG7基极电位，便高于其发射极电位，BG\(_{7}\)就截止，致使BG6也截止，电路仍工作于稳压状态。
当电网电压降低比较多时，稳压电路就失去了稳压作用。由于差动放大器的动态范围小，输入电压U\(_{λ}\)降低很多会使EC降低，这将引起BG\(_{9}\)基极电位降低，致使BG9完全导通。而BG\(_{8}\)基极由基准电压提供固定偏置，其发射极电位随EC的降低而降低，因此BG\(_{8}\)截止，进而使BG10、BG\(_{11}\)也截止。此时BG9集电极电流全部经电阻R\(_{16}\)注入BG4的基极，使BG\(_{4}\)、BG3和6BG\(_{1}\)都进入饱和工作状态，使稳压器不能稳压。
为在一定低的电网电压范围内，使电视机还能继续工作，需将电路转换成有源滤波工作状态。这种转换是通过BG\(_{7}\)实现的。BG7的基极电位，由6R\(_{0}\)2，R3、D\(_{1}\)、DW4，R\(_{4}\)、R5，R\(_{1}\)、BG1，R\(_{6}\)、BG2等在③脚上的分压决定。当输入电压U\(_{λ}\)降低到使BG7基极电位低于其发射极电位，BG\(_{7}\)导通，致使BG6基极电位上升，BG\(_{6}\)也导通，造成BG9集电极电流的绝大部分注入BG\(_{6}\)，减小了注入BG4基极的电流，因而BG\(_{4}\)集电极电流也减小,又使得BG3和6BG\(_{1}\)基极的注入电流也减小，使6BG1从饱和区退到放大区，其管压降增加，输出电压E\(_{C}\)降低。输出电压的变化通过由BG9和R\(_{17}\)、R18、6R\(_{0}\)3、R15组成的具有射极负反馈的取样放大器去控制BG\(_{4}\)，只不过由于BG6的导通，降低了控制环路的增益，使得纹波电压和内阻有所增加。虽然电路不能起稳压作用了，但还能起抑制交流纹波的有源滤波作用，使电视机在低输入电压10.5V～13.5V范围内（相应交流电网电压为150V～175V）还能工作，只是场幅有收缩，图像有轻微黑滚道。
BG\(_{1}\)用作开关。通常④脚悬空，BG1处于饱和工作状态，使③脚为一高电位，BG\(_{6}\)、BG7处于截止状态，对电路工作无影响。若需改变集成电路的输出电压时，可在④脚接入一低电位，使BG\(_{1}\)截止，③脚为低电位，BG7、BG\(_{6}\)就导通，导致BG4、BG\(_{3}\)和6BG1的基极注入电流减小甚至截止。从而改变了集成电路的输出电压。
保护电路
KC582集成电路具有对输出端短路的自动保护作用。若输出端短路，则BG\(_{9}\)基极电位为零，BG9截止。BG\(_{4}\)、BG3、6BG\(_{1}\)也因无泛入电流而处于截止状态。此时，电源电压全部降在6BG1的发射极和集电极两端。但因6BG\(_{1}\)无电流流过，故不会因输出端短路而烧毁。
集成电路中的D\(_{6}\)和BG5用于忘记连接调整管6BG\(_{1}\)时，保护推动管BG3不致损坏。假设电路中不设D\(_{6}\)和BG5，相当于把⑥脚和⑧连接起来，则在电源接通后，在未接入调整管时，⑥脚仍有输出。这时推动管BG\(_{3}\)起了调整管的作用。若此时，从稳压电路取出较大的电流，就会使功耗大大超过额定功耗值使BG3损坏，造成整块集成电路不能用。在电路中设有D\(_{6}\)和BG5后，未接入6BG\(_{1}\)时，因D6和BG\(_{5}\)处于反向偏置状态，不能导通电流，⑥脚没有输出。这就保证了不致因忘记接入调整管而使BG3损坏。

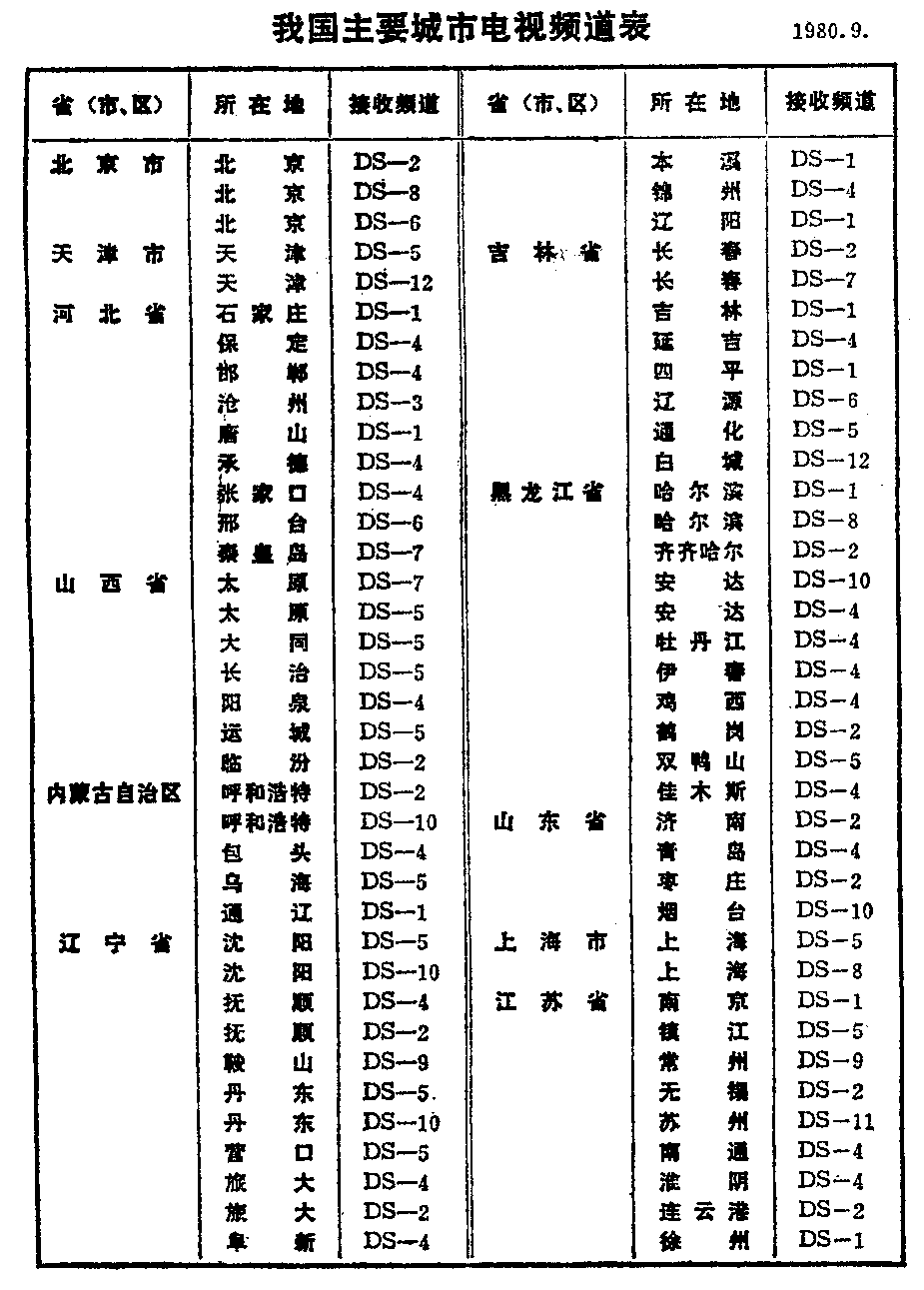

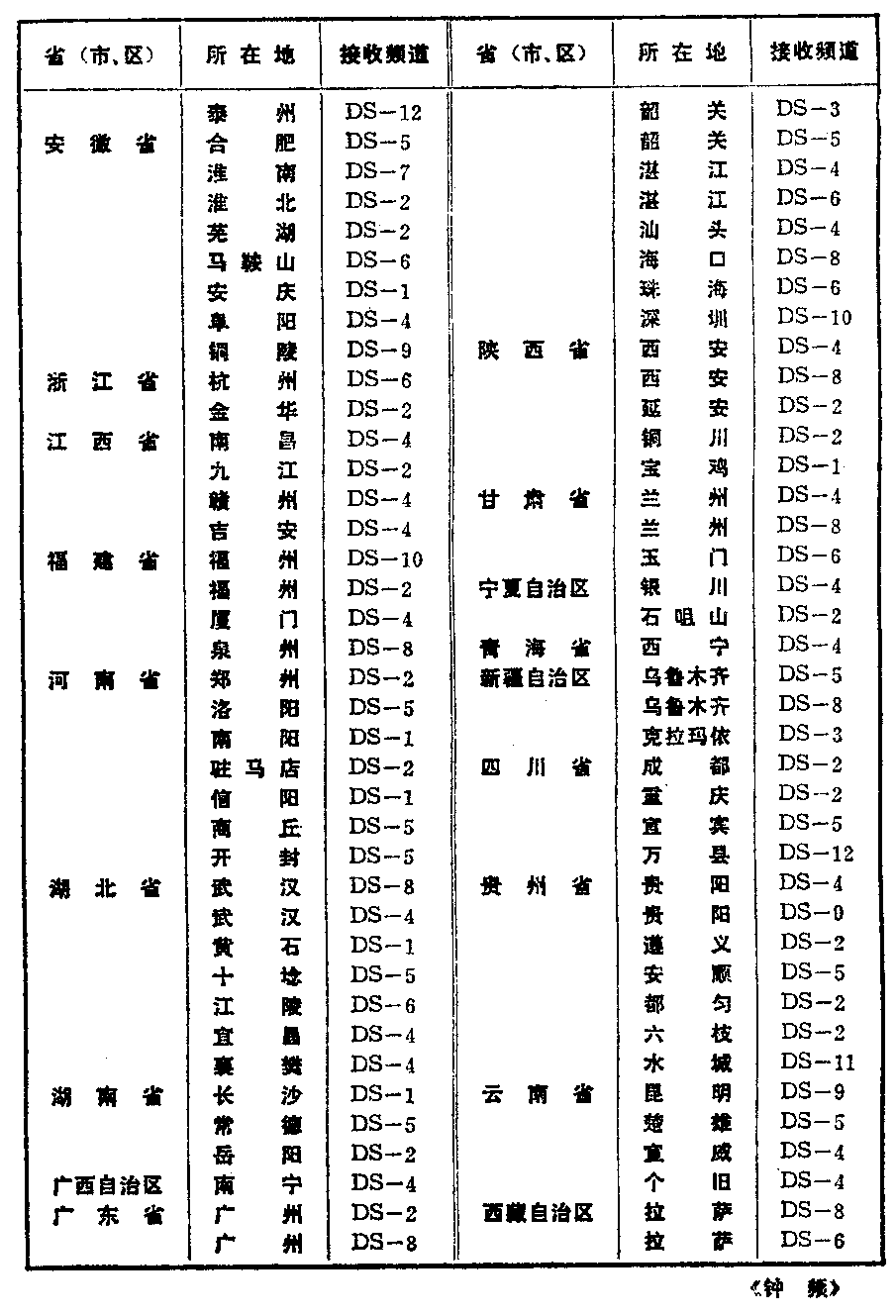

编者的话：广大无线电爱好者不断来信，要求介绍有关我国各城市的电视频道及各频道的频率划分方面的资料。为此，我们特约钟频同志进行了大量搜集和整理工作并编制成系统材料。这里先发表“我国主要城市电视频道表”。关于各频道频率划分方面的资料，将另行发表。
本表包括我国除台湾省以外的29省、市、自治区的129个城市的VHF电视频道。表中DS是‘电视’汉语拼音字头，后面的数字是频道号码。
