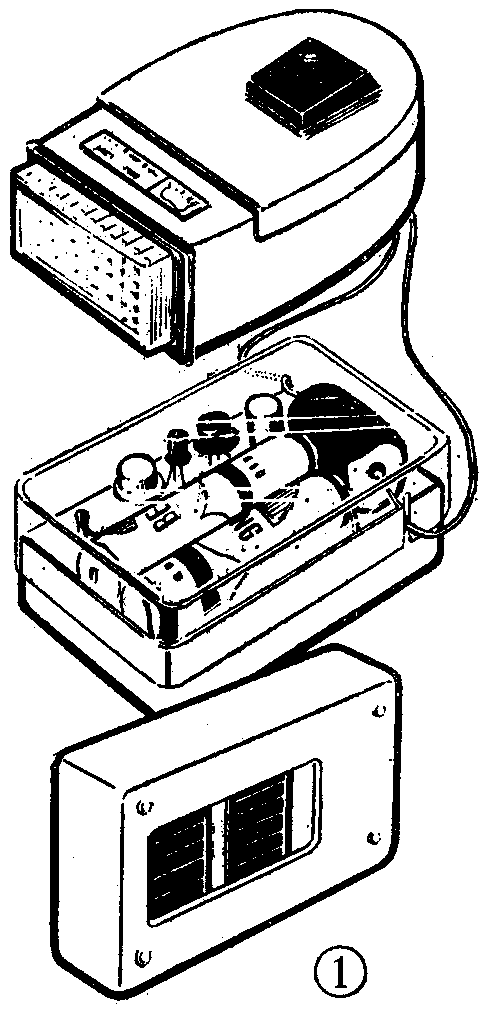

简易感光报警器的外形见图1。此报警器可放在抽屉中或柜中。如果室内灯光较强或自然光较强，抽屉或柜子被打开时，光照在报警器上（硅光电池上），蜂鸣器会发出响声。
工作原理

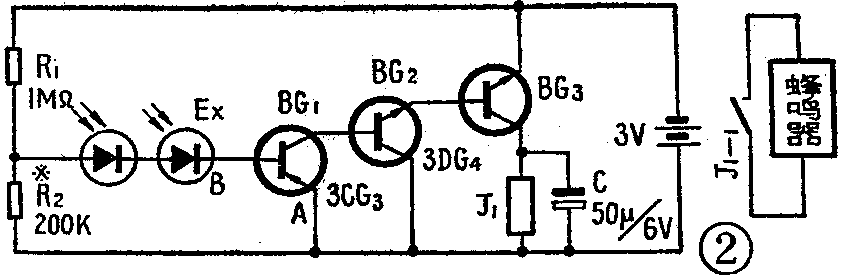

简易感光报警器电路见图2。它由感光开关与讯响装置组成。感光开关中用了三个晶体管，组成直接耦合的直流放大电路。R\(_{1}\)与R2为分压偏置电阻。基极电路中串有两块硅光电池。当无光照时，光电池两端不产生电压，光电池相当一个电阻；当有光照射时，光电池上产生电压。
把偏置电路中的电阻R\(_{2}\)的阻值调得合适，使它上面的电压接近但尚未达到BG1发射结的导通电压，故在无光照时BG\(_{1}\)并不导通，当光照到光电池上，两块光电池产生的电压与R2上的电压一起加到BG\(_{1}\)的PN结上，于是BG1管导通，BG\(_{2}\)、BG3也导通，继电器接点吸合，蜂鸣器发出响声。
元件选择

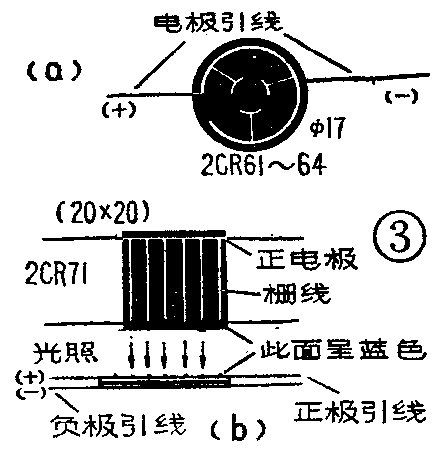

晶体管BG\(_{1}\)选用3CG1，也可用3CG、3CK型小功率硅管。BG2选用3DG4、3DG6。BG\(_{3}\)选用3DK2或3DK4。三个晶体管的穿透电流要小，β值大于50即可。电阻R1、R\(_{2}\)用\(\frac{1}{8}\)瓦碳膜电阻。两块光电池可选用圆形2CR61～64型（直径为17毫米），图3a所示。也可用方形的2CR71硅光电池，见图3b所示它的面积为20×20（平方毫米），两片电池固定在玻璃纤维印刷电路板上，并串联在一起接入电路。光电池上呈蓝色并带有栅线的一面为受光面，此面引出的电极线为正极引线（见图3b）。另一面（背面）的引出线为负极引线。当光电池受光面上有光照射时（室内光线），每块光电池上能产生0.3伏左右电压。
继电器应选用工作电压2.5伏，或者通过50毫安电流便能吸合的微型继电器。我们用的继电器是自制的。找一个直径3毫米、长度为20毫米的干簧管，并做一个空心骨架（空心孔作放置干簧管用），在骨架上用直径为0.14漆包线绕1400圈，用胶布把线包包好。把干簧管插入骨架空心孔内，继电器就制成了见图④。蜂鸣器选用自行车上用的那种，它的外形见图1。
调试
电路中电阻R\(_{2}\)需调整得合适，才能在有光照时电路开通，继电器接点闭合；而在黑暗时，继电器接点不闭合，并使电路最省电。用500K电位器代替R2，电流表串接在电源上。用黑纸盖上光电池，调500K电位器，使总电流减至10微安左右，此时拿开黑纸，继电器应吸动，否则应适当调大电位器阻值。最后测量电位器阻值，找一个同值电阻代替接入作为R\(_{2}\)。

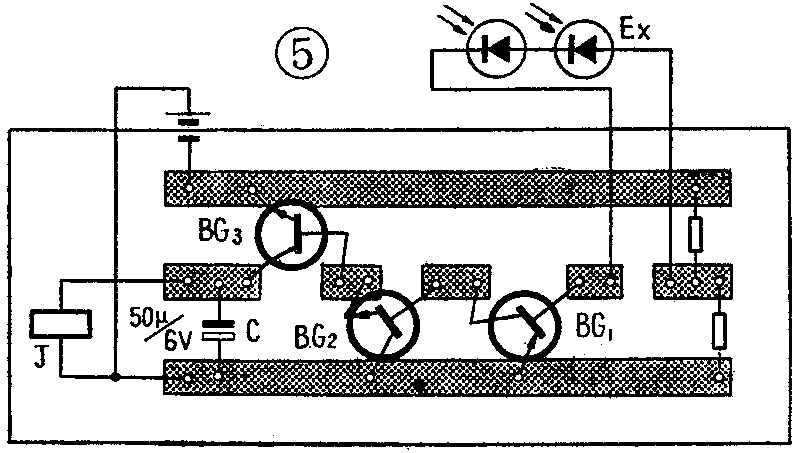

将感光开关中除硅光电池外的各元件装入图⑤所示的印刷线路板上。找一个装刮脸刀的小盒，在盒底开个“窗口”，将硅光电池上呈蓝色那面粘在“窗口”处，使硅光电池上受光面能接受光照。“窗口”外粘一层玻璃纸，以保护硅光电池板。将线路板装入小盒内，感光报警器就制成了。（朱耐冬）
