我们厂生产的寰球41型袖珍无线电话机是单频单工、调幅式的。该机体积小、性能可靠、使用方便。它的发射机载频为27MHz，发射功率100～300mw，在开阔地通话距离为1～2公里。
工作原理
整机电路见图1。它是由收、发、低频放大三部分电路组成的，低放电路为收话、发话时共用。由于本机是单频单工的，所以收、发只能交替地进行，收话时的喇叭兼作发话时的话筒。图中开关K\(_{1}\)～K4置于“a”位置时，工作在收话状态；置于“b”位置时，工作在发话状态。
从图1可以看出，电路还是比较简单的。本机的接收部分采用一般的超外差收音机电路。当电路处于收话状态时，天线接收到的发射机的发话调制信号（载频为27MHz）经K\(_{1}\)、L4送入C\(_{1}\)和L5组成的调谐回路，然后加到BG\(_{1}\)的发射结，经BG1放大后，由L\(_{6}\)、C5组成的选择回路选出，送至混频级BG\(_{3}\)的基极。BG2、晶体SJT1组成本机振荡器，产生27.465MHz的等幅高频振荡，这一信号也加到BG\(_{3}\)的发射极。两个信号混频后由中频调谐回路（B1、C\(_{3}\)）选出混频后产生的中频调制信号，送到BG4，经BG\(_{4}\)、BG5两级中频放大后再送到检波级D\(_{1}\)进行检波，检出的发话音频信号经电位器W1加到BG\(_{6}\)进行低频放大，再经BG7、BG\(_{8}\)功率放大，由喇叭发出发射机的发话声。检波后的直流分量经R18加到BG\(_{4}\)的基极，用来控制BG4的基极偏流，以实现自动增益控制。本振级由于采用了石英晶体谐振器，所以振荡频率稳定、漂移小。
发话时，开关K\(_{1}\)～K4处于“b”位置。人对着喇叭讲话，喇叭将人的声音信号变为电信号经电容器C\(_{26}\)加至BG6，经BG\(_{6}\)、BG7、BG\(_{8}\)等放大后，由调幅变压器B5耦合输出。这一音频信号由电阻R\(_{32}\)耦合到晶体管BG10的集电极，实现集电极调制。晶体管BG\(_{9}\)和晶体SJT2等组成高频振荡器，产生27MHz的高频等幅振荡信号。该振荡器信号经L3、C\(_{32}\)组成的调谐电路，耦合至BG10等组成的高频功率放大器进行放大，放大后的高频信号被加至BG\(_{1}\)0的集电极的音频信号所调制，然后由调谐回路（L2、C\(_{34}\)）和L1送至天线发射出去。L\(_{2}\)、C34回路的作用是使功率放大级与天线间得到最佳匹配，使发射功率最大，同时也兼有抑制谐波的作用。由于发射部分的高频振荡电路也采用了晶体，所以使发射频率稳定。
为了提高发射效率，BG\(_{1}\)0工作在丙类放大状态。当有激励信号输入时，利用晶体管BG10发射结二极管特性整流出来的直流分量在自偏压电阻R\(_{33}\)上的压降作为BG10的反向偏压。
加感线圈L\(_{1}\)、L4的作用是用来抵消天线电容的，使天线阻抗接近于纯电阻。
元器件选择
表1给出了电路图中各三极管的型号、集电极工作电流、β等参考数据，所用管子的BV\(_{ceo}\)除推挽管要求大于20伏以外，其它大于10伏即可。
图1给出了各管的型号，BG\(_{1}\)、BG3的β为70～100，BG\(_{2}\)的β为100～130，它们的fT≥100MHz；BG\(_{4}\)的β为50～80，BG5的β为80～120；BG\(_{6}\)、BG7、BG\(_{8}\)的β均为50～130；BG9的β为40～70，BG\(_{1}\)0的β为70～150，它们的fT≥100MHz，BG\(_{19}\)的PCM≥700mw。所用管子的BV\(_{ceo}\)除推挽管要求大于20V以外，其它大于10V即可。
电阻除R\(_{33}\)为0.5瓦外，其余均用\(\frac{1}{8}\)瓦炭膜电阻。电解电容除C28耐压15伏外，其余耐压均为6伏。高放、本振、混频回路的电容应尽量采用高频损耗小的。
中频变压器B\(_{1}\)2\(_{3}\)采用市售成品SZP1、SZP\(_{2}\)、SZP3\(_{4}\)用收音机输入变压器。线圈L1、L\(_{2}\)用φ0.35mm的单丝漆包线，L4用φ0.3mm的漆包线，它们的磁心为NXO—20、M\(_{4}\)×0.7×12mm，骨架见图4。L3用φ0.lmm漆包线，L\(_{5}\)、L6、L\(_{7}\)均用φ0.12mm漆包线，采用收音机短振线圈的磁心和骨架。B5的初级用φ0.12mm漆包线，次级用φ0.19mm漆包线，用E5铁心，叠厚为8mm。
本机采用1.5米拉杆天线，天线分布电容约为15P，用等效法试验天线阻抗约为75Ω。
电源用8节GNY0.45碱性蓄电池（即0.45安时镉镍电池），为了便于给电池充电，本机备有充电插孔。也可以用其它电池。

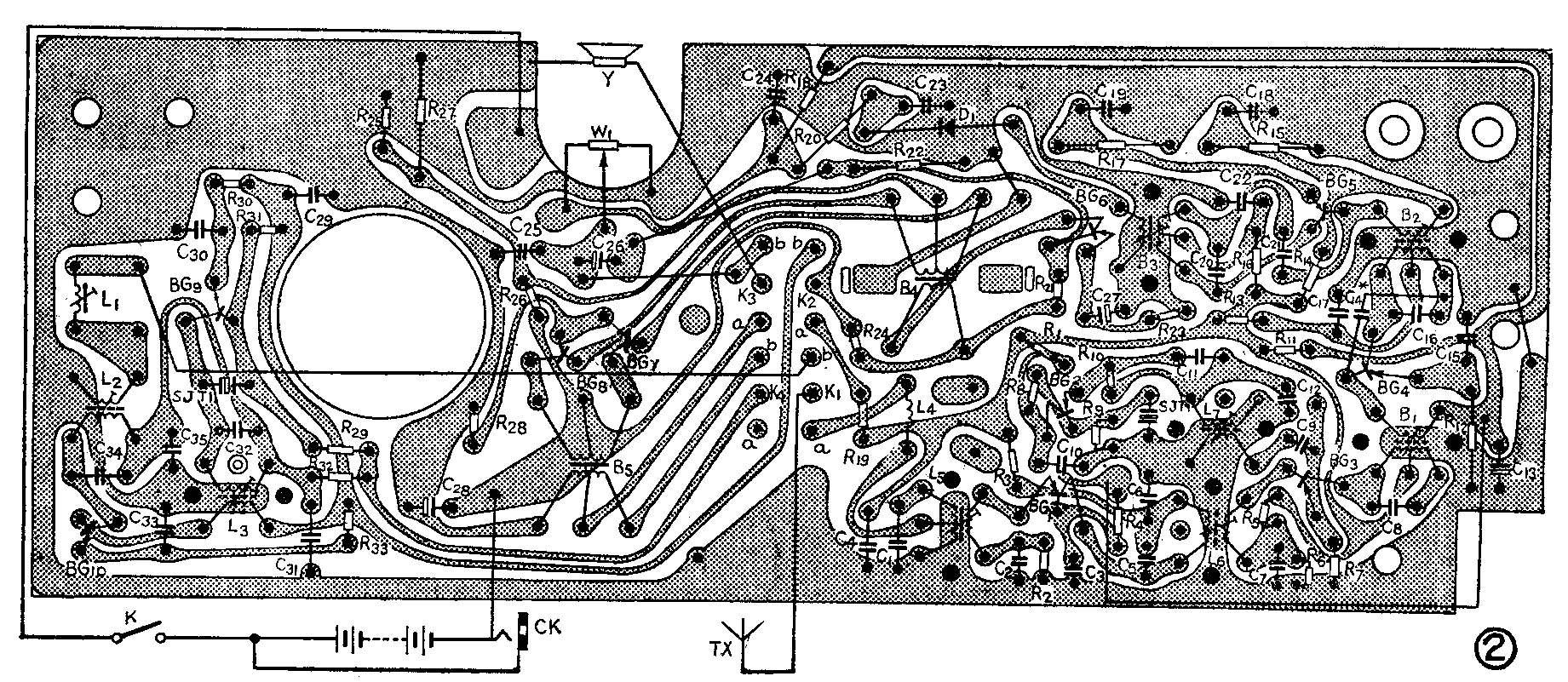

组装与调试
安装后，先按图1中数据调各管工作电流。
接收部分的调整：接收部分是一台短波接收机，需要调整的部位有中频变压器和线圈L\(_{5}\)、L6。首先调中频电路。外接一中频信号源，将信号源输出的3毫伏、调幅度为30％的465KHz中频信号经过一只15P的电容加到混频管的发射极上，反复调整B\(_{1}\)2\(_{3}\)的磁心，使喇叭输出的音频电压最大，一般输出的音频电压大于2伏就可认为调好了。
检查本振级起振的方法是用万用表电压档测BG\(_{2}\)的发射极的电压，若用手指短路L7线圈时，发射极电压降低，说明本振级工作正常。最后将27MHz的高频信号通过15P的电容接到拉杆天线，然后反复调整L\(_{6}\)、L5，使音频输出功率最大。接收机调好后，在最佳状态下，接收灵敏度可达3μV以下。
发射部分的调试：分两步进行，一是调谐，使谐振回路谐振在27MHz工作频率上。二是调整放大器的匹配网路，达到阻抗匹配，以获得最大的输出功率。调试时，先推动开关，使电路处于发射状态，测量整机工作电流若小于10毫安，说明电路没起振，应调L\(_{3}\)的磁心；若大于20毫安，说明电路起振。因输出回路谐振时，将有以下特点：a、射频电压最大，b、射频电流最大，c、集电极的直流分量最小。因此，可以利用仪表测量上述三个参量中的任何一种参量。在工厂里一般是测量射频电流或用功率计直接测量发射功率来判断。无上述仪表时，可以用测寻最小集电极电流的办法来判断。将100毫安的直流电流表串联在电源电路里，调线圈L2，使电流表指示最小，说明回路谐振，此时发射功率最大。然后接上拉杆天线，再调L\(_{1}\)的磁心，使电流表指示最大，约为60毫安，发射部分就算调试完毕。
电路调整好以后，整机放在自制的塑料盒里。
使用时，一定要一方讲完话后，另一方再讲。讲话时，电位器W应放到适当位置。由于本机是调幅式的，通话效果有时受环境影响。(北京东风无线电厂 戚俊超 佟志广 刘崇礼)
