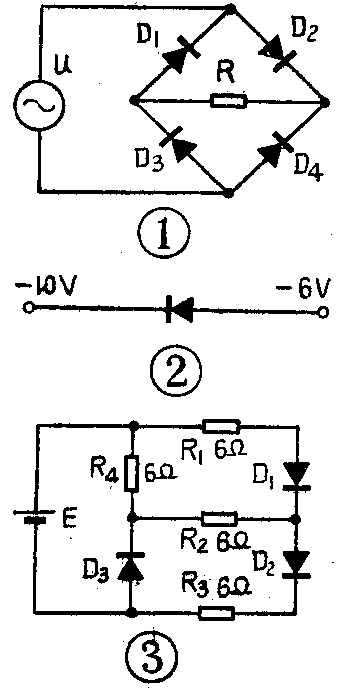

1．图1为桥式整流电路，哪只二极管接反了？
2．图2电路中，二极管是正向偏置还是反向偏置？
3．图3中，如果二极管的正向电阻设为0欧，反向电阻为无穷大，加在电池两端的电阻为多少？
本期“想想看”答案
1．图示电路中，二极管D\(_{3}\)接反了。
2．在图2电路中，因为-6＞-10，二极管的正极所加电压比负极的高，所以二极管为正向偏置。
3．在这个电路中，由于二极管D\(_{1}\)、D2处于正向偏置，且正向电阻为0，而D\(_{3}\)反向偏置，反向电阻为无穷大，所以电池两端的等效电阻为（R2+R\(_{4}\)）与R1并联后再与R\(_{3}\)串联后的总电阻，即：
R=\(\frac{（R}{_{2}}\)+R4）·R\(_{1}\)（R2+R\(_{4}\)）+R1+R\(_{3}\)
=\(\frac{12×6}{12+6}\)+6=4+6=10（Ω）。
（曾培基 陈佐沂 编译）
