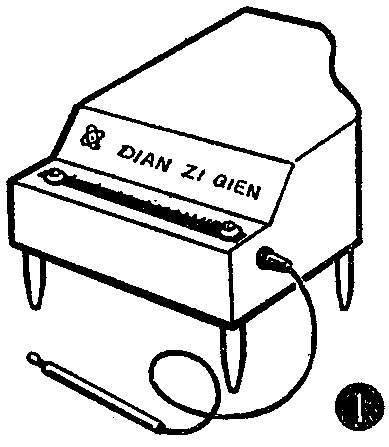

这是一个最简单的电子琴，它的外形见图1。使用此琴时，将接表笔的插头插入插座，手拿住表笔在一块与电路连接的电阻片上移动，电子琴就发出不同的单音音阶。
工作原理
此电子琴电路见图2a。它由两个晶体管与电阻、电容组成音频振荡电路。振荡是依靠电容C和R\(_{3}\)将BG2输出端的信号反馈到BG\(_{1}\)输入端而建立的。电路中的电阻R1是自制电阻片（见图1），它连接在音频振荡电路中。当表笔在电阻R\(_{1}\)上移动到不同位置时，电路中P、M之间阻值也不相同，振荡器的频率也不相同，在喇叭中发出不同的音阶声。
元件选择与自制
图2a中BG\(_{1}\)晶体管可选用3DG6或3DG12等。晶体管BG2可用3AX31或3AX81等。扬声器选用阻抗为8欧，直径为2英寸或2英寸半的。
电阻片R\(_{1}\)的制作：找一张硬壳纸，用4B等任一种软铅笔或HB铅笔在此纸上涂出一条宽为5毫米的长条铅笔痕，长度宜长些为好。因为铅笔痕迹长了，电阻值的变化范围大，音阶也就越多。铅笔心在纸上磨得厚些好，这样就耐用。我们制作的电阻片R1的长度为180毫米，电阻值约为200KΩ。

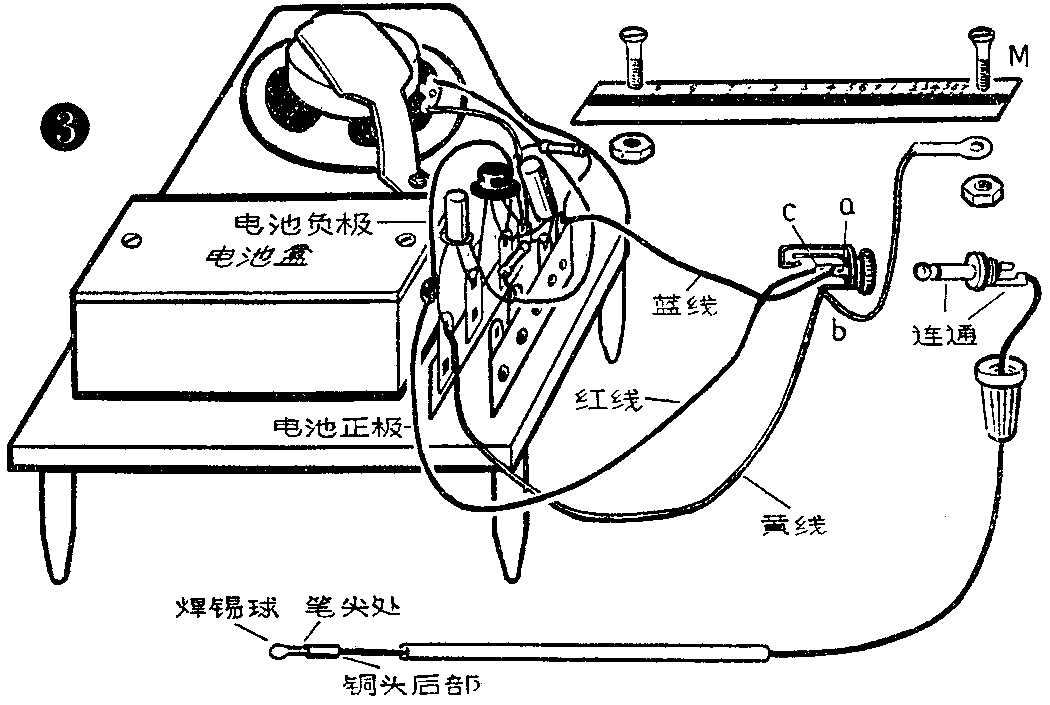

图2（a）中的电源开关，我们用一副插头、插座代替。把插座中的常闭接点改成常开接点。按图2（b）所示，把电路中b、c及p点接到插座的三个接点上。把表笔与插头的外皮连接（见图3）。当插头插入插座后，电源接通，同时表笔与电路中的p点连接。表笔可用现成电表上的表笔，也可用元珠笔心改制。先把笔芯铜头拔出，并在笔尖处焊上一滴焊锡，要焊得圆滑。再把导线焊在铜头后部（见图3）。
装配与调试
图2a中的晶体管、电阻、电容焊在一块4对接点的接线板上。喇叭、电池盒的安装位置可见图3所示。电阻片R\(_{1}\)与插座的安装位置见图1。
此电路在调试时，先接通电源，将表笔沿着R\(_{1}\)电阻片慢慢移动，这时喇叭应发出各个不同的音阶。在自制电阻片R1旁边标上音阶符号，简易电子琴就做好了。我们制作的电子琴，在表笔接触电阻片发声时，在b、c两点测量总电流为20～70毫安。
如果表笔在自制电阻片上滑动时，喇叭无声，可能是振荡器没工作，可以增大C或减小R\(_{2}\)数值再试一下。若仍听不到声音。就是电路接错或晶体管质量太差，应重新检查电路或调换晶体管再试，直至振荡器工作为止。（羊羚）
