云母、瓷介电容器文字符号的意义

一些初学者对云母、瓷介电容器上文字符号的意义不了解，因此有时分辨不出标注的文字符号中哪些表示容量，哪些表示工作电压等。下面我们就来谈谈这个问题。

在常用的云母电容器上，一般都标有：

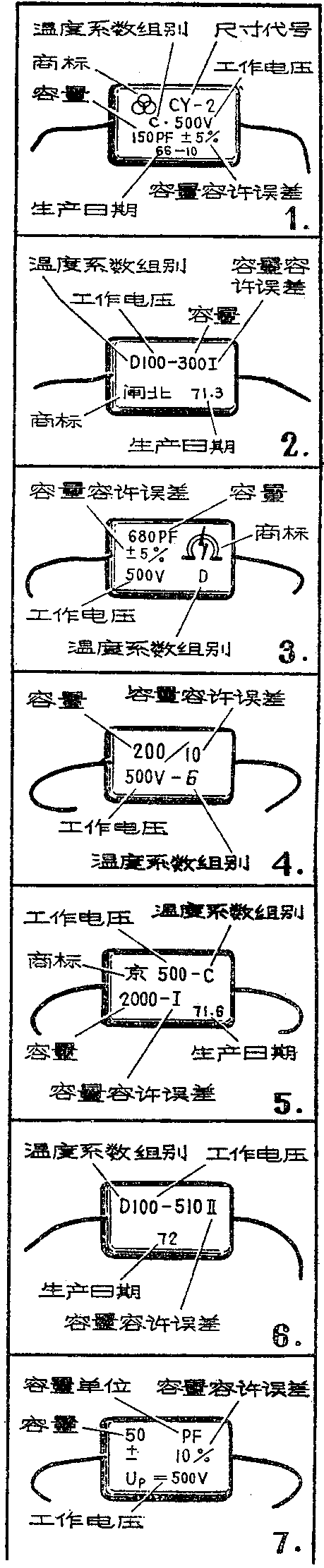

①型号。用字母C表示电容器，用Y表示电容器的介质材料是云母。在型号后边用数字表示产品类别规定用数字1，2表示非密封产品。图1中“尺寸代号”应改为“型号”。

②标称容量与容量容许误差。在电容器上所打印的容量，是指该电容器应该达到的容量，都是标称容量值。一般用直标法表示，如0.022μF表示0.022微法，3300pF表示3300微微法。有时所打印的标称容量没有单位，如果是大于1的数，它的容量单位为微微法。如图②中的“300”，就是表示300微微法；图⑤中的“2000”，就是2000微微法。也有用文字符号法表示标称容量单位的，如用p表示微微法（10\(^{-}\)12法拉），用n表示毫微法（10-9法拉），以μ表示微法（10\(^{-}\)6法拉），用m表示毫法（10-3法拉），以F表示法拉。但文字符号法，目前国内使用的不多。

电容器的实际电容量与打印的标称容量之间总会有误差。根据不同的容许误差范围，规定了电容器的精确度等级（即容量容许误差）如下：0 级—±2％，Ⅰ级—±5％；Ⅱ级—±10％；Ⅲ级—±20％；有的生产厂用百分数直接表示，如图①、③、⑦所示；有的生产厂用0、Ⅰ、Ⅱ、Ⅲ分别表示容量容许偏差，如图②、⑤、⑥所示。

③额定直流工作电压。有的电容器上，数字后面有字母“V”表示直流工作电压单位为伏特，如图4中的“500V”即工作电压为500伏；有的电阻上只标数字，不标单位，如图2中的数字“100”表示工作电压为100伏。

④温度系数组别。一般云母电容器用英文字母A、B、C、D、E、F、G表示，具体规定如附表。产品上不标志组别时即为A组，有些早期产品上有用其他字母表示温度系数组别。

⑤生产厂商标。商标有文字和图案两种形式。如图①、③、⑧以图案表示；图②、⑤以文字表示。

小型云母电容器由于体积的限制，不可能标出很多内容，但至少要标出标称电容量及其容量容许偏差。体积太小的电容器只标出电容量。

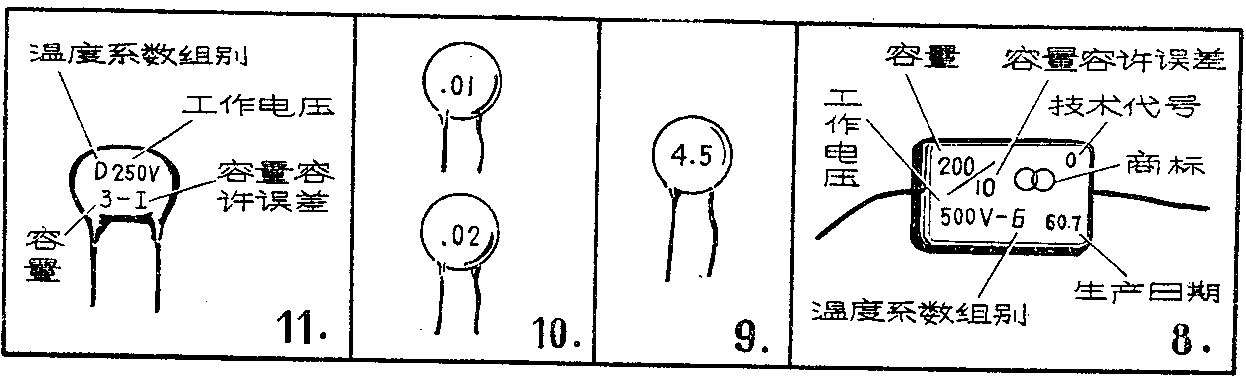

常用的瓷介电容器体积较小时，在上面标不出很多文字和符号，习惯一般只标出电容量。如图⑩中的两个电容器，容量单位是微法。如图⑨、中容量单位是微微法。（王宇生 王培贤）
