电阻：图中未标出功率的电阻均用1／8瓦金属膜或碳膜电阻。亮度电位器要带开关，W\(_{4}\)用对数式，其它均用线性电位器，可调电阻器用小型碳膜式或实心式的。
电容：耦合用的电解电容容量不易太大。其余电容可用云母或玻璃釉电容。扫描部分的C\(_{24}\)～C28和电子开关中的C\(_{52}\)要求容量准确而稳定。C24～C\(_{26}\)可用金属膜电容。若容值不合适，C24、C\(_{43}\)、C53也可以各用几只电容并联代替。
电源变压器：绕制数据是①～②用线径为0.20mm的漆包线绕1750圈。③～④用线径为0.21mm的漆包线绕56圈。⑤～⑥用线径为0.14mm的漆包线绕45圈。⑥～⑦、⑨～⑩用线径为0.14mm的漆包线绕1082圈。⑦～⑧、⑧～⑨用线径为0.18mm的漆包线绕168圈。～用线径为0.53mm的漆包线绕56圈。铁心舌宽为19mm、叠厚35mm。
绕制时，应按着各线端所列标号的次序，由里向外绕制。注意次级各绕组间的绝缘，尤其是绕组～和其它绕组、屏蔽层及铁心之间的绝缘，应能长期承受1000V的高压而不击穿。绕好后应将变压器烘干、浸漆、再烘干，以增强机械强度和延长寿命。再在变压器外面用厚0.5～1mm的铜皮包成短路环或用线径为1mm的漆包线绕上1～2层且首尾相接，以抑制漏磁。然后初级加220V市电，测量次级各端子的电压应比图上注明的高10％左右。
示波管：一般为75mm（3英寸）的，如8SJ29等都行，这种小示波管一般没有第3加速阳极，如果有的话，将它接+150V。示波管要用屏蔽套罩上，可用铁皮作成两个大小不一样的套筒套在一起，两个套筒的夹层中间用硅钢片条卷绕上4～5层。
结构与安装

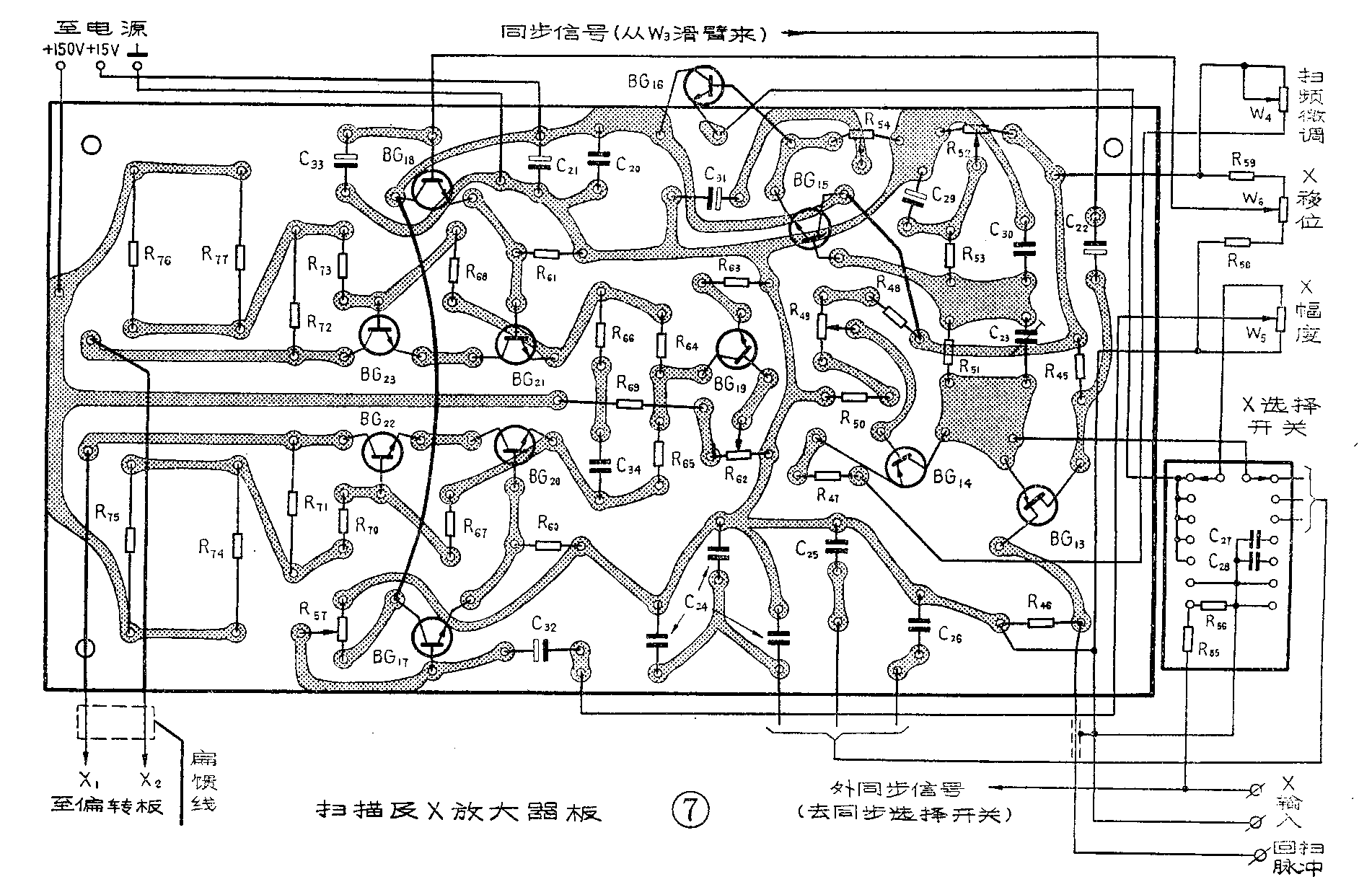

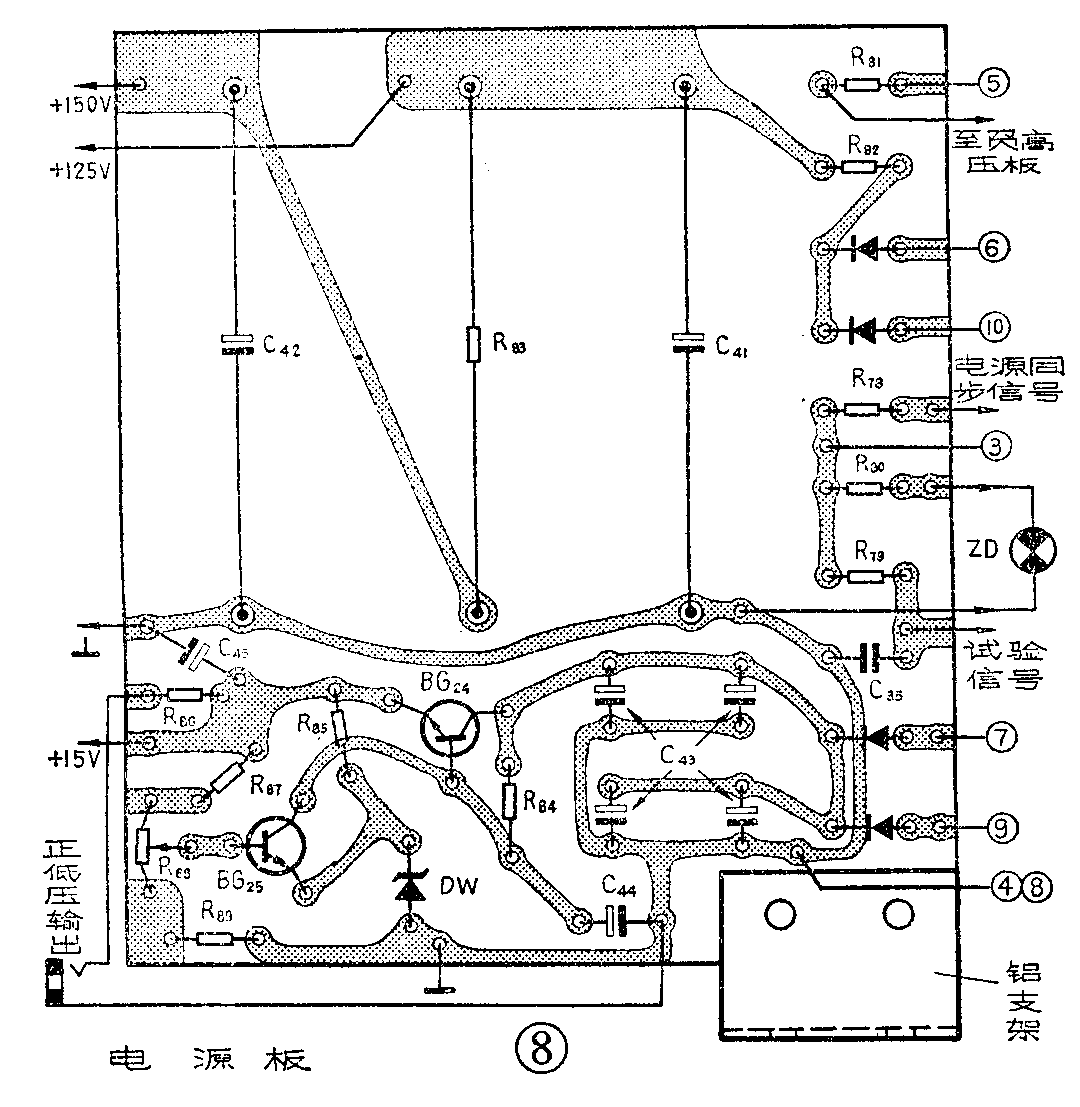

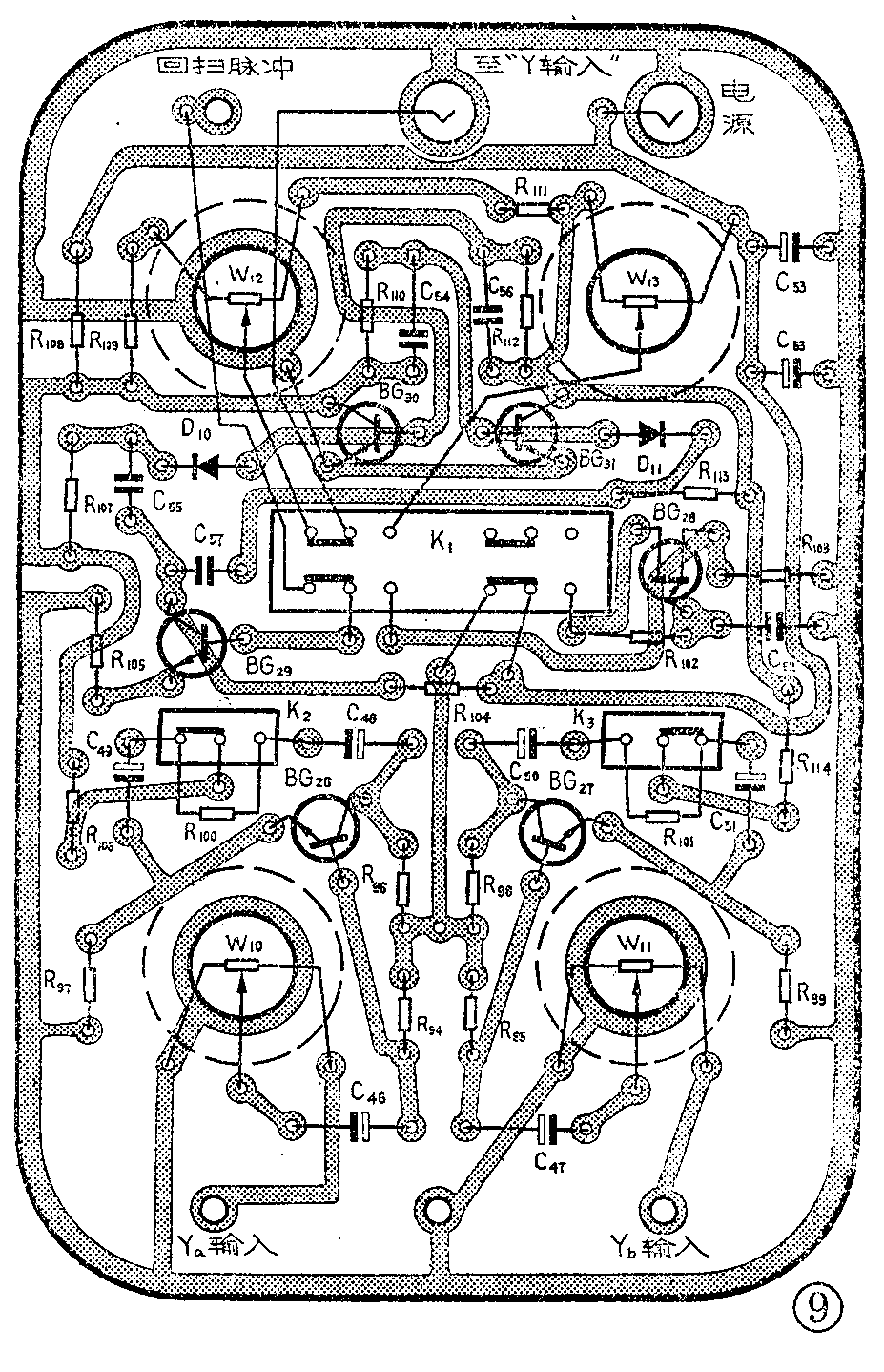

各电路的印制板图分别见图6、7、8、9（均为1∶1）。由于交流电源部分、负高压和显示电路的布线简单，没作印制板，而用导线直接连接。考虑到几个大型元件R\(_{41}\)～R44、R\(_{83}\)、C41、C\(_{42}\)安装在底板上的机械强度，用了几个空心铆钉见图6、图8。安装时应注意把铆钉与印制电路板上的铜皮焊牢。

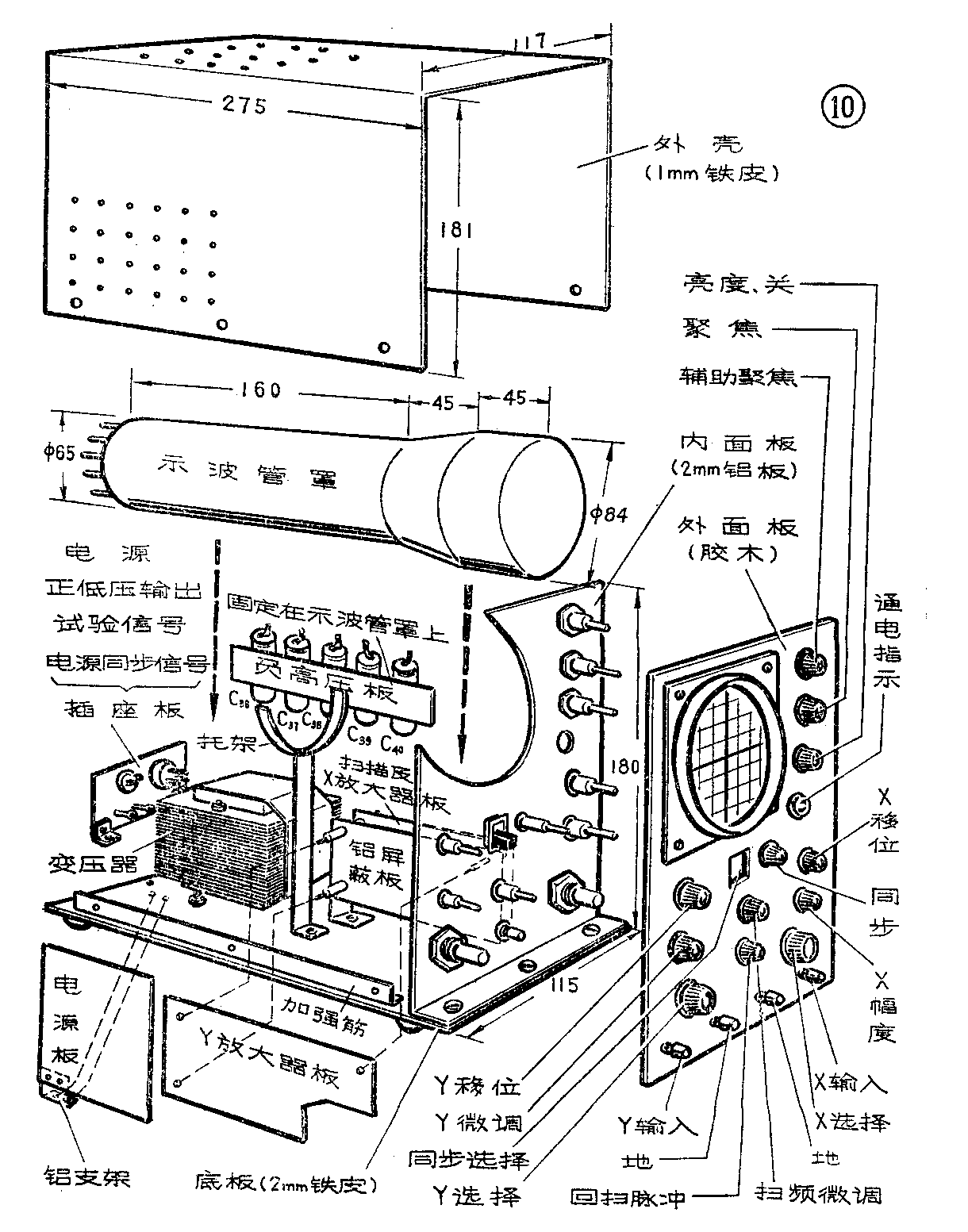

整个仪器安装见图10。安装时要重视绝缘问题，尤其是负高压部分。各个系统的接地线应粗一点，各印制板线应分别接至电源板上，不要串接。底盘上只设一个接地点。应该屏蔽的引线要屏蔽良好，变压器至开关的两根线及绕组③、④至指示灯的两根线外面要包上锡纸，包得要严密，然后接地，以防对外干扰。从放大器至偏转板的线要用电视机上用的扁馈线，并尽量远离其它导电物体，以防对外界干扰，同时也不会过多增加输出回路的分布电容。

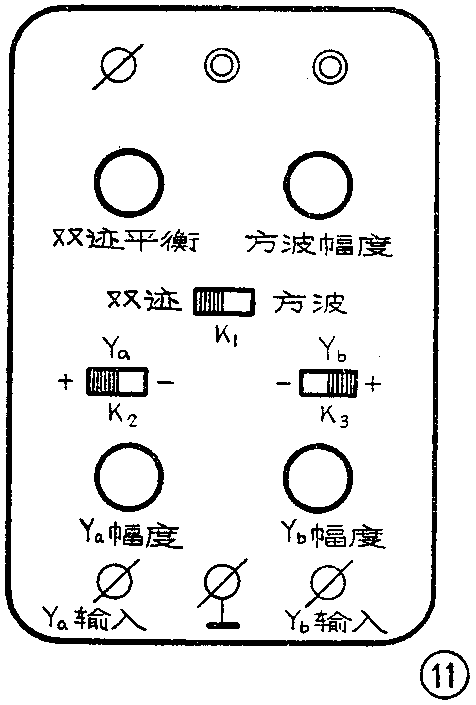

电子开关安装在一只小号铝制饭盒内，外壳接地（见图11）。从电子开关到示波器“Y输入”端的引线必须用屏蔽线。
调试
调整分以下几个步骤进行。
1．电源及显示电路部分：
先不带负载，接通电源后，检查负高压应是-1100V左右；正高压应为+220V左右。检查供给电子开关用的“正低压输出”时，可调R\(_{88}\)，使输出电压为15V，然后将“正低压输出”插孔两端短路，15V电压变化应不大于0.2V。如电压波动太大，应检查稳压管、三极管BG24、BG\(_{25}\)，并检查C43上的电压。然后接入显示系统，接时应注意，由于正、负高压存在，所以虽断电了，也须将电容器上的电放完，以防触电。
把四块偏转板连在一起接第二阳极9脚，接通电源，待灯丝充分预热后，检查亮度电位器W\(_{7}\)能否将光点从完全没有调到最亮。调W3检查聚焦情况，若不能将光点聚焦为直径小于1mm的圆，应检查示波管的屏蔽情况，并调整变压器放置的角度，使之最小，若W\(_{8}\)已调到头仍不能改善聚焦情况，则可改变R92试试。
2.扫描发生器和X放大器：
将扫频微调电位器W\(_{4}\)放在阻值最大处，“X选择开关”放在扫描频率最低档，其它调节电阻及W5、W\(_{6}\)放在中间位置， X偏转板接到电路中。Y放大器不接电源，在+125端另外接一只2.5K、10W电阻作为假负载，以防正高压升高。Y偏转板仍短接在第2阳极。通电后，检查电源电压，正高压应该在150V左右。此时，荧光屏上应有约5HZ的扫描信号，方向自左至右。若反了，可将两偏转板对调。调节R\(_{52}\)使W5上的压降为3.5V，调节R\(_{57}\)使光迹居于荧光屏中间，此时，BG20、BG\(_{21}\)的基极对地电压应为10伏左右。开大X幅度电位器W5，调节R\(_{62}\)使幅度最大。然后断电，拆去Y偏转板上的短接线，把一块偏转板仍接在第二阳极9脚。在两块偏转板上加上从另一变压器来的10～50V的50HZ的交流电压，同时，“同步选择”开关置于“外”档，用导线将电源部分的“电源同步信号”和“X输入”端连接起来。再开启电源，适当开大W\(_{3}\)，加入同步信号，荧光屏上应出现11个稳定的正弦波。如太多或太少，可调节“频率覆盖”电阻R49。然后将W\(_{4}\)向阻值减小的方向转动，此时波形的个数应减少，当旋到最小时，应出现一个稳定的正弦波，否则可调节R49。如调R\(_{49}\)仍不能两头兼顾，应检查R47和W\(_{4}\)阻值是否准确。当出现11个波形时，调节R54使各波形间距离大小相同。然后增大波形幅度，细调R\(_{62}\)，使左右两端的波形失真最小。当出现2～3个波形时，调节C23，使左端起始部分无扭曲。如根本不起振，应检查BG\(_{13}\)分压比是否太大。如幅度拉不开，应检查BG13的分压比是否太小，或BG\(_{15}\)的β是否不够大。如高频时有停振现象，应更换BG13。如高频时幅度变得太小（不到6cm），应检查R\(_{66}\)、C34，必要时可减小R\(_{66}\)或加大C34，也可以将C\(_{23}\)稍稍调大一点，或适当改变R51、R\(_{53}\)的分压比。
Y放大器：
去掉接在+125V的假负载，将Y放大器的+15V和+125V端接入电源，偏转板也接好，内同步信号输出端也与扫描发生器接好，各调节电阻和“Y移位”电位器W\(_{2}\)放在中间位置，“Y微调”W1放在最下端，“Y选择”放在空档。开启电源后，调节R\(_{16}\)及R17使BG\(_{9}\)、BG10两管的基极电位相等且为10V。调节R\(_{26}\)使两偏转板对地电压在50V左右。然后调节R10使BG\(_{2}\)发射极对地为0.5V调节R27使BG\(_{7}\)集电极对地为8.5V。在“Y输入”端加上从电源来的“试验信号”，并将“Y选择”扳向“ 1”位，荧光屏上应出现正弦波。开大W1，使波形充满屏幕，然后再调R\(_{26}\)使波形尖端失真最小。用W1将波形调至峰—峰值在4cm，然后在“Y输入”端与“试验信号”中加入一个1MΩ阻的电阻，调R\(_{12}\),使波幅减一半，即2cm,此时放大器的输入阻抗即为1MΩ。如输入阻抗调不大，则应检查BG1、BG\(_{2}\)的β是否足够大，C11是否完好。如仍不行，可适当加大W\(_{1}\)的值。然后再检查“内同步”，将“同步选择”开关扳向“内”，调节W3，检查同步是否良好。把“Y选择”放在1／100位置，W\(_{1}\)开到最大，用一节较新的干电池接在“Y输入”两端（负端接地），看光迹的瞬间偏转度，如在1.5cm就说明灵敏度正好是10mv／cm。如果灵敏度略偏低, 可将R20、R\(_{21}\)减小到91Ω或82Ω。另外，此时光迹偏转方向应向上。如向下，应将偏转板对调。调整中，如荧光屏上出现杂乱的噪声波形，把输入端接地也不能消除干扰，则应检查晶体管。衰减器待电子开关调好后再调。
电子开关：
将R\(_{94}\)、R95、R\(_{1}\)02放在中间位置，Ya、Y\(_{b}\)幅度调节（W10、W\(_{11}\))放在最下端。W12置于中间位置，W\(_{13}\)调到上端，“选择开关”放在“方波”位置，将电源接入示波器的“正低压输出”插孔，接好和示波器“Y输入”的连线。将机内扫描频率调在约几百赫，逐渐开大W13，此时荧光屏上应出现方波，调节R\(_{1}\)02使方波频率为1KHZ。将“Y选择”放在各个档位，分别调节C\(_{2}\)～C4使方波前沿无上翘和下塌现象。再配上高阻探头后调C\(_{1}\)。“1”档调C3。反复调整后，衰减器就调好了。然后调“双迹”，将电子开关电路中的选择开关K置于“双迹”，分别调R\(_{94}\)、R95，使BG\(_{26}\)、BG27发射极对地为2.5伏。将“回扫脉冲”传输线接好，示波器“Y选择”放在“1”档，W\(_{1}\)旋至最大，荧光屏上应出现两根横线，调节R109使之重合，这样电子开关就调好了。

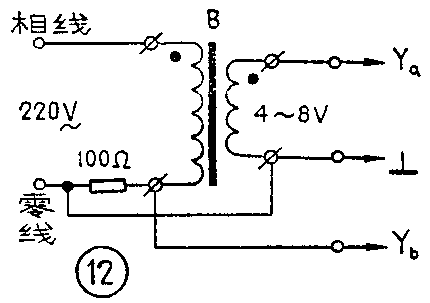

为了检验“双迹”的功能，可进行如下实验，按着图12连好线，从图中可以看到，Y\(_{a}\)是电压信号，Yb为电流信号。当变压器B（经济灯变压器）空载时，激磁电流应落后电压约90°。将图12的Y\(_{a}\)、Yb接至图5的输入端，调W\(_{1}\)0、W11，使幅度合适，两个极性开关放在同样位置，扫描频率调到25H\(_{Z}\)，“同步信号”用“电源”或“内”，若荧光屏上出现图13所示的波形，Yb波形畸变是由于铁心饱和的缘故。改变极性开关，可使相应的波形倒相180°。调节W\(_{12}\)可以改变两个波形在Y方向上的相对位置。
整机调好后，即可投入使用。（丁和平）
