在玻璃瓶计数器中采用光电转换电路采取得计数信号时，由于白色透明或半透明的玻璃瓶，它在遮住光源时会产生透射和折射，使光电管的“光电流”和“暗电流”变化范围较小，并使转换波形变复杂，以致造成不能正常计数。我们在生产实践中设计了一种适应透明物体的光电计数电路，下面主要介绍它的光电转换部分。
电路设计思想

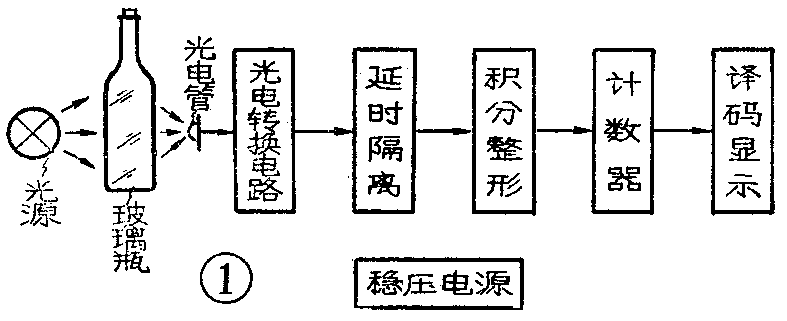

1．为了消除玻璃瓶经过光电管时由于透射和折射产生的干扰信号，采用了一级单稳态电路（见方框图1），利用玻璃瓶前沿到达光电管瞬间触发单稳态电路翻转，并利用单稳态电路的暂稳期隔离光电信号，使玻璃瓶前沿以后所产生的折射和透射干扰不能进入计数电路，保证一个产品只产生一个计数脉冲。
2．计数器要求计数脉冲不能太宽，如将单稳态电路的输出直接加到计数器，会产生两次甚至多次翻转。同时为使计数脉冲获得质量较好的上升和下降边沿、一定的幅度和宽度，采用了一级积分型整形电路。
3．简化电路，统一采用5伏直流稳压电源。
工作原理

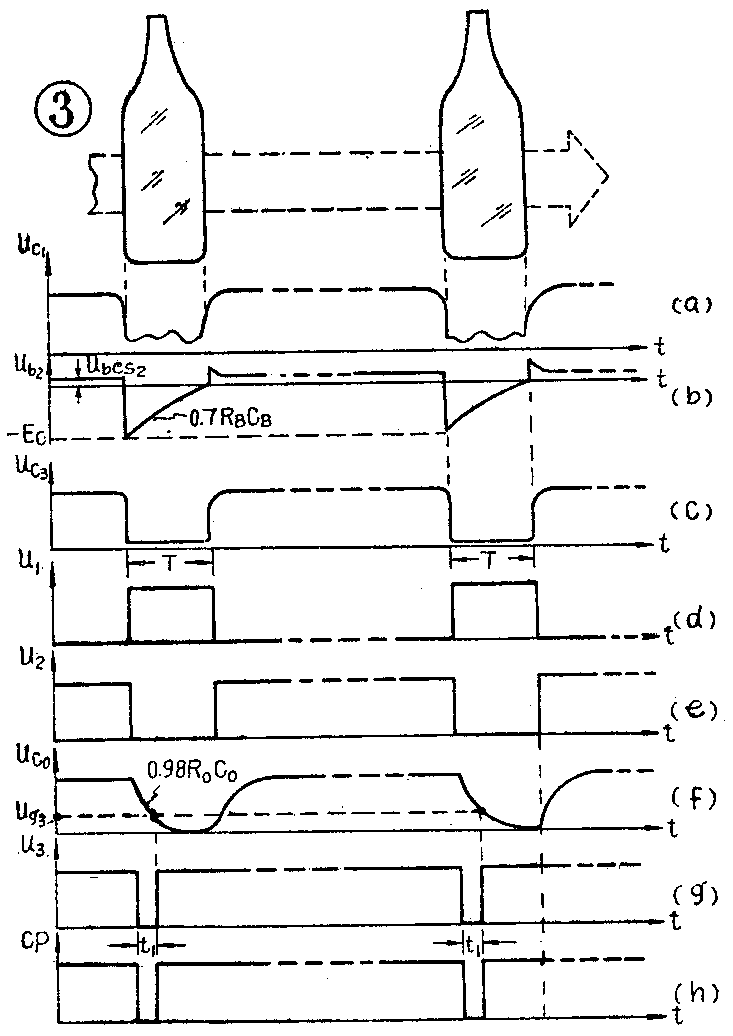

电路见图2，当传送带上没有玻璃瓶时，光电管受光直射是低阻，光电流很大，使I\(_{b1}\)≈0，BG1截止。这时u\(_{c1}\)≈Ec（＋5V），使二极管D反向截止。单稳态电路的静止状态是BG\(_{2}\)饱和、BG3截止。当玻璃瓶遮光瞬间，光电管呈高阻，I\(_{b1}\)增大，BG1饱和，u\(_{c1}\)从＋5V下降到0V（图3a），这个负跳变经RrC\(_{r}\)微分得到一个负脉冲，使BG2截止、BG\(_{3}\)饱和，也就是利用玻璃瓶前沿经光电管触发单稳态翻转。由于CB的放电使u\(_{b2}\)逐渐上升，当上升到BG2的导通电压时，BG\(_{2}\)才重新导通（图3b），电路又迅速恢复到静止状态。而此期内由于Ub2很负，玻璃瓶折射和透射干扰对截止管BG\(_{2}\)不起任何作用，起到了抑制干扰信号的作用，使得一个玻璃瓶只触发一次单稳。
积分型整形电路用五块7MY13型集成电路与非门以及R\(_{0}\)、C0组成。常态时因BG\(_{3}\)截止，uc3≈E\(_{c}\),YF1输出u\(_{1}\)为低电平“0”，YF2、YF\(_{3}\)输出（u2、u\(_{3}\)）都为高电平“1”（图3c、d、e、g），电容C0被充电至u\(_{c}\)（图3f）。当玻璃瓶前沿到来时，单稳电路翻转，uc3≈0,u\(_{1}\)＝“1”，虽然使YF2输出为“0”，但是C\(_{0}\)经R0和YF\(_{2}\)的放电需要时间，uc0不能突跳为“0”。所以YF\(_{3}\)的两个输入全为“1”，输出u3为“0”。此后C\(_{0}\)的放电使uc0逐渐下降到YF\(_{3}\)的关门电平（图3f中的ug3），YF\(_{3}\)输出U3又立即为“1”。此后经YF\(_{4}\)、YF5整形获得计数脉冲CP（图3h），其宽度t\(_{1}\)由R0C\(_{0}\) 决定。
几点说明
1．因玻璃瓶透明，使光电管的光电流和暗电流变化范围较小，为使BG\(_{1}\)可靠饱和、截止，电位器Rw的调节十分重要。BG\(_{1}\)截止条件：
I\(_{b1}\)=Ec-u\(_{b1}\)Rw+R\(_{b1}\)-IL≤0
即：R\(_{w}\)+Rb1≥\(\frac{E}{_{c}}\)-ub1I\(_{L}\)≈Ec;I\(_{L}\)
式中I\(_{L}\)为光电管光电流BG1饱和条件：R\(_{w}\)＋Rb1≤（0.9～0.6）β\(_{min}\)Rc1
式中：β\(_{min}\)为20；Rc1为2KΩ所以R\(_{w}\)的选值应在：EcI\(_{L}\)≤Rw+R\(_{b1}\)≤（0.9～0.6）βminR\(_{c}\)范围内。
2．单稳态电路R\(_{B}\)CB的取值。单稳延迟时间T取决于产品传送带速度和产品直径，也就是玻璃瓶经过光电管所需的时间，T过大会引起下一个产品的漏计，过小则不能完全抑制干扰信号，一般选择：
T＝0.7R\(_{B}\)CB=（1～1.1）\(\frac{d}{v}\)×6×10\(^{4}\)（ms）
式中v为传送带速度，单位米／分；d为产品遮光直径，单位米。
同时R\(_{B}\)应满足BG2饱和的条件，即R\(_{B}\)=βminR\(_{c2}\)1.5
根据以上两式，先选定R\(_{B}\)，再选取CB值。
3．积分整形电路C\(_{0}\) 、R0的取值。计数脉冲（CP）宽度t\(_{1}\)不能小于计数器翻转时间，也不能大于T值。一般取t1=0.98R\(_{0}\)C0。R\(_{0}\)一般取200～330Ω，C0应根据计数器而定，若采用中、低速触发器作计数器，一般取C\(_{0}\)=0.01～0.0047μF。（泸州玻璃厂 杨晓）
