日本生产的半导体分立器件,或其它国家按日本专利生产的这类器件,都是按照日本工业标准[JIS]规定的命名方法[JIS-C-7012(1966)]命名的。

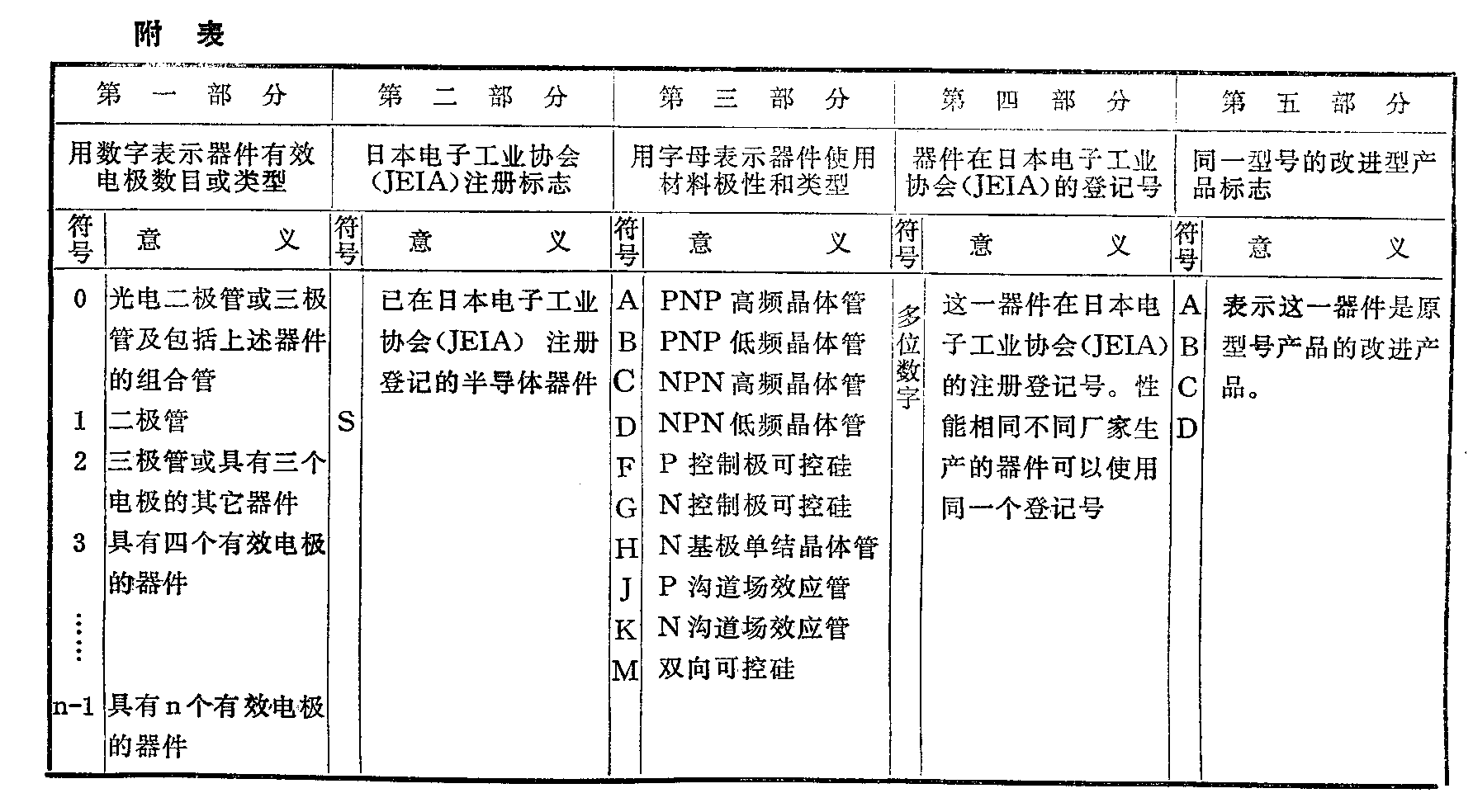

日本半导体分立器件型号由五部分组成,这五部分的符号及意义列于附表。

除以上五部分外,有时还加有后缀字母,表示附加说明,其符号和意义往往是各公司自己规定的。

后缀的第一个字母说明器件的特定用途,常见的有以下几种:

-M:表示该器件符合日本防卫厅海上自卫队参谋部的有关标准。

:表示该器件符合日本广播协会(NHK)的有关标准。

是日立公司专门为通信工业制造的半导体器件。

是日立公司专门为通信工业制造的半导体器件,并且采用塑封外壳。

菏撬上鹿咀盼ㄐ派璞钢圃斓母呖煽啃云骷

是东芝公司为通信设备制造的器件。

菏侨蠊疚ㄐ派璞钢圃斓钠骷

后缀的第二个字母常用来作为器件的某个参数的分档标志。例如,日立公司生产的半导体器件用 、标志器件的β值分档。

下面举几个实例:

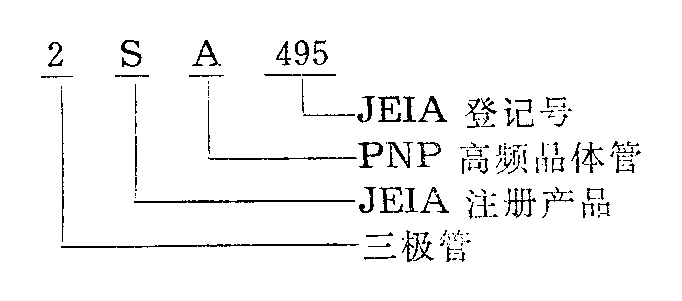

图1
图1 🔍原图 (682×301)

这是日本声宝GF-9494收录机用小功率放大管。

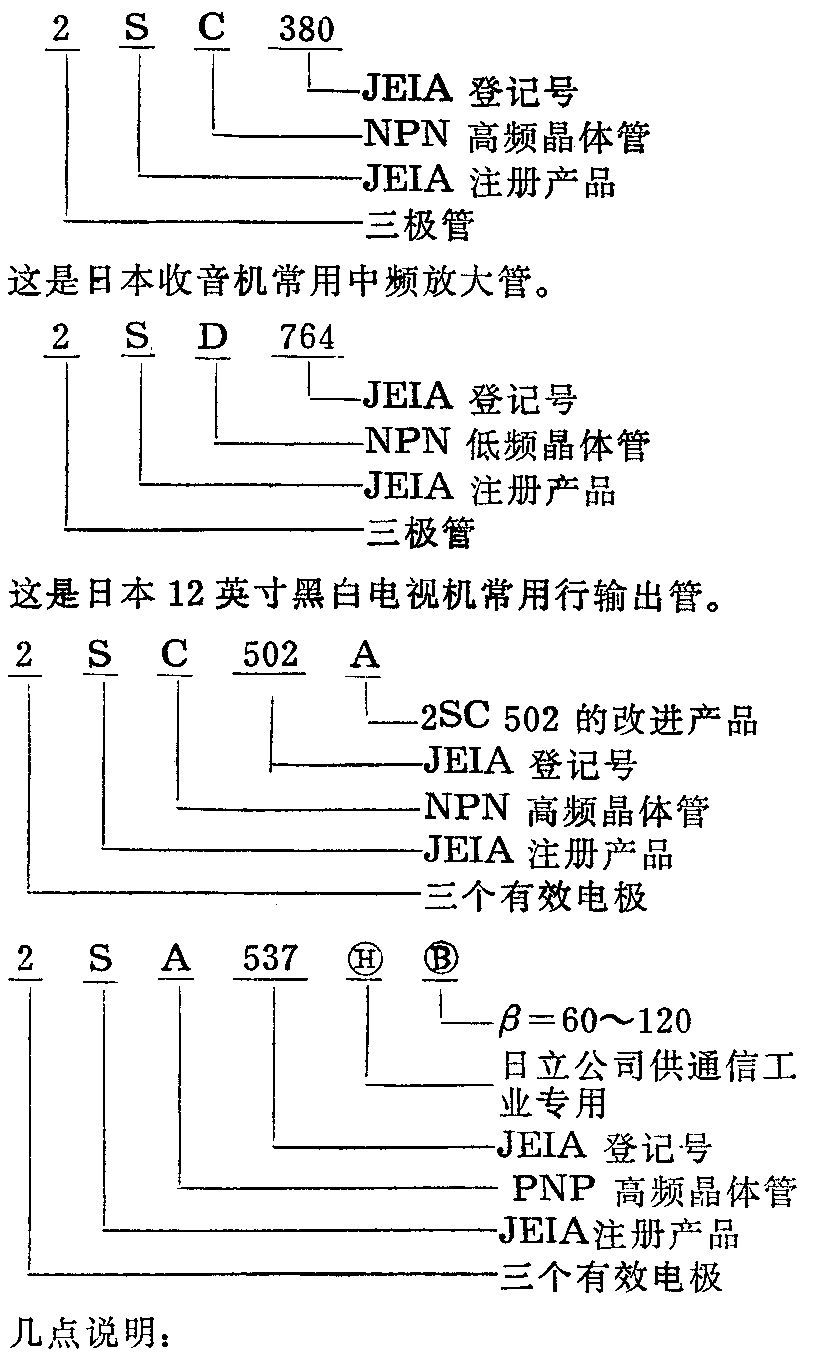

图2
图2 🔍原图 (817×1353)

(1)根据命名方法可以归纳出日本半导体分立器件型号的特征,那就是型号中的第二部分均为字母“S”。凡是以“1S”开头的半导体器件,都是日本生产的半导体二极管;凡是以“2S”开头的半导体器件,大都是日本生产的半导体三极管,或是具有三个有效电极(屏蔽用接地极不算有效电极)的场效应管、单结晶体管、可控硅等半导体器件。

(2)型号第三部分字母可以判断出是PNP型还是NPN型,但不能确定是何种材料(硅或锗),也不能确定其功率大小,这点与我国命名方法不同。

(3)型号中第四部分的数字只是该器件在日本电子工业协会(JEIA)注册登记的顺序号,并不反映器件性能上的任何特征。顺序号相邻的两个器件,在特性上可能相差很远,例如,2SC1103和2SC1104,前者P\(_{CM}\)=200毫瓦,而后者PCM=20瓦。一般情况下,顺序号可以反映形成产品的时间上的先后,登记号数越大,越是近期的产品。(张维力)

图3
图3 🔍原图 (1784×984)
