收音部分
M9930K 收音部分（一般称调谐器）的电路请参看图1，电路的上半部分自左至右分别为FM高频头（高频放大器和变频器）；AM变频兼FM／AM中放电路；AM检波器和FM鉴频器。下半部分自左至右分别是AM三个波段的输入电路；AM三个波段的振荡电路和立体声解码电路。该机由于使用了集成电路（以下简称IC），因此，节省了大量晶体管，简化了电路。整个调谐器各级，AM波段除检波以外完全由IC\(_{3}\)01来担任。FM波段除高频头和鉴频器采用三只硅高频管以外，其余分别由IC301和IC\(_{5}\)01担任。

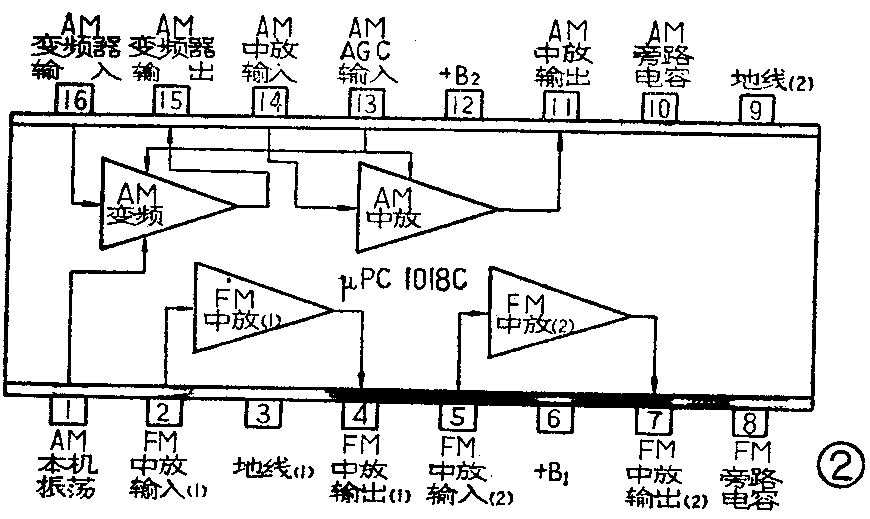

IC\(_{3}\)01（μPC1018C）内部包含一个AM变频器；一个AM中频放大器和两个FM中频放大器，共有16个引出脚。其方框图参看图2。调幅信号中波由磁性天线接收。短波1主要由磁性天线接收，拉杆天线起辅助接收作用。短波2由拉杆天线接收，天线回路由拉杆天线等效电容（约10P）和L108、L\(_{1}\)09组成。其谐振频率约为12MHz，位于波段的中间靠近低端的位置，天线回路与输入回路采用电容耦合（C\(_{121}\)）对高端有利，因为这样可以兼顾高低端的灵敏度。L107和L\(_{1}\)08用来抑制超高频频段的干扰和噪声。这三个波段接收到的高频信号经输入电路选择后，通过耦合电容C127送到IC\(_{3}\)01的AM变频器输入端去。R118在这里用来抑制寄生振荡。由L112、L\(_{113}\)、L114组成的振荡电路通过IC\(_{3}\)01的①脚也接到变频器，以便产生一个本机振荡信号，与外来信号进行混频。差频信号由输出，送到电容耦合双调谐中周T304和T\(_{3}\)05。D103和D\(_{1}\)04是阻尼二极管，用来保证整个波段上振荡电压的均匀。T305的次级输出的中频信号通过送到AM中频放大器去进行中频放大，放大后的信号由脚输出，经过T\(_{3}\)06送到二极管D301去进行检波。检波负载由R\(_{321}\)担任。C322和C\(_{323}\)是中频滤波电容。检波器输出的AGC电压，分别通过R321和R\(_{319}\)馈送到脚，对AM变频和中放进行AGC控制。由于AGC控制了两级，所以AGC控制特性较好。输入信号变化40dB时，输出仅变化4dB。调幅波段的混频增益约16dB，中放增益约70dB，检波衰减约20dB，整机中波灵敏度约0.6毫伏／米。短波灵敏度约50毫伏。由于中频谱振回路设计得较简单，只用了一级双调谐和一级单调谐回路，因此选择性较差，约23dB。
调频信号由拉杆天线接收，其输入电路采取不调谐形式，实际上由三个固定频率的谐振回路所组成。L\(_{1}\)01和C101串联谐振于波段高端（108MH\(_{z}\)）。L102和C\(_{1}\)02并联谐振于波段低端（88MHz），这样一来，波段高低端的灵敏度可以得到兼顾。为了提高波段高端的假象波道衰减的指标，又加入了并联谐振回路L\(_{1}\)03，C103，这个回路谐振在108MH\(_{z}\)的假象频率即129.4MHz。信号经输入回路选择后送到Q\(_{1}\)01组成的共基极高频放大器去进行高放，L104与VC-1，CT-1，C\(_{1}\)07组成的谐振回路作为高放级的负载，起谐振选择作用。由Q102组成的共基极变频级通过C\(_{1}\)09回授，构成了一个考毕兹振荡器，作为本机振荡。其振荡频率由L106与VC—2，CT—2、C\(_{116}\)等组成的谐振回路决定。L105和C\(_{111}\)组成一个中频串联谐振回路，对10.7MHz的中频呈现极低的阻抗，因此可以大幅度地提高整机的中频波道衰减指标。B\(_{1}\)01是一个管状磁芯，套在Q102的发射极引线上，形成一个极小的电感，用来抑制变频管的超高频寄生振荡。从C\(_{1}\)08送来高放输出信号与本机振荡进行混频。其差频信号由调频中周T301进行谐振选择。D\(_{1}\)01是阻尼二极管，对于天线输入1毫伏以上的大信号起限幅作用。T301将10.7兆赫的中频信号选择出来，由次级送到I\(_{C3}\)01的②脚去进行第一次中频放大，由④脚输出，经陶瓷滤波器选择之后再送到⑤脚进行第二次中频放大。其输出由⑦脚送到Q301和D\(_{3}\)02、D303构成的鉴频器进行鉴频，这个鉴频器是一个对称式比例鉴频器，鉴频后的音频信号由电阻R\(_{315}\)和R316的交点输出。其直流成分经过R\(_{317}\)、R327和Q\(_{326}\)滤波后，由R326馈送到二极管D\(_{1}\)02的两端去进行AFC控制。D102是变容二极管，它的结电容随着PN结上的直流电压而改变。这个电容通过C\(_{115}\)耦合到本振回路，影响着本振频率，起AFC作用。IC301的其他引出脚的接法是：③⑨脚接地，⑥脚接两个FM中放的电源。脚接AM变频和中放的电源。⑧⑩两脚分别接分路电容C\(_{3}\)06和C320。调频波段的高频增益约14dB。第一中放增益约30dB。第二中放增益约26dB。鉴频增益约10dB。调频波段灵敏度为2μV；±250KH\(_{z}\)的选择性约14dB。本机调频波段是按立体声接收方式设计的，所采用的制式是目前国际上最常用的导频制。这种调频立体声广播制式具有兼容性。也就是说，用立体声接收机既可以收立体声调频广播，又能接收单声道调频广播。当接收立体声信号时，经过高放、变频、中放、鉴频之后，必须再加入一级立体声信号解调器，才能将原来的左、右两路音频信号解调出来。本机的立体声解调器是采用集成电路HA11227来担任的。它的内部电路如图3所示，这是一种锁相环解调方式。其工作原理大致是这样的：在IC501内部有一个76千赫的压控振荡器。其振荡频率可由R\(_{5}\)03、R504及C\(_{5}\)06的RC时间常数来调整。76千赫的方波用2个触发器分频，分别得到38千赫副载频信号和19千赫导频信号。

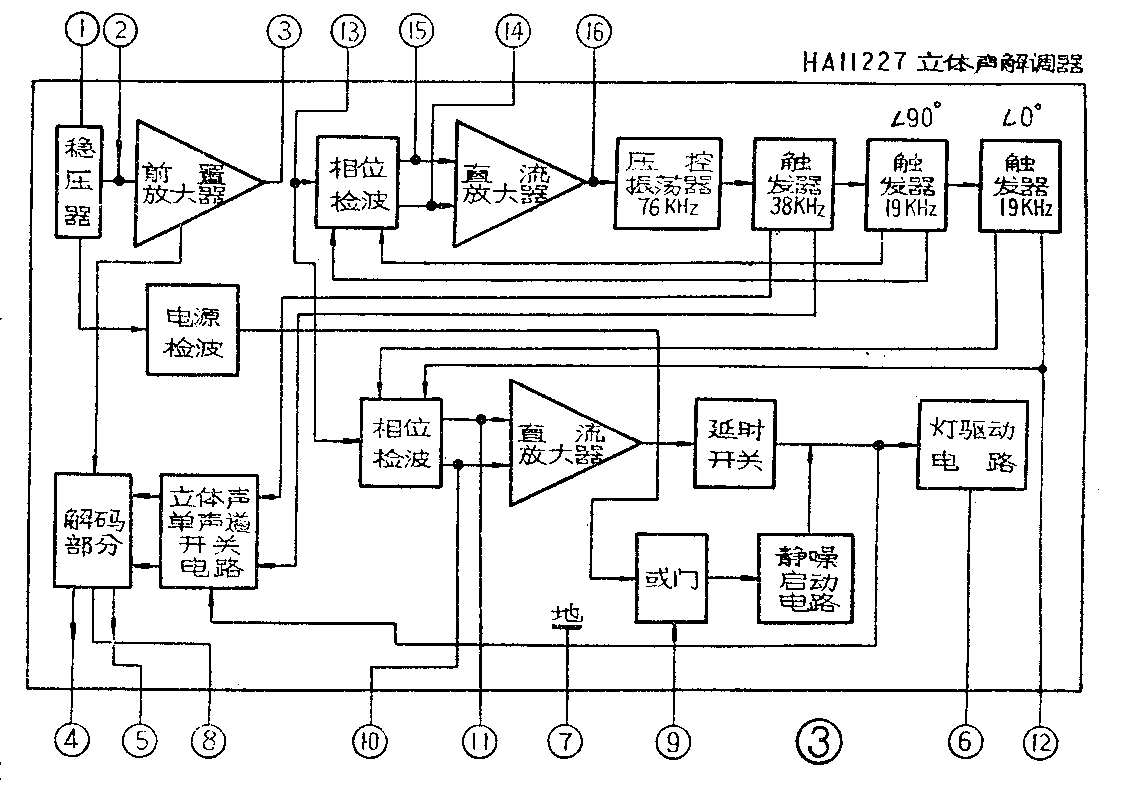

调幅波的检波输出信号或调频波的鉴频输出信号（单声道的或立体声的）通过开关S\(_{1}\)-10变换，经C501送到IC\(_{5}\)01②脚。由内部的前置放大器放大之后送到③脚，再经外电路C502耦合到脚。当S\(_{1}\)-10拨到调频波段，并收到足够大的立体声调频信号时，送到解调器HA11227的信号是立体声复合信号，此时解调器内部产生的导频信号和立体声复合信号中的导频信号通过锁相环进行相位锁定，保证解调器内部的导频信号和电台发送的导频信号严格同步。因此解调器内部的副载频信号也就与外来的副载频信号严格同步了。这个副载频信号控制着一个开关电路。它使立体声复合信号轮流进入解码部分。经过解码之后，分别从④⑤两脚得到左右声道的音频信号。然后通过CR－501和CR－502送到录放部分进行低频放大。与此同时，外来的导频信号还通过指示灯驱动电路控制一个发光二极管D501使其发光，以便指示本机正在接收立体声调频广播。度盘上的FM立体声指示小红灯就是D\(_{5}\)01。CR－501和CR—502是一对38KHz的滤波器，这是一种RC组合件，用来滤掉音频信号中的副载频成分。R\(_{5}\)05、C502和R\(_{5}\)06、C508是一对去加重网络，其作用是按一定规律衰减音频信号中的高音频成分，以便恢复音频信号的本来面目。这是因为在电台发射时，为了提高信噪比，音频的高端部分已被有意地提升了（即预加重），因此，接收时必须有意地把音频高端部分再衰减下来，才能恢复信号的原来面貌。
当S\(_{1}\)-10拨到调幅波段或者虽然拨到调频波段但接收到的是单声道的调频台时，送到解调器的信号是单声道信号。此时，因信号中没有导频信号，集成电路内的静噪启动电路输出一个信号，使立体声/单声道开关电路工作在单声道状态，38KHz的开关信号不能输入到解码部分。因此，送到解码部分的单声道信号被均衡地分送到左右信道的输出端。所以，两路扬声器发出的声音是完全一致的，听起来没有立体感。另外，当收音机拨到调幅波段时，S\(_{1}\)-9将8.4V的电源电压通过R515和D\(_{5}\)02加到了IC501的，使电路内部的副载频发生器停止工作，避免了对电路的不必要的干扰。当我们收听微弱的立体声调频信号时，由于信噪比过于低劣，收听效果不佳。此时，HA11227内部的静噪启动电路同样能使立体声／单声道开关电路工作在单声道状态。这时扬声器发出的声音是单声道的，但信噪比得到了一定的改善。本机立体声调频信号的启动输入电平约10μV。有时听众想变立体声接收为单声道放音，可将机顶的立体声/单声道开关S\(_{763}\)扳到单声道一边。此时8.4V的电源电压通过S763、R\(_{515}\)、D502加到了上，使副载频发生器停止工作，立体声就变成了单声道。脚是电路内部19KH\(_{z}\)的导频信号的引出脚。当机器正常工作时，我们可以在检测端子TP4测得其电压约1伏，其波形接近方波。
收音部分的电源供给由录放部分总电源经退交连电阻R\(_{711}\)和开关S704（在录放部分）输入。其输入电压约为8.4伏。为了保证收音机的降压特性，本机收音部分采取了双重稳压措施。首先是将8.4伏的电源电压经R\(_{325}\)和稳压二极管D304稳定为4.7伏，供IC\(_{3}\)01及各三极管集电极电源使用。另外，由R324和双二极管（即两只二极管倾向串联）D\(_{3}\)05构成的稳压电路将电源电压稳定为1.2伏供各三极管基极电源使用。由于IC501本身内部带有稳压装置，所以不需加外部稳压，而由8.4伏电源直接供电。(录放)
