发光二极管功率电平表用发光管作为显示元件。输出功率大时，亮着的发光二极管的数目增多；输出功率小时，亮着的发光二极管的数目减少。因此可以用它反映音量的变化情况。传统的动圈表头式功率表反映速度缓慢，对于强烈瞬态变化的信号根本无法反映出来，而且表头刻度用分贝值表示时是不均匀的。用发光二极管做成的功率显示器反映迅速、量程宽阔、线性响应良好，而且美观。
图1是显示器的线路。它从0.2瓦开始显示，输出功率在1瓦～100瓦范围内的音响设备都适用。输入的音频信号首先经一分压电位器W，然后经过倍压整流电路，将信号送至晶体管BG\(_{1}\)的基极，当BG1基极上的信号电压达到0.6～0.7伏时，BG\(_{1}\)由截止变为导通，集电极回路中的发光二极管LED1点亮。当信号电压超过二极管D\(_{1}\)的正向导通电压时（硅管约0.6伏～0.7伏，锗管约0.2～0.3伏），D1导通，就有信号电压加到BG\(_{2}\)的基极。但是要想使BG2导通，LED\(_{2}\)点亮，必须在BG1导通电压的水平上再加上D\(_{1}\)的正向导通电压才行（共约1.3～1.4伏）。D1～D\(_{8}\)是串联起来的，如果二极管规格一样，可以此类推得知，要想使BG9导通，LED\(_{9}\)点亮，必须在BG1导通电压的水平上再加上8个二极管的正向串联电压才行（共约5.4～6.3伏）。实际上，由于BG\(_{9}\)的b、e极之间需加一定电压才能导通，所以输入电压还要更高些才行。显然，一定大小的信号电压，可使一定数量的发光二极管点亮。信号电压低时，点亮的发光二极管数目较少；信号电压增大时，亮着的发光管的数目会成比例地增加。
图1中，R\(_{1}\)～R9是晶体管基极限流电阻，R\(_{1}\)0～R18是发光二极管的限流电阻。R\(_{1}\)0～R18的数值可近似地通过公式R=（E\(_{C}\)-V发）／I求出，式中E\(_{C}\)是电源电压，V发是发光二极管的压降，I是发光管的工作电流。例如，当E\(_{C}\)=6伏，V发=1.5伏，I=30毫安时，R=（6～1.5）／0.03=150欧。可以看出，只要改变R的数值，就可以使发光管适应不同的电源电压。在电流不变的情况下，电源电压越高，限流电阻的瓦数也要求越大，本文选用1／4瓦电阻；三极管可用3DG型的任何一种管代用，β值取大些较好，反向耐压BV\(_{ceo}\)应大于所用电源电压；二极管可选用2CK、2CP型等硅管，最好选用开关时间小的，并且正、反向耐压应满足要求。
装好以后，就可以进行调试。本显示器的输入端接到音响设备的喇叭两引线上。调整电位器W，使音响设备在最大输出功率时，显示器的全部发光管点亮即可。此时W的滑点位置就可以不动了。
如果音响设备的输出功率较小，图1中分压电位器W也可以不用。此时显示器上的发光管点亮六个，所显示的功率就约1瓦；点亮九个管就约3瓦。如果发光管设计的再多些，显示的功率也就再大些。

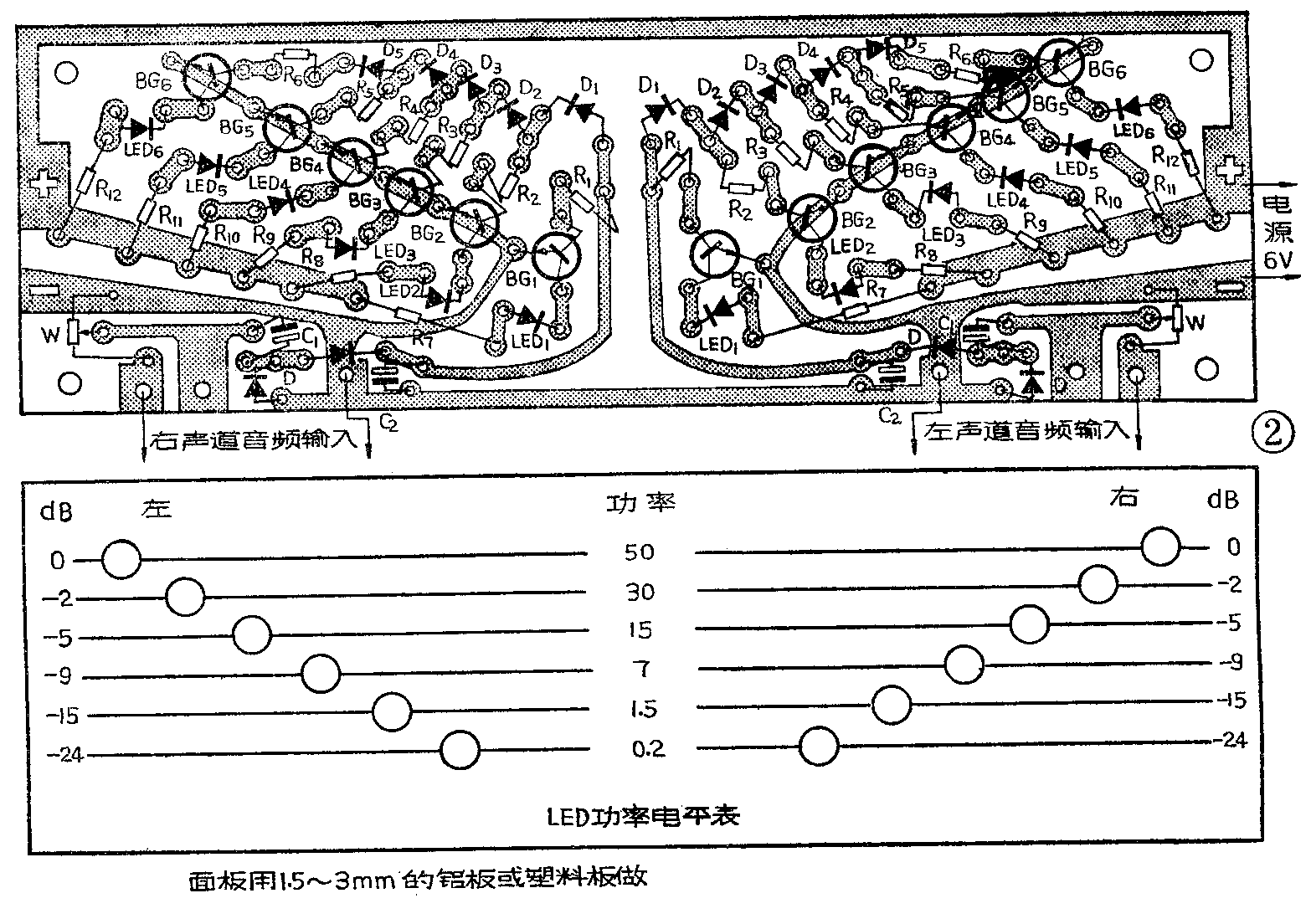

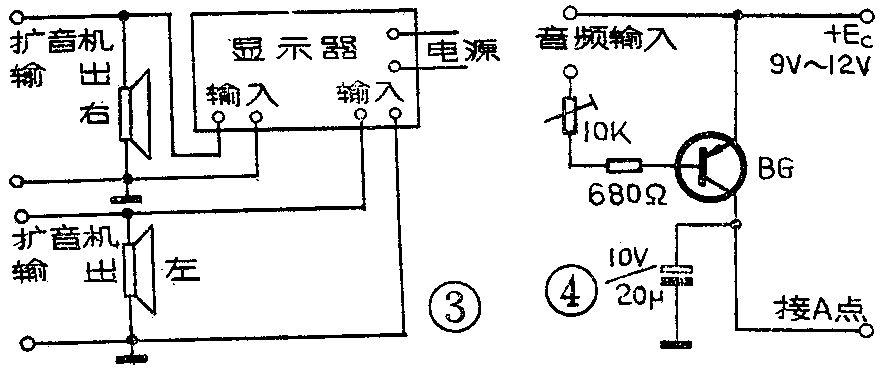

如果音响设备是两个声道，可将两块相同的线路装在一块印刷线路板上，如图2。图中左右声道各有六个发光管，基本单元电路和图1一样，只是每个声道仅用了六个发光管。因为加了一分压电位器W，所以各声道显示的功率约达1～50瓦。如果不用分压电位器W，则显示功率仅约1瓦。接入音响设备时示意图如图3。
上面所介绍的线路适用于输出功率较大的设备。如果按图4改动一下，可适用于输出功率较小的收音机、录音机等音响设备。图中，三极管BG最好选用硅材料做的PNP管，如3CG、3CX等。发光管的个数多些，所用电源电压要高些。(温敏)
