电视机的清晰度不好，通常采用改变视频放大器发射极和集电极回路中元件数值的方法，来提高高、中频信号的增益，从而使这些信号成分所决定的图象细节更加清晰。但是，这种改进是以牺牲大区域间对比度来得到的。下面我们介绍一种不改变视频频率特性又能提高清晰度的简单办法，即附加勾边电路的办法。
具体电路如图1所示。如果在晶体管的基极上注入如图2（a）所示的方波信号，那么，在输出点B得到的将是发射极的输出波形和集电极的输出波形两者互相叠加的信号。当发射极的电位器W置于最大值时，发射极输出的信号大于集电极输出的信号，所以B点输出信号的波形类似于基极输入的波形，如图2（b）所示。当发射极电位器W置于零值时，集电极与发射极输出的信号与R\(_{3}\)、R4的比值有关，因为R\(_{3}\)＞R4，所以B点输出的信号主要取决于集电极信号。又因为集电极输出的信号，经过C\(_{3}\)R5等元件组成的微分电路后，其波形如图2（c）所示，因此，适当调整W，可使B点输出的波形如图2（d）所示。它的特点是在脉冲的前后沿处均有一个过冲现象，且不带有任何衰减振荡。大家知道，由于电视机调整或选件不当，也会使视频信号出现过冲现象，如图3所示。但这种过冲仅出现在脉冲的上升前沿处，且有衰减振荡，这就是所谓的振铃现象，使图象出现镶边。但是，在显象管上注入如图2（d）所示的视频信号后，在图象四周将出现均匀的加重现象，图象各部分之间分界线变得明显，所以画面也就清晰多了。

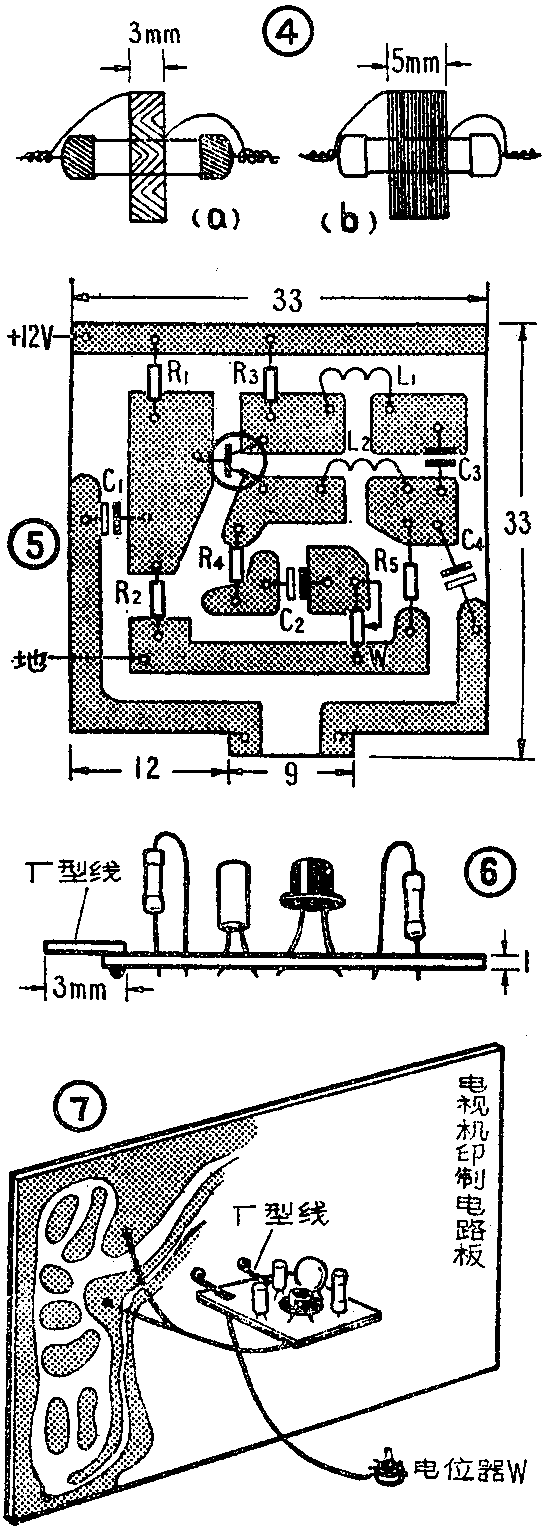

图1所示电路各元器件的数据如图中所注。所有电阻均采用1／8瓦的碳膜电阻，电容C\(_{1}\)、C2、C\(_{4}\)采用耐压6伏以上的电解电容器，C3采用瓷片电容。W用1／4瓦的小型碳膜电位器。晶体管选用高频硅管，如3DG6A、3DG4、3DG12A等，放大倍数可在60～100之间选取，稍小一点也可以。电感L\(_{1}\)、L2可以按照20μH、100μH的电感量，购买一种叫做色码电感的成品电感。这种电感体积小，使用方便。但要求功率为0.125～0.25W，误差为±5％左右为好。也可以自己绕制，有条件的同志可以用蜂房绕线机自制L\(_{1}\)、L2，方法是用一个体积稍大一些的1／8W或1／4W100K碳膜电阻作骨架，用φ0.1毫米的丝包线，绕成宽度为3毫米左右的蜂房线圈，如图4（a）所示。20μH的绕25圈左右，100μH的绕120圈左右。引出线绕焊在电阻的引线上。如果绕成蜂房式线圈有困难。也可以在上述骨架上平绕而成，如图4（b）所示。如果把宽度控制在5毫米左右，那么，绕制圈数基本上与蜂房式的相同。另外，也可用电视机视频放大器的补偿线圈改制，如果补偿线圈的宽度和线径都同上述，只要按比例减少一些圈数即可。如果不同，可根据标称的电感量和圈数推算出所需要的圈数。例如补偿线圈的电感量为160μH，对应圈数为220圈，则所需留下的圈数N≈100×220／160≈130（圈）。
图5为1：1的印制电路板图。先按图中尺寸准备好一小块铜箔板，再用腐蚀法或刀刻法按图中线路制作好。然后打光用酒精洗净，涂上酒精松香助焊剂，就可以焊接元件了。焊完后通电测量，一般只要保证晶体管的各极电压符合图1中所注数值，就能正常工作。有条件者也可以用脉冲示波器（SBT－5），在输入端注入脉冲信号，在输出点B看到的波形应该如图2（d）所示的那样。其幅度应为1.2V\(_{P}\)左右。
在印制电路板的凸出处焊上两根直径为1～1.5毫米的倒L形镀银线，其长度和焊接法如图6所示。这两根倒L形引线是为焊在电视机上用的，它既起固定作用，又是引线。再准备3厘米和20厘米的两根屏蔽线，作为该电路板的电源引线和调节电位器的连接线。要用塑料管套好，以免与它处短路。把勾边电路的印制板焊到电视机的电路板上的方法，应根据各种型号电视机的具体情况来定。对于立式电路板，可以焊在铜箔面一侧，如图7所示。镀银倒L型引线的两个头，直接焊在预视放至视放级之间的耦合电容的两个孔眼上（将耦合电容去掉）。＋12伏电源从预视放级的电源线引出。如果电视机的印制电路板是卧式的，勾边电路的印制板可焊在元件一侧的同一位置上。但是要注意不要与其它元件相碰。通电使用时，可根据需要调整电位器W，以改善画面的清晰度。一般情况下，一次调好就不必再动了。由于电视台的信号也在变化，所以不能根据信号的瞬时状况调节电位器的位置。(邵大川)
