简单的键控型AGC电路
集成电路电视机大多采用峰值型AGC电路，而对分立元件AGC电路来说，由于键控型AGC电路使用元件较少，并有一定的抗干扰性能，故在进口机中得到广泛采用。图4是索尼TV－122CH型电视机的键控型AGC电路。其基本原理是：当预视放送来的全电视信号幅度小于AGC门管Q\(_{2}\)05的导通电平（即接收微弱信号）时，Q205截止，整个AGC电路不起作用。此时图像中放AGC电压等于电源电压（11伏）在电阻R\(_{223}\)和R222上的分压，即为11×R\(_{223}\)/ R223＋R\(_{222}\)=111×1.8K／12K＋1.8K≈1.4伏；高放AGC电压等于电源电压（11伏）在电阻R224和R\(_{225}\)上的分压，即为11×R224／R\(_{224}\)＋R225=11×12K／12K＋62K≈1.8伏。考虑到高放管接入后的分流作用，实际高放AGC电压将略小于1.8伏。不难看出，此时二极管D\(_{2}\)02处于反偏而截止。当全电视信号幅度达到使Q205管导通电平（即接收到较强信号）时，由于行扫描逆脉冲（即键控脉冲）同时到达Q\(_{2}\)05管集电极，故Q205由截止状态转为导通，并通过D\(_{2}\)03向电容C217充电，使C\(_{217}\)上的电压（即中放AGC电压）上升。接收到的信号越强则AGC电压上升越高，中放电路增益降低越多，从而使预视放输出的全电视信号幅度基本保持恒定。当接收到的信号增强至使C217上的电压从1.4伏上升到2.5伏时，二极管D\(_{2}\)02开始导通。导通电流在电阻R224上产生压降，使高放AGC电压上升，高放增益下降。可见高放级AGC起控比中放级晚，这是利用二极管D\(_{2}\)02来获得一定的延迟量的。这就是所谓“延迟式”高放AGC电路。这个电路的特点是充分发挥键控AGC电路增益高、负荷能力强的优点，可以不另设AGC放大或高放延迟式AGC放大等电路，使所用元件数量大大减少，又毋需调整。其缺点是AGC充放电回路时间常数偏大，因此AGC反应速度较慢。对低频干扰（如日光灯干扰等）的抑制能力较差。
单脉冲型AFC鉴相器

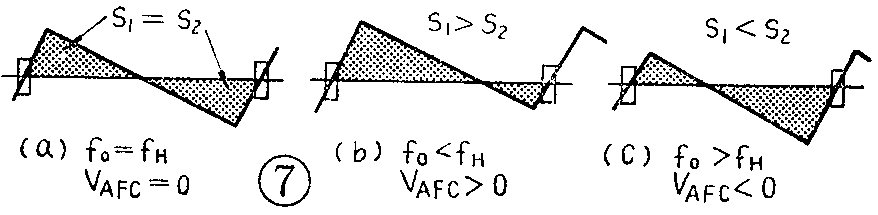

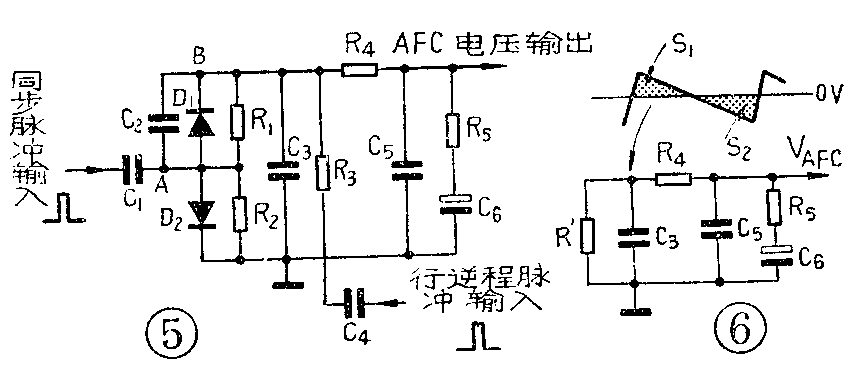

国产电视机行AFC电路多采用平衡型鉴相器，其优点是鉴相灵敏度高和行频引入范围宽。这种鉴相器适应于电网频率不够稳定，造成电视台发出的行同步信号（指电源锁相行同步信号）频率变化较大，要求电视机的行频引入范围较宽的情况。上述进口电视机大多数采用单脉冲型鉴相器，如图5所示，特点是元器件少、电路简单可靠。其工作原理简述如下：行同步信号经电容C\(_{1}\)输入；由行输出级反馈来的逆程脉冲经电容C4隔去直流成分，再加到R\(_{3}\)、C3组成的积分电路，在C\(_{3}\)上形成锯齿波比较电压。对行同步脉冲来说，C3容量较大可视为短路，于是B点相当于接地。无同步信号输入时，二极管D\(_{1}\)、D2基本上不导通，由D\(_{1}\)R1和D\(_{2}\)R2组成的等效电阻R＇较大，可视作开路，图5鉴相器可简化成图6。锯齿波比较电压以0伏为中心电平，对C\(_{3}\)充放电。充电电荷（相当于面积S1）和放电电荷（相当于面积S\(_{2}\)）相等，C3上平均电压为0，此时无AFC电压V\(_{AFO}\)输出，行振荡器维持自由振荡频率。在同步信号输入期间，二极管D1、D\(_{2}\)导通，这时按照行振荡频率f0与行同步脉冲频率f\(_{H}\)之间的关系分三种情况：①行振荡频率与同步脉冲频率相同。行同步脉冲中点与锯齿波逆程中点重合，电容C3上的充电电荷（面积S\(_{1}\)）与放电电荷（面积S2）相等，C\(_{3}\)上平均电压为0，即VAFC=0，如图7（a）；②行振荡频率f\(_{0}\)比同步脉冲频率fH低即f\(_{0}\)＜fH，相位滞后，如图7（b），造成C\(_{3}\)的充电时间大于放电时间，即S1＞S\(_{2}\)，C3上的平均电压为正，即V\(_{AFC}\)＞0，输出正的VAFC，经R\(_{4}\)、C5、R\(_{5}\)、C6滤波，形成平滑的直流电压去控制行振荡器，使振荡频率升高直到与同步脉冲频率一致；③与上述②相反如图7（c），即当f\(_{0}\)＞fH时，由分析可得V\(_{AFC}\)＜0，输出一个负电压去控制行振荡器，使振荡频率降低到同步脉冲频率一致。显然，这里应采用NPN型晶体管组成行振荡器，以使得它的振荡频率随VAFC的增加而变高。
单脉冲型鉴相器的不足之处是鉴相灵敏度较低，行频引入范围较窄，实测结果仅有400～600H\(_{Z}\)。此外输入阻抗较低，造成同步分离级负载较重，易使分离后的信号波形变形。
二极管截止式消亮点电路
国外12英寸显像管的阴极电子发射能力比较强，对消亮点电路要求较高。上述电视机以P－24A、P－26D和TR－602D的消亮点电路效果较好。它们采用的是一种二极管截止式消亮点电路，如图9。关机后对射束电流的有效截止时间至少在1分钟。

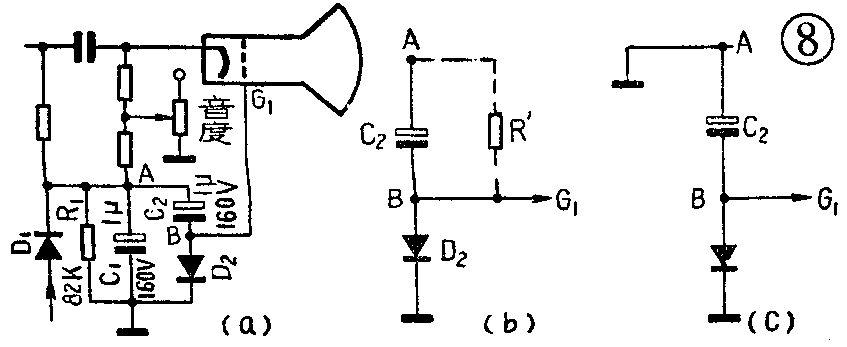

图8（a）中D\(_{1}\)为110V电源整流管、C1为滤波电容、R\(_{1}\)为泄放电阻，显像管栅极G1经二极管D\(_{2}\)接地。电视机工作时，A点电位为110V，电容C2存在微小的漏电流，相当于C\(_{2}\)并联了一个数十兆欧的漏电阻R＇，见图8（b）。因此B点电位由R＇和D2的正向电阻R\(_{D}\)分压决定，即VB=110×R\(_{D}\)／R＇＋RD。由于R＇》R\(_{D}\)，VB≈0即相当于显像管栅极接地。这时C\(_{2}\)上所充电压为110V，其极性是A端为正，B端为负。在关机瞬间，电容C1上电荷通过R\(_{1}\)迅速放电，使A点电位下降到0，相当于A点及显象管阴极接地，见图8（c）。显然，B点对地电压相当于B点对A点的电压，等于-110V，也就是说栅——阴之间加上了-110V电压，将电子束截止。
二极管D\(_{2}\)的反向漏电流极小，实际约1μA，其等效漏电阻R'D=110V/1μA=110MΩ。关机后电容C2上所充电荷通过R＇\(_{D}\)放电，其放电时间τ≈C2R＇\(_{D}\)= 1μ×110M=110秒。可见，栅极上的反向截止电压（-110）可以维持很长时间，使电子束处于截止状态，从而得到良好的消亮点效果。
电阻R\(_{1}\)的作用是使关机后的瞬间，电容C1上的电荷迅速释放，使A点电位迅速下降到0。若R\(_{1}\)取得过小，会增加消耗功率，为了减小C1R\(_{1}\)时间常数，C1数值取得较小。这里取C\(_{1}\)的放电时间常数τ＇=C1R\(_{1}\)=1μf×82K≈0.08秒。
有时为了使电视机工作时，显像管更可靠地接地，在电容C\(_{2}\)上并联一个数兆欧电阻，以增加D2的导通电流。但是其阻值过小会缩短截止电压的维持时间，通常取4.7MΩ以上。
改进型直流稳压电源
上述电视机的稳压电源电路，对提高其交流电网降压特性和减少元器件方面，都有值得借鉴之处。这里分析两种有代表性的电路。
1.1Z－T280U1型机的稳压电源，见图9，图中各点直流电压系交流电压为220V时的实测数值。取样管Q\(_{7}\)01和推动管Q702的集电极电阻（R\(_{7}\)03和R702）不象通常那样和调整管Q\(_{7}\)03的集电极相连，而是接到行扫描电路升压电容C616正极端。这对改善交流电网电压下降时的稳压特性大有好处。
假定Q\(_{7}\)02和Q703的电流放大倍数β均为70，则两管总的β=70×70≈5000；又假定稳压电源负载电流为1A，则Q\(_{7}\)02基极注入电流Ib2=0.2mA。从图10（b）可知，Q\(_{7}\)01集电极电流IC1与I\(_{b2}\)以及流过电阻R703的电流I的关系为I\(_{C1}\)=I－Ib2。
如果R\(_{7}\)03仍按通常那样与Q703集电极连接，则当交流电网电压下降致使Q\(_{7}\)03集电极电压VC随之下降到12.2V时，电流I=12.2－12／1K＝0.2mA，I\(_{C1}\)=I-Ib2=0。显然，稳压电源无法正常工作。其结果是输出电压下降，稳压性能变差。
按电路实际接法，电压基本上保持在15.5V，而与V\(_{C}\)无关，即Q701电流I\(_{C1}\)将保持在IC1＝15.5-12/1K－0.2≈3.3mA。即使V\(_{C}\)下降到接近12.2V时，电路仍能正常工作，输出电压保持为10.8V，直到Q703的V\(_{ce}\)小到接近该管饱和压降Vces为止。通常Q\(_{7}\)03集电极电流1A时的Vces仅零点几伏。
根据同样道理，R\(_{7}\)02也采用与R703相同的接法。
电阻R\(_{7}\)01不仅将负载电流分流，减小调整管Q703的功耗，还起到启动稳压电路工作的作用。否则开机瞬间，行扫描电路无15.5V电压，晶体管Q\(_{7}\)02、Q701就无法工作。
该电路的缺点是稳压电源与行扫描电路相互牵制较大。行扫描级出故障有可能影响稳压电源的正常工作。

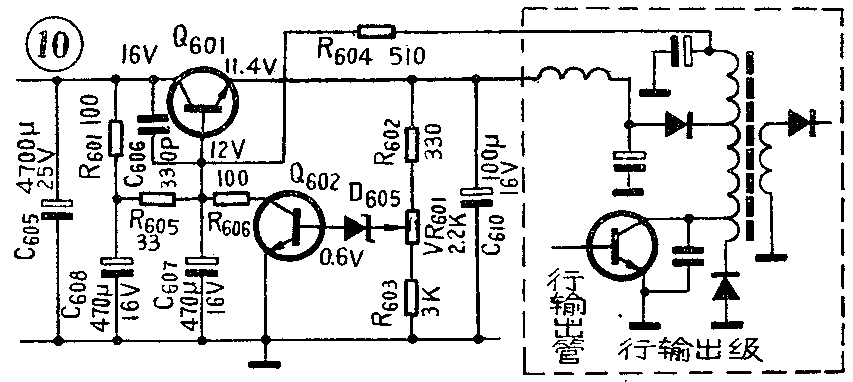

2．TV－122CH型机的稳压电源，见图10。它的一个特点是用了两只高β的晶体管，其中调整管Q\(_{6}\)01的β约为150，推动管兼取样管Q602的β约为200，因此比普通稳压电路节省了一只晶体管。由于Q\(_{6}\)02通过电流较大，约60mA，为了避免基准稳压管功耗过大，D605不按通常方法接到Q\(_{6}\)02的发射极，而是串接在基极回路。这样D605的电流仅有一百多微安。当然要求稳压管要具有良好的小电流稳压特性。
另一特点与12－T280U1型机相同，但是电路的具体连接有所差别。Q\(_{6}\)02的集电极电阻分成两部分，其中R604（510Ω）接于行输出级升压电容正端；另一组R\(_{6}\)01、R605（共133Ω）则仍按通常的接法与调整管的集电极相连。因R\(_{6}\)04的阻值比R601、R\(_{6}\)05大得多，故只有当Q601集电极电压较低时，R\(_{6}\)04的作用才明显。一般主要是R601、R\(_{6}\)05起作用。这样Q601的C-E极间就不必并联电阻了。同时，行扫描电路出现故障时，稳压电源的工作也不会受多大影响。
采用了新元器件
除了上述一些特点之外，目前在国外电视机中，广泛采用了图像及伴音中频滤波器，配合集成电路，可以使电视机的调整大大减化。其中6.5MH\(_{Z}\)陷波和6.5MHZ伴音中频谐振电路常用陶瓷滤波器。而较为复杂的图像中放特性，则用声表面波中频滤波器来获得。以12－T280U1电视机为例，它采用了声表面波中频滤波器和6.5MH\(_{Z}\)陶瓷滤波器后，取代了分立元件机中的10个中频变压器，使整机基本上毋需调整元器件的总数量，比普通的分立元件12英寸电视机减少一半。(费钥)
