自制多线插头插座

🏠 首页 《无线电》杂志 1980年 🔗 第8期 🔗 第32页 分类:答读者问 🔗 阎恭举 🔗

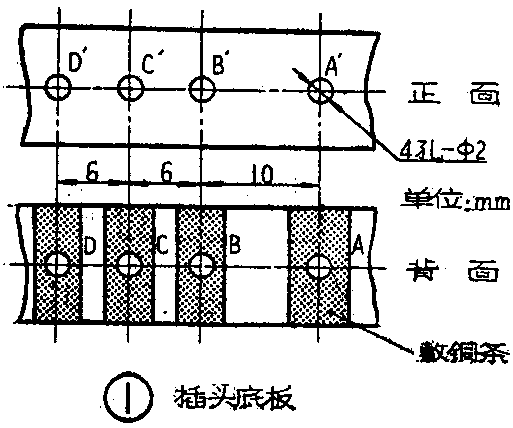

1.插头制作:①我们在整机印刷线路板边角上留出30×10(平方毫米)单面敷铜板来制作多线插头的底板。在敷铜的那一面上,如图1(b)所示刻出四条敷铜条。在四条敷铜条中心线上分别打上直径为2毫米的小孔,即A.B.C.D孔。A孔条与B孔条之间隔距大些,用以防止线头错接。插头底板的另一面见图1(a)。②找一根直径1.5毫米的裸铜线,按图2所示尺寸截下四段,将每段的一端磨尖、磨光滑,四个插钉就制成了。此四个插钉待插座做好后再焊到插头底板上去。

图1
图1 🔍原图 (513×428)
图2
图2 🔍原图 (271×213)

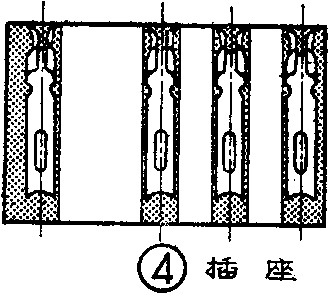

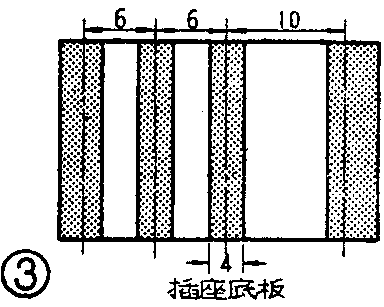

2.插座制作:①找一块20×30(平方毫米)的敷铜绝缘板制做插座底板。按图3所示在敷铜板上画四个长条,然后用小刀把影印部分铜皮刻去,四个敷铜条的位置要与插头板的一致。②找一个小七脚或小九脚电子管管座,将中间铆钉去掉,取出四个插孔。如图4所示位置,将它们焊在插座底板上,插座就制成了。

图3
图3 🔍原图 (384×307)
图4
图4 🔍原图 (331×296)

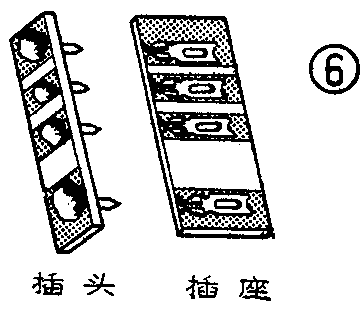

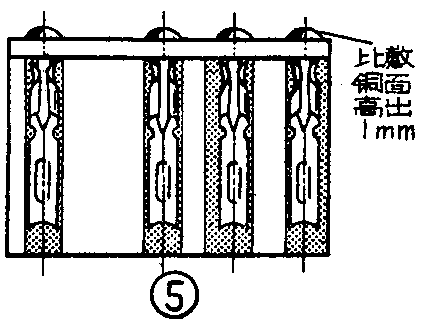

将四个插钉带尖的那头分别插入四个插孔内,然后连插座一起把插钉的另一端分别插入插头底板上 (不带敷铜条的那一面)的四个孔内,插钉穿过插头底板后伸出1毫米左右(见图5),然后将插钉焊牢在敷铜条上,拔出插头,它的外形见图6。(阎恭举)
