我们给存放危险品的库房外面，安置了一个红外线“警卫员”。当人们误入库房禁区时，就会被“警卫员”发现，于是喇叭叫了起来，而且“危险！不准进入！”几个大字在牌上明显地呈现出来。你虽然看不见‘警卫员”，但它却能发现你。它是怎样完成“警卫”任务的呢？下面我们作一简单介绍。
工作原理

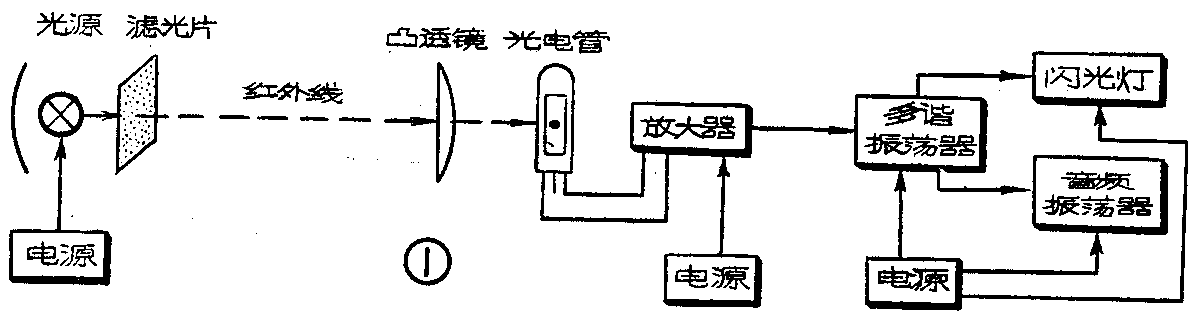

红外线“警卫员”实质上是一套很简单的电子装置。整套装置的方框图见图1，它是由光源、接收器和声、光控制电路三部分组成的。
光源用普通的白炽灯泡，当点亮灯泡时，由于灯丝温度高，能产生较强的红外辐射。灯丝发出的可见光，经滤光片后，滤掉可见光，透过滤光片的是红外线，这红外线被放置在一定距离的接收器接收。这样在光源和接收器之间就形成一条用肉眼看不见的红外“封锁线”

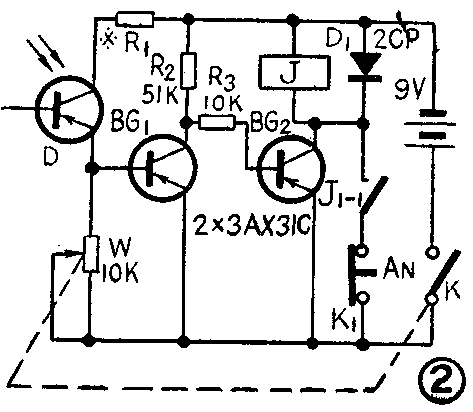

接收器线路见图2。红外线经凸透镜聚光后照射在接收器的发光二极管D上。二极管D的电阻变小，B\(_{G1}\)的上偏置电路接通，BG1很快导通。B\(_{G1}\)导通时，它的集电极电位降低，Uce1≈0，所以B\(_{G2}\)截止，接在集电极回路的继电器J不吸动，其触点J1-1、J\(_{1}\)-2断开。J1-2断开声、光控制电路的电源电路（见图3）。当有人通过“封锁线”时，红外线被挡住，光电管因无光照射内阻增大，于是B\(_{G1}\)截止，BG2导通，继电器J动作。触点J\(_{1}\)-1接通，继电器J自锁。J1-2接通了声、光控制电路的电源，该电路工作。

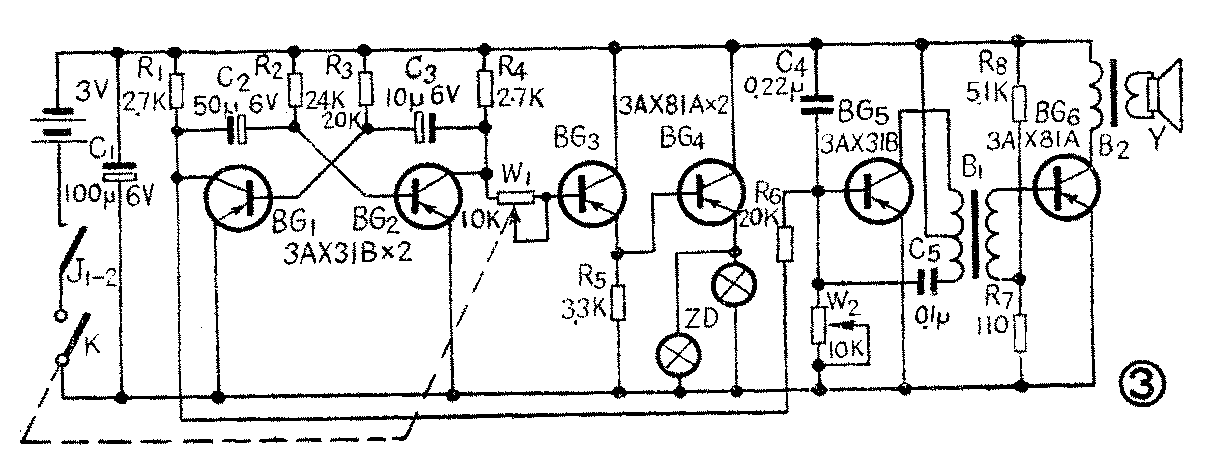

声、光控制电路如图3所示。当继电器触点J\(_{1}\)-2闭合时，由BG1\(_{G2}\)组成的多谐振荡器工作，产生的脉冲信号经BG3\(_{G4}\)加至灯泡ZD上，灯间断发亮，使字牌上的字时隐时现。由BG1集电极输出的脉冲信号经电阻R\(_{6}\)加至BG5的基极。B\(_{G5}\)1、C\(_{4}\)组成音频振荡器，BG6\(_{2}\)组成输出级电路。由于音频振荡受脉冲信号调制，所以喇叭输出变音调的音频叫声。由于BG1\(_{G2}\)的集电极输出的脉冲信号是反相的，所以、灯亮和喇叭响交替地进行。
当按一下按钮开关时，图2、图3电路都恢复原状态，以备再次使用。
元件选择与制作

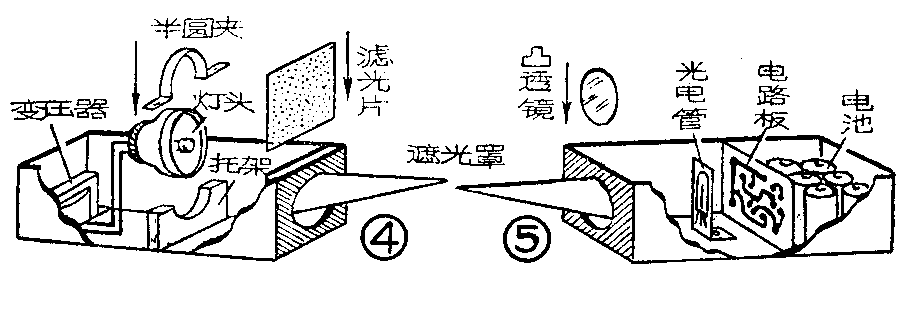

1．红外线源：红外线源装置见图4。为方便起见，将手电筒的灯头部取下，并固定在光源箱的半圆形托架上。电源可用干电池，或用一个次级电压与小灯泡额定电压相符的电源变压器，由市电供电。
滤光片是利用废塑料唱片改制的。改制时，先剪去有唱纹的部分，选用中间透明度较好，沟纹较稀的红色和蓝色唱片各3～5张，按装置的窗口尺寸剪好备用。裁剪时，应注意每张唱片原来的中心孔不要同心，以免漏过可见光而降低滤光效果。
在暗室里（或夜间无亮处），在红外线源装置的前方约数米远的地方放一白色的光屏（木板上贴一张白纸）或用室内白墙壁。接通电源，调节手电的聚光罩，使光束最细、光屏上的光斑最小，然后逐片地加入已制好的红、蓝唱片，红、蓝唱片交替地放，直到光屏上看不到光斑为止。这样红外线源就制成了。
2．接收器部分：光电管选用玻璃外壳的晶体管3AX81代替，把它安置在凸透镜的焦点处，见图5，以获得较高的灵敏度。找凸透镜的焦点时，先用白光（不加滤光片）作光源，然后在接收器箱内用一块白纸片前后移动，找出白光的焦点，并作好记号。对于同一凸透镜来说，红外线的焦距应大于可见光的焦距，因此将用白光测出的焦点稍稍向后移动一点，便是所用的红外线的焦点。这时将光电管放置在红外线的焦点上，把光电管的集电极、发射极接至万用表，万用表放在欧姆档，稍稍移动光电管，找出亮阻最小的位置，将光电管暂时放置好，见图5。
继电器用JRX－13F，也可以用其它小型继电器骨架改制。凸透镜商店有出售的。为防止其它外来光源的干扰，最好用金属或塑料配制一个遮光罩见图4、图5所示的。

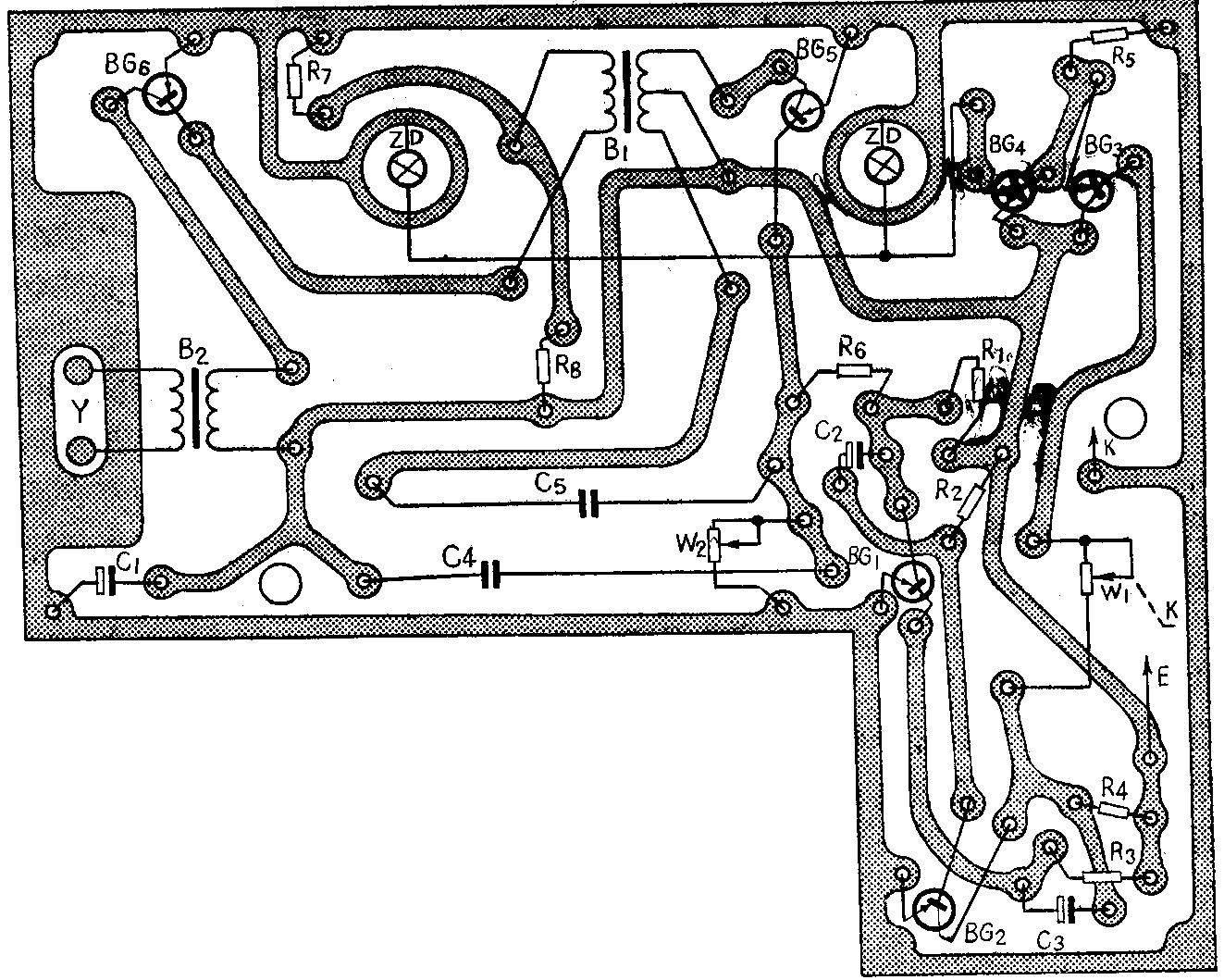

3．声、光控制电路：元器件无特殊要求，B\(_{1}\)2为半导体收音机的输入、输出变压器，ZD\(_{1}\)、ZD2为普通的白炽小灯泡。印制电路板见图示。
安装、调整
全部元件都装在一个半导体收音机机壳内。若用于演示实验，可以将灯ZD\(_{1}\)、ZD2装在收音机的刻度盘后面，将刻度盘上的刻度去掉，取一张与刻度盘大小相同的白纸，纸上写上“危险！不准进入”等类似字样，再在字样上蒙上一层白纸，使字样隐约可见，然后再贴到刻度盘上，这样，当小灯泡闪亮时，字样就被透视显示出来。
根据该装置的封锁能力，将光源和接收器预设在需要设置警戒线的地方，并使之不易被人发现。先不装滤光片，用白光将图4、图5两装置对准在一条线上，并再一次调整焦点，然后加上滤光片，把光电管固定在焦点位置。声、光控制装置放在值班室由引线接到接收器。
装好后，开启电源，慢慢地将接收器中的W从小往大增加，直到继电器刚好吸动，然后再将W往小的方向回调一点，使J刚好不吸合，这时装置的灵敏度较高。
调节W\(_{1}\)可以改变灯的亮度，调节W2可以改变喇叭声音的音调，调到悦耳为宜。
继电器的触点J\(_{1}\)-2也可以接其它受控设备，如告警灯、警铃、照明灯等。也可以接记数器，实现红外光电计数，但此时应去掉自锁回路中的按钮开关和J1-1。
如需延长“封锁线”长度，将光源加强，接收器加装放大器即可。（杨书富）
