在生产半导体器件时，去离子水的电阻率的大小，会直接影响产品质量。我们自制了这个检测仪，可以在大量用水时，当水的电阻率低于使用标准时，自动发出讯号。

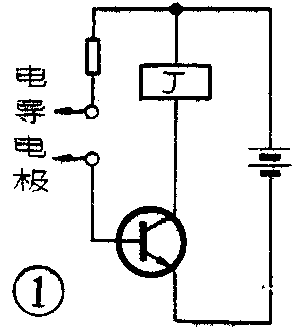

一般常用如图1所示的简单直流放大电路作检测。将电导电极串接在晶体管的基极回路中，把电导电极放入去离子水中，电极两端就呈现出一个电阻。当水的电阻率减小时，基极电流增大，继电器就会吸合。通过继电器的接点就可以接通红灯和讯响部分，达到报警目的。但是这个电路有一个缺点，就是继电器在吸合到断开之间是有很大惰性的。只有当电流大于使继电器吸合的电流（例如＞17mA）它才能吸合，如果要使吸合后的继电器再断开，电流就必须下降到很小（<4mA），所以只有当去离子水的电阻率变化很大时，才能使继电器吸合后再释放。

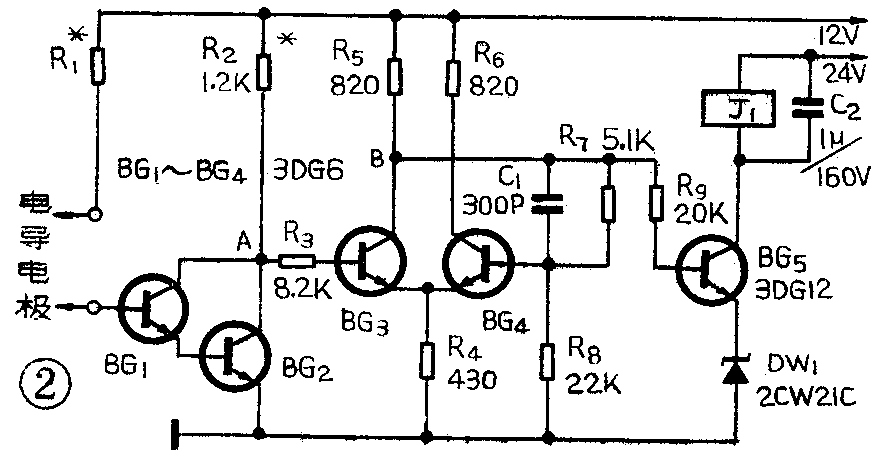

为了解决这个问题，我们在放大器的后面加上一级射极耦合触发器，见图2，可以达到灵敏检测的目的。
BG\(_{1}\)、BG2组成复合放大电路。由于去离子水的阻值是变化的，所以放大电路的总偏置电阻，即水的电阻与R\(_{1}\)之和，也是随之而变化的。当水质量高时，总的偏置电阻就大，BG1的基极电流就小，复合管的集电极电流也很小，电阻R\(_{2}\)上的压降也就很小，A点处于高电位。反之，当水的电阻率下降时，就会导致A点电位降低。A点电位的高低可以控制射极耦合触发器中BG3管导通或截止。若A点电位降低，BG\(_{3}\)截止、BG4导通，此时B点电位增高，这就给BG\(_{5}\)的导通提供了条件。在BG5的发射极串接了一只6V的稳压管D\(_{1}\)，因此当B点为低电位时（46V左右）BG5不导通，继电器不能吸合。当B点为高电位时（接近12V），BG\(_{5}\)导通，继电器吸合。要继电器能够果断地吸合和断开，BG5必须起到一个开关的作用。用BG\(_{3}\)、BG4组成的射极耦合触发器来控制BG\(_{5}\)，由于触发器输出的电压大小是急剧变化的，完全能够使BG5瞬间饱和或截止。所以A点电位只要有很小的变化，就能使继电器动作。图中R\(_{1}\)的数值应按照去离子水的质量要求来调整，使得当水的质量刚低于要求时，射极耦合触发器就能够翻转。

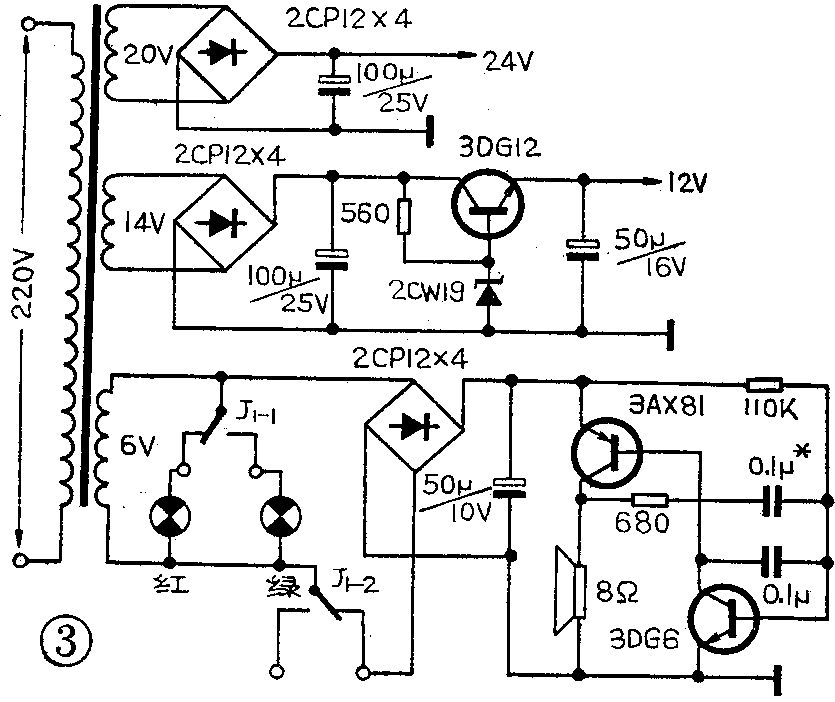

图3是电源和讯响部分，图中继电器触点处于报警位置。
电导电极采用上海第二分析仪器厂生产的260型铂电极。继电器用JRXB—1型或其它吸合电流在30mA以下的小型继电器。(鲁宜鸣 苏桂生)
