这个信号发生器可以输出1000H\(_{z}\)、0～450mV的低频信号，以及465KHz～1700KH\(_{z}\)和3.5MHz～13MH\(_{z}\)的高频调幅信号。高频信号最大调幅度约30％，由高频振荡线圈辐射输出或直接由插回输出。
整机耗电约1.5～2.5mA，由于耗电很小，所以一节二号电池通常可使用一年左右。
工作原理

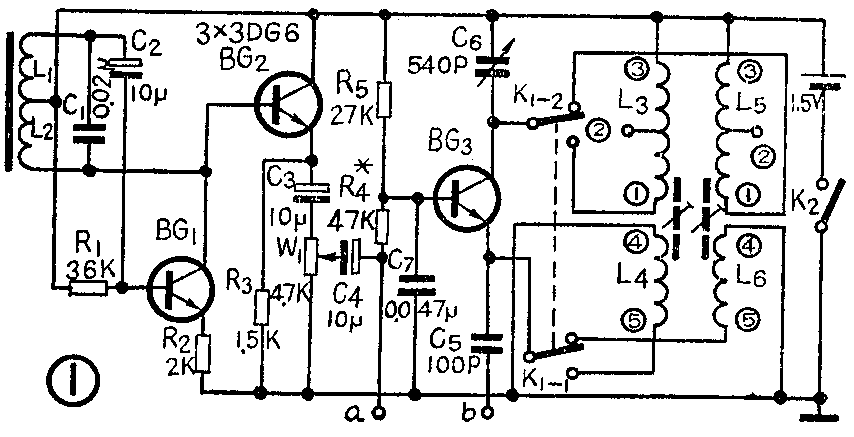

仪器的原理电路见图1。整个信号发生器分为低频振荡和高频振荡两部分。
低频振荡部分是由晶体管BG\(_{1}\)、L1、L\(_{2}\)、C1等组成的电感三点式振荡电路。由于电源为1.5伏，并且在使用一段时间后电压还会降低，为了保证电路在较低的电源电压下能起振，而且有较好的输出波形和幅度，我们选用β值为几十至100左右的晶体管。线圈L1、L\(_{2}\)的匝数比为1：1，加强了正反馈。但是，反馈过强也有着不利的一面，如产生波形失真等。为此，我们把BG1的发射极电阻用得较大，并且不用旁路电容，这样就使得电路有较深的负反馈，可适当地调整R1的阻值，使得电路既容易起振，又有较好的波形。
为了使振荡频率不受负载变化的影响，在BG\(_{1}\)后面加了一级由BG2、R\(_{3}\)等组成的射极跟随器。1000Hz的低频信号经C\(_{3}\)、W、C4，从a孔输出。一部分低频信号由电阻R\(_{4}\)耦合到BG3的基极，作为高频振荡的调制信号。
高频振荡部分由BG\(_{3}\)、L3、L\(_{4}\)、L5、L\(_{6}\)等组成，L3、L\(_{5}\)是振荡回路线圈，L4、L\(_{6}\)为反馈线圈，C6是振荡回路电容。经过调制的高频信号辐射输出，若需逐级检查或收音机灵敏度较低时，可从b孔输出。
由于L\(_{3}\)～L6用的是一般收音机的中、短波振荡线圈，而这种振荡线圈的绕制方法是振荡线圈和反馈线圈叠在一起绕，所以耦合紧、反馈强，可以保证在电池电压为1.2～1.5伏时，两个波段都能起振。
元器件选择与制作

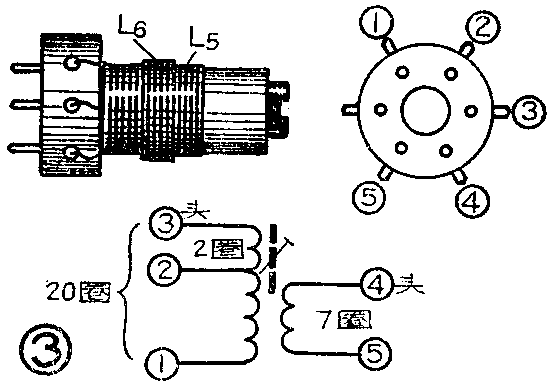

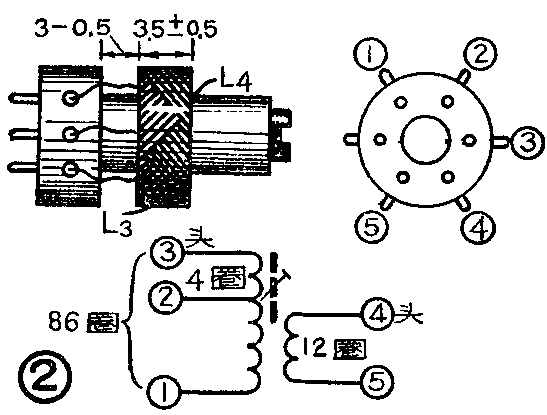

采用一般晶体管收音机输入变压器次级作L\(_{1}\)、L2，初级空着不用。线圈L\(_{3}\)、L4采用晶体管收音机的中波振荡线圈，外形及有关数据见图2；L\(_{5}\)、L6采用晶体管收音机的短波振荡线圈，外形及数据见图3。短波振荡线圈应选用基波振荡频率覆盖范围为3.85＋0.465～12.5＋0.465MH\(_{z}\)的那一种，而不能选用利用二次谐波作本振信号的那种线圈。注意中、短波振荡线圈都不能用带屏蔽罩的，以便于信号射。中、短波振荡线圈均用MXO—400（M6×12×1）的磁心。从图2、3可以看出，振荡线圈的①、③端接振荡回路，②端空着不用，④、⑤端为反馈线圈，⑤端接在晶体管BG2的发射极。
C\(_{6}\)为250／290pF的空气双连可变电容，将两连并联使用。总容量最大约为540pF。
晶体管都用3DG6，放大倍数β为100左右。K\(_{1}\)是一般晶体管收音机中用的远近程开关。
印制电路板见图4（1：1）。
调整与使用
全部装配完毕，并检查无误后，将K\(_{1}\)拨到中波位置，接上电池，将三用表拨到100mA档，串接在电源上，检查整机电流。表针应微动。再拨到10mA档，电流指示约1～2mA。用手握着改锥金属部分，接触可变电容C6的定片，或将动、定片短路，电流应增加，表明高频部分已起振。若不起振（电流约为3～6mA），可将L\(_{4}\)的④、⑤接头倒过来，还可检查C6有无碰片、BG\(_{3}\)是否良好。用同样的方法再检查短波电路是否起振。
检查低频部分起振情况时，方法是用高阻耳机接于CK\(_{1}\)，可听到1000Hz左右的音频信号声音，或用示波器观察1000H\(_{z}\)的音频信号波形，不应有明显的失真。音频信号输出幅度约为400mV～500mV。否则要调整R2予以改善。如果频率有偏离可调整C\(_{1}\)。电路不起振时，应检查元器件是否焊错、BG1的β值是否太低、线圈是否有短路或断路的故障。
两部分电路起振后，可进行刻度。将K\(_{1}\)置于中波位置，可变电容C6旋到最低端，调整L\(_{3}\)、L4的磁心，使中波最低端振荡频率为465KH\(_{z}\)，高端约为1700KHz左右。调整L\(_{5}\)、L6的磁心使短波最低端振荡频率为3.5MH\(_{z}\)，这时短波高端约为13MHz左右。中波段从465KH\(_{z}\)开始，短波段从3.5MHz开始，然后按一定频率间隔逐点进行校正，并刻上相应的频率数。
调电位器W到最大，调整电阻R\(_{4}\)阻值，使高频振荡的调幅度约为30％左右。其它元器件一般不需要调整。
当用直接辐射方式调收音机时，将信号发生器放在距离晶体管收音机1尺远的地方，这时约有5～20mV／m的场强信号。如果遇到灵敏度特别低的收音机，或需要逐级注入信号检查时，可从a或b插孔直接输出。高、低频信号幅度的大小可用电位器W调整。(唐宗理)
