问:有一台电子管电视机使用一年后发现图象不稳,在图象左侧有一条或几条干扰竖条,当亮度开大时自然消失,这是什么原因?如何解决?

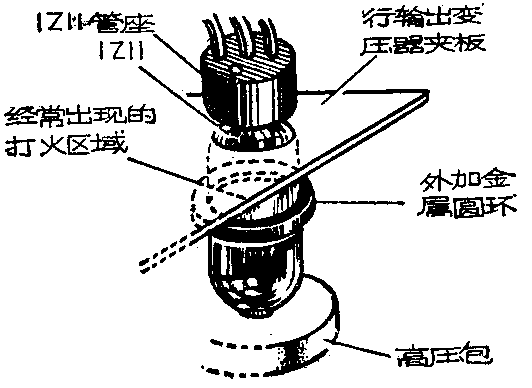

答:通常是由于1Z11管内打火所造成的。当亮度开大后显象管阴级电流增大,高压降低,1Z11便不打火了。处理这种故障首先应彻底清除高压盒内的灰尘,并将1Z11管子本身擦拭干净。如果清理后1Z11仍然打火,可以用一个内径为24mm的金属圆环(如内径为24mm的钥匙圈)套在管子上(如图所示)。适当调整金属圈的位置(不可直接用手带电调整,当心电击),即可获得很好的效果。金属圈可用绝缘套管固定在电子管上。管内打火往往是由于管内真空度不够,再加上外界一些有棱角的物体的影响,在管内导致激发微弱电晕现象。在管壁外适当处套上一个金属圈,金属圈是一个等电位体,光滑无棱角,这样外界有棱角导电物体对管子内部电极的作用就大为减小,不能激发管子打火。经这样处理后的1Z11电子管乃可使用相当长一段时间。(陈其昌)

图1
图1 🔍原图 (532×388)

问:在一些OTL或OCL电路的末级,常常看到在输出端与地之间有一个如附图所示的阻容网络,有些资料说它是为改善音质而设的,这样说是否正确?

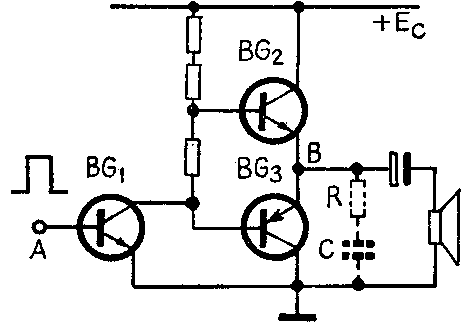

答:这种网路的作用不是改善音质,它是为防止过激励时末级管被击穿而设的。我们知道,如果负载是纯电阻,则从输入端(电路中A端)输入任何信号时都不会使B点的电位低于零伏。即BG\(_{2}\)的C—E间最大电压不会超过EC值。但因喇叭的等效电路是一个电阻与一个电感串联,所以流过喇叭的电流波形就有可能与输入波形不同。特别是当输入信号过强时,A点的波形往往变成方波,这时BG\(_{1}\)处于开关状态。假如某一时刻BG1截止,则有电流流经BG\(_{2}\)和喇叭。当输入信号变正时,BG2立即截止。由于电感上的电流不能突变,因此在喇叭两端产生一个上负下正的感应电动势,这个电动势和电源电压E\(_{C}\)叠加起来加在BG2的C—E之间,使C—E之间的电压远远超过E\(_{C}\)值,如果超过了BG2的BV\(_{ceo}\),就会使BG2损坏。

图2
图2 🔍原图 (471×326)

解决此问题的办法有两个:①选用反向耐压大的末级管,这对于低电压小功率的放大器较容易解决。②采用保护电路。即在输出端加上一个如附图中虚线所示RC网络,使负载不再呈现电感性。假如喇叭的等效电阻用R\(_{S}\)表示,等效电感用LS表示,则RC保护电路的元件数值可由下式求出:R=R\(_{S}\),C=LSR\(_{S}\)\(^{2}\)。例如,设某喇叭的RS=8欧,L\(_{S}\)=3.2毫亨,则R=RS=8欧,C=L\(_{S}\);RS2=3.2×10\(^{-}\)682=0.05微法。(郭允晟)

问:怎样接好已断带的盒式磁带?

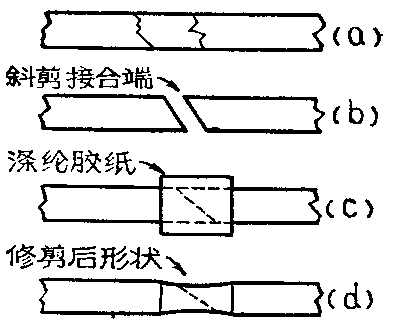

答:接带方法很简单。可将磁带的两断头重叠一小段(图a),用剪刀斜剪,再把两斜口对齐(图b),用涤纶胶纸粘在磁带没有涂磁粉的一面(图c)。为了让胶纸与磁带贴牢,可用手指甲在粘合面上轻轻压擦几下。然后将磁带两边多余的胶纸修剪掉,连接部分磁带的宽度应修剪得稍窄于标准带宽,剪口略呈圆弧形(图d),以免使用时出现轧带故障。

图3
图3 🔍原图 (394×324)

对于塑料带基磁带,也可以将剪好斜口的断带的一端蘸一点丙酮溶液,然后迅速把另一端平行对齐(不可重叠),等几分钟干了以后就可使用了。(吴大伟)

问:电子计算器所显示的数字有的会出现缺损现象,如示为,示为这是什么缘故?

答:这种现象多半是由显示器的引出脚接触不良造成的。打开机器后盖,就可以看到从显示器到印刷板之间有许多引出脚,细心观察各脚,将有怀疑的地方加以处理后便可恢复正常。(王国兴)

问:电子计算器使用一段时间后发现耗电量增加,换上新电池很快便用光,这是什么缘故?

答:这很可能是电解电容器漏电造成的。这种现象在用绿色荧光管显示的计算器中更为多见,因为这种计算器内有升压装置,以供给荧光管较高的工作电压,它所用的电解电容器容易发生漏电。检查时,要从线路板上将电容器拆下来量,最好能在额定电压下测量漏电流(如图所示),一般漏电流应小于10μA,如过大,则应换掉。

图4
图4 🔍原图 (204×136)

检修时所用电烙铁要注意妥善接地,或在焊接时先把烙铁从电源插座上拔下来,以免烙铁漏电造成意外损坏。(王国兴)
