本文介绍两种家庭用扬声器箱：一种是用10英寸动圈纸盆扬声器制作的倒相式音箱，另一种是用8英寸橡皮边扬声器制作的倒相式音箱。它们的特点是音质优美、成本低、便于自制。
1.10英寸纸盆扬声器音箱：结构图见图1。它是我对不同尺寸的音箱进行反复试验后，得到的效果比较好的一种。音箱的面板下方开了一个声道，可使扬声器背面辐射的一部分声音，通过声道倒相180\(^{°}\)，使其与扬声器前面辐射的声音同相，然后再一齐辐射出去。这样可提高低频辐射效率，展宽低频下限频率，减小振幅失真。

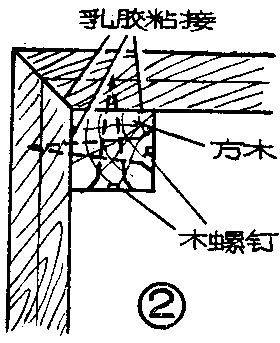

音箱面板的材料可选用12毫米厚的夹板或机制木屑板；骨架可采用18×18毫米的方木；壁板的斜口处用乳胶粘接；方木与方木之间的连接处可用乳胶粘接；方木侧面与壁板之间的连接处，除用乳胶粘接外，还应从两个方向在适当地方用木螺钉紧固（见图2）；面板与方木骨架之间用乳胶粘接后再用木螺钉紧固；后盖板与方木骨架之间只用木螺钉紧固即可，这样可便于拆装调试。具体安装顺序是：先将箱体上、下、左、右四块壁板的接口处创成45度角，用乳胶粘牢，同时将方木用木螺钉在两个方向固定在箱板上。待乳胶干燥24小时后再安装面板及箱内的零件。最后安装后盖板，从箱外面用木螺钉固定。箱脚与箱体之间先用乳胶粘接，然后从下向上旋入木螺钉将箱脚加固在箱体上。出线端可用两芯话筒插座，也可用红、黑两色的接线柱。箱体前边框如能贴上一圈樟木复皮会更加美观。箱体漆色要浅，箱脚漆色要深。
倒相箱的声道越长，等效质量越大，音箱的低音下限频率就越延伸，但此时音箱的频率特性曲线要下降。声道太短时情况则相反。试听时如感觉低音太重，可用吸音材料（泡沫海棉或2～3层喇叭布）将声道里面一端的声道口蒙住，这样可以增加声阻尼，使低音丰富而不过分。

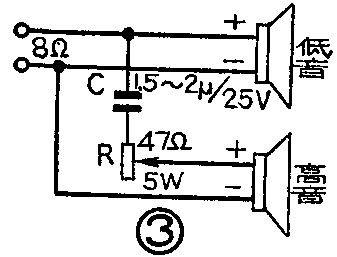

图3为音箱内的扬声器与简单的分频网络的连接图。低音单元选用YD5—2501型10英寸纸盆扬声器；高音单元采用YD63—2型纸盆高音扬声器。这种扬声器箱可以达到如下主要指标：电阻抗8欧；频率为60～15000赫时不均匀度小于15分贝；谐波失真小于5％；互调失真小于5％。
由于纸盆扬声器倒相箱的效率高，扩音机的输出功率只要有10瓦以上就可以了。

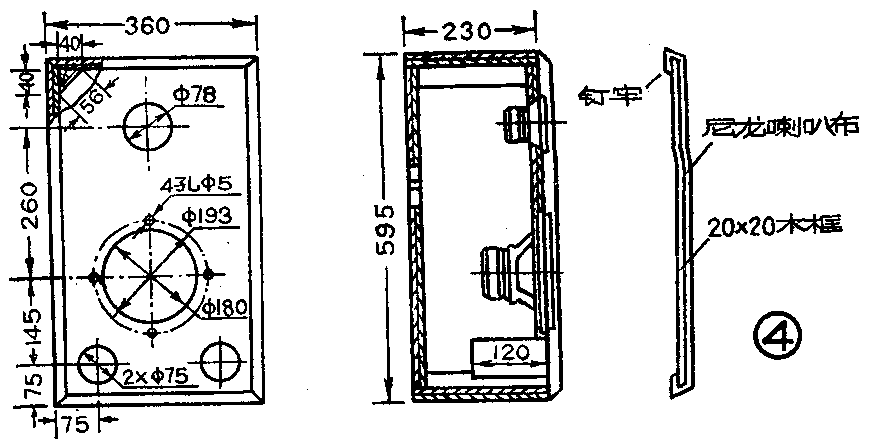

2.8英寸橡皮边扬声器音箱：业余制作时常采用倒相式。音箱的结构尺寸见图4。箱内的分频网络见图3，改变R可调节高音音量。为了便于加工和安装，声道可做成圆筒状。这种音箱失真小、谐振频率低、箱体尺寸小，但推动音箱的扩音机的输出功率应大于20瓦。
图4中，箱体壁板最好用厚度为20毫米的夹板或机制木屑板制作，只用乳胶粘接即可。如果壁板厚度小于20毫米，则需用木螺钉加固。具体制作方法，也是先将上、下、左、右四块壁板的接口处刨成45度角，用乳胶粘牢，同时将四条三角木加乳胶并用木螺钉加固在箱板的四个内角上。然后贴好吸音材料，并将开好扬声器安装孔、粘好圆倒相管的面板及后盖板用乳胶粘牢在箱体上（注意：面板和后盖板的四个边都要涂上胶，以保证音箱不漏气）。24小时以后，可通过低音扬声器孔、对箱内零件进行必要的调试，最后再安装抵音扬声器。例相管可选用壁厚2～4毫米、外径为75毫米的硬塑料管，应事先粘牢在面板上。
扬声器正确的安装固定方法，应该是磁体朝着箱子的洞口，自外向里固定在面板上，这样装可以减小前面板的厚边对声音的无用反射，安装也方便。音箱的高音单元可选用2.5英寸或3英寸的纸盆动圈高音扬声器。如果是用于立体声放音，可将高音扬声器分别安装在两只音箱的左上角和右上角，这样可以展宽高音的指向性。
扬声器箱内应铺设厚度为15～20毫米的吸音材料，如玻璃棉、涤纶丝、旧毛毡、棉絮等。音箱的六面内壁都应贴满吸音材料，并且钉牢，这对消除箱体的空鸣声很有好处，而且可以增加箱内的有效表面积。喇叭布应绷紧并钉牢在面板前面的木框上，它与箱体之间可用尼龙搭扣连接，以便于拆装。
音箱安装完后应稍加调试。调试内容有：①判断两只喇叭是否同相位。可用一节电池碰触音箱的两根引出线，在电池接通或断开的瞬间，如果高、低音扬声器的纸盆均同时向一个方向运动，就说明已经同相了。否则应调换其中一只扬声器的接线头；②调节分频网络里的可变电阻，使高、低音音量大小合适；③判断箱内吸音材料的厚度是否合适。可用一节1.5伏电池断续碰触音箱引出线，在电路断开的瞬间仔细听扬声器发出的声音，如果声音短促而清脆，信号没有拖尾现象，就说明吸音材料的阻尼合适。(田家毅)
