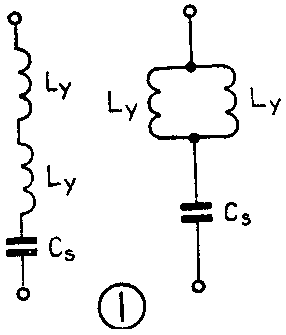

大家知道，为了校正由显象管曲面造成的延伸性畸变，在行偏转线圈电路中常常串入一只电容器，如图1中的C\(_{s}\)，这只电容器叫做S校正电容器。为了得到适当的校正量，一般使偏转线圈Ly和C\(_{s}\)的自然谐振频率为行频fH的1／4～1／5。
在12伏电源供电的小型电视机中，行偏转线圈绕成低阻抗的，当行输出级不采用自举升压电路时，两个行偏转线圈接成并联方式，这种情况下，C\(_{s}\)常取8～10μ，而且常采用密封金属化纸介电容器。这种电容器经常发生漏电，内部引线断路或电容量减小等故障。
当C\(_{s}\)发生漏电故障时，低压电源电流增大，电压可能跌落，甚至烧坏低压保险丝。只要断开偏转线圈，用万用表就能测出Cs有漏电电阻。
当C\(_{s}\)发生内部引线断路时，开机后光栅变成一条垂直亮线。这时关断电源，断开偏转线圈，用万用表测量偏转线圈是通路的，再测量Cs时表针不动，这样就能断定C\(_{s}\)是断路了。
当C\(_{s}\)发生电容量减小的故障时，这是比较难判断的。因为电容量减小，只有在大电流情况下工作时，才能明显地反映出来。据我们的经验，这是因为电容器内部引线与金属化薄膜接触不良造成的。这种故障用万用表是无法判断的，可通过下面一些现象来综合判断。当Cs发生内部引线接触不良时，电容量大大减小，此时Ly与C\(_{s}\)的固有谐振频率升高，当Cs的容量减小到1／10以下时，L\(_{y}\)、Cs的固有谐振频率就接近行频f\(_{H}\)，于是Ly和C\(_{s}\)对fH发生串联谐振或者接近串联谐振，使行输出级的工作情况发生异常变化。
第一，L\(_{y}\)、Cs对f\(_{H}\)发生串联谐振时，阻抗变小，使行输出管的负载加重，行电流增大。管耗较大，管温升高，使之发烫。

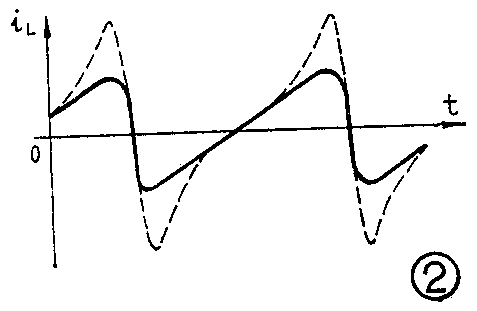

第二，L\(_{y}\)、Cs对f\(_{H}\)发生串联谐振时，Ly和C\(_{s}\)通过幅度很大的正弦波电流，这样就使偏转电流在锯齿波上叠加了幅度很大的正弦波电流，如图2所示。结果荧光屏上的方格图象信号出现了两边水平幅度增大，中间变化不大的现象。
第三，在偏转线圈支路中，由于L\(_{y}\)、Cs发生串联谐振时阻抗较小，使行线性线圈的阻抗相对大起来，结果调整行线性旋钮时，会明显改变行幅度。同时由于谐振电流较大，使行线性调整线圈温度升高。
另外，C\(_{s}\)内部接触不良和Ly发生局部短路都能使L\(_{y}\)与Cs的固有谐振频率和行频发生串联谐振，但现象不同。L\(_{y}\)局部短路，大都发生在一只偏转线圈上，使光栅发生梯形失真。而两只偏转线圈同时发生同样程度的局部短路是少见的。所以，Cs内部接触不良与L\(_{y}\)局部短路还是容易区分的。(傅忠良)
