本机振荡线圈L\(_{1}\)04，用φ0.15毫米的漆包线密绕在外径为9毫米的电子管电视机中周线圈骨架上，用M6的羰基铁磁心作微调。
参差调谐放大器中的线圈L\(_{1}\)05～108，用φ1毫米的镀银铜线，绕成直径为8毫米的空心线圈。绕制时，可以先密绕，脱胎后，匝间再用改锥拨成1毫米左右的间距。绕制时不要抽头，用一段单股塑料导线焊在抽头的位置上即可。
在高频多级功率放大器中，线圈L\(_{2}\)01、L202的用线、线径、绕制方法均与L\(_{1}\)05～108相同。L203、L\(_{2}\)04为输入高频变压器的初、次级；L205、L\(_{2}\)06为输出高频变压器的初、次级。为了提高效率，这两个变压器都采用初次级相嵌并绕的方法。L205、L\(_{2}\)06分别用φ1.5毫米的镀银铜线和φl毫米的高强度漆包线，在φ11毫米的光滑圆柱上并行绕制8圈，镀银线作初级，漆包线两头各退1圈作次级。脱胎后，在镀银线圈中间位置上焊接一段单股塑料导线作抽头。L203、L\(_{2}\)04分别用φ1毫米的镀银铜线和φ0.44毫米的高强度漆包线，在外径为8毫米的光滑圆柱上并绕6圈，绕到第3圈处，将漆包线抽一个头再接着绕后三圈。绕完后将漆包线圈两头各退1圈作次级。脱胎后，在镀银线圈第三圈处焊接一段单股塑料导线作抽头。
表头指示放大器线圈L\(_{4}\)0l，用φ0.44毫米漆包线，在直径6毫米光滑圆柱上密绕5圈，脱胎而成。
2．焊接装配：印制板做好后，钻孔时应将装大功率管的孔径钻大一些，级间屏蔽板和微调电容插孔应钻成长方形。钻好孔，用硬木炭或400号水沙纸除去铜箔面上的氧化物，再涂上一层松香酒精溶液助焊剂。
在实际装焊过程中，由于印制板面积的限制，将BG\(_{1}\)09、BGll0装在一个屏蔽腔内，C\(_{132}\)采用瓷介微调电容直接装焊在铜箔面上。另外，为了调试工作点方便，将DW1、R\(_{116}\)、R120、R\(_{127}\)、R130、R\(_{133}\)、R138等也焊在铜箔面相应的位置上。为了调试方便，图5（b）所示印制板上的九个瓷介微调电容均装焊在铜箔面上。C\(_{212}\)、C213、C\(_{214}\)的焊片要穿过印制板的长方孔，再焊在铜箔面上，穿过部分作为高频输入、输出变压器的接线支架。其余六个微调电容用M2.5的螺钉紧固在印制板上。这块印制板上的电阻都可焊在铜箔面上。
第一、二屏蔽合内的C\(_{139}\)、C218、C\(_{2l9}\)、C220、C\(_{221}\)、C222为穿心电容，作电源进线抗干扰用。
差转机除电源部分外，大部分元器件都工作在甚高频范围内，因此，装焊元件和联线时，要求引线越短越好，这样可减小分布电感和电容的影响，第二屏蔽盒内的元件更要注意。
3．屏蔽隔板：在图4、图5（b）所示印制板的点划线位置上，应焊装级间上下屏蔽隔离板。可采用0.25毫米厚的铜皮，按图8所示尺寸剪制，（a）为第一屏蔽盒的上下隔离板，（b）为第二屏蔽盒的上下隔离板。在第一屏蔽盒中，应在高放末级与混频级之间的下隔离板中部适当位置上，钻一个φ5毫米的小孔，穿焊R\(_{127}\)。在第二屏蔽盒中，在各隔离板靠边的适当位置，钻一些φ6毫米的小孔，以备装穿心电容。在各下隔离板适当位置，钻一个φ5毫米的小孔，以便穿过前后级的连线。另外，在激励级和推挽级之间的上隔离板中部适当位置，钻两个φ5毫米的小孔，让L204的两个端头穿过。
4．屏蔽盒：屏蔽盒可用铝皮或铜皮做，也可以用铜箔印制板边角料。两个屏蔽盒的用料尺寸相同。可用厚度为1毫米的环氧树脂单面铜箔板，做成180×36mm\(^{2}\)的四块、36×55mm2的四块，作为两个屏蔽盒的四侧围框。在四块小铜箔板相应位置上，先钻好电源及输入、输出等引线的穿线孔。在四块大铜箔板的两头适当位置，各钻两个φ3.2毫米的孔，固定屏蔽盒。每个屏蔽盒的四块侧板与印制电路板焊接的部位及四周边沿，应先烫上一层焊锡，然后再把四块侧板与印制电路板、级间隔离板焊好。屏蔽盒的上下盖板用0.25毫米的铜皮剪成178×54mm\(^{2}\)的三块，分别作为第一屏蔽盒的上下盖板及第二屏蔽盒的下盖板。第二屏蔽盒的上盖板剪成140×54mm2的大小，目的是让出BG\(_{2}\)04和BG205散热板的位置。在第一屏蔽盒上盖板对应于L\(_{1}\)01、L102、L\(_{1}\)03、L104的部位，钻四个φ8毫米的调试孔；在对应于C\(_{121}\)、C125、C\(_{129}\)三个微调电容的部位；钻三个φ5毫米的调试孔，在下盖板对应于C132的部位，钻一个φ8毫米的调试孔；在第二屏蔽盒下盖板对应于C\(_{2}\)0l、C204等九个微调电容的部位，钻九个φ8毫米的调试孔。
5．散热板：所有大功率管都应加简易散热板。用厚1毫米的铝皮做成25×25mm\(^{2}\)散热板，每只管子用两块，中间再垫上一个φ6毫米的垫圈。BG\(_{2}\)04和BG205可共用一块40×55mm2的散热板，伸架在第二屏蔽盒外面，管子的集电极和散热板之间一定要绝缘好。其他管子的散热板不一定和集电极绝缘，但要注意不能使散热板和盖板相碰，否则会使电源短路。
18～24伏直流电源的制作没有什么特殊的要求，但是调整管3AD18A也要加散热板。
四、调试
1．工作点的调整：印制电路板和屏蔽盒围框装焊完后，应仔细检查有无装焊错误，然后可分别给第一、二屏蔽盒通电进行调整。接通第一屏蔽盒的+18伏电源，用万用表直流电压档检查晶体管各电极电压，参考图2所注数值，看电压是否正常。由于晶体管β值有差异，测量结果会有出入，但在正常情况下，硅管的各极间电压有如下关系：b极对地电压比e极对地电压高0.5～0.7伏；e极和c极之间应有几伏以上的电压。如果b、e极间没有上述关系，晶体管和其他元件也无损坏，多半是有自激；如果e、c极间的电压非常小，说明该级晶体管已饱和，这是由于工作点过高或前级自激造成的。当e、c间的电压等于这一级的供电电压时，说明晶体管处于截止状态（e、c极均无电阻时例外）。调整工作点主要是调节偏置电路中有符号＊的电阻。发生自激现象往往是由于工作点调整不当引起的，对β值较高的管子，工作点应调低一点。有时调一调微调电容即可消除自激，这是因为几个调谐回路的谐振频率接近于某一频率，引起增益过高而产生自激。
用同样的方法调整第二屏蔽盒内各晶体管的工作点，各极电压的数值参考图5（a）。
2．用扫频仪调整频率特性：各晶体管工作点调好后，就可进行频率特性的调整。先介绍用BT—3扫频仪调试的方法。
（1）第一屏蔽盒的调试：将扫频仪75Ω输出电缆接上一个1000P的电容，然后接到第一屏蔽盒的输入端CZ\(_{1}\)将扫频仪带检波头的输入电缆接在BG101的基极；再将扫频信号频率调到61MH\(_{z}\)上，Y轴衰减放置到1，输出衰减放置到10dB。调整L101的铜心，使扫频仪上频率特性曲线的峰点在61MH\(_{z}\)上。当铜心全部旋出曲线还偏高时，应增大C101的容量；当铜心全部旋入曲线还偏低时，应减小C\(_{1}\)01的容量。上一步调好后，把检波头移至BG107基极，同时用一个0.01μ电容把BG\(_{1}\)06基极和地连起来。将扫频仪输出衰减放置到30dB或40dB，调整L102、L\(_{1}\)03铜心及L102绕在L\(_{1}\)03上的圈数和Rll6。必要时还要适当改变BG\(_{1}\)0l、BG102、BG\(_{1}\)03、BG104的工作点，直到频率特性曲线接近于图3（a）所示曲线为止。
调整混频级和参差调谐放大各级时，应先把C\(_{121}\)、C132旋在中间位置上；C\(_{125}\)全部旋出来；C129全部旋入。然后将接有1000p电容的75Ω扫频信号输出电缆接到BG\(_{1}\)07的基极上；将第一屏蔽盒输出端CZ2与地之间接一个75Ω的负载电阻；先将扫频仪输入检波头接到BG\(_{1}\)08输入端；再将扫频信号频率调到88MHz附近，输出衰减放置到10dB。调整C\(_{121}\)，使扫频仪的特性曲线峰点在88.5MHz位置。再把扫频仪输入检波头接到第一屏蔽盒输出端，分别调整C\(_{125}\)、C129、C\(_{132}\)，必要时再改变一下R133和R\(_{138}\)的阻值及BG107、BG\(_{1}\)08、BG109、BG\(_{ll}\)0的工作点，使频率特性曲线接近图3（b）所示曲线。
以上两部分调好后，就可以调本振频率了。先把短接BG\(_{1}\)06的0.01μ电容去掉，再用一个1000P电容把BG106发射极与扫频仪“外接频标”接线柱连接起来。将扫频仪的频率范围调在30MH\(_{z}\)附近，再转至“外接频标选择”位置。把频标幅度旋到最大，调L104磁心，使本振频标出现在27.5MH\(_{z}\)位置上。这样本振频率就调好了。
（2）第二屏蔽盒的调试：调试方法与第一屏蔽盒相同。因为第二屏蔽盒输入端要求有足够大的输入信号电压，所以扫频仪的输出衰减应放在0dB或10dB。如果曲线幅度比较高，可减小Y轴的输入衰减。第二屏蔽盒中的电路，均工作在五频道的频率范围内，根据我调试的经验：C\(_{2}\)04可控制高端的频率范围和增益；C201、C\(_{2}\)06、C210可控制曲线高低端的平衡；C\(_{2}\)08可使曲线左右平移；C209可控制曲线低端频率范围和增益；C\(_{212}\)主要控制曲线的低端，同时也控制高低端的平衡；C213、C\(_{214}\)对输出信号幅度和频率范围有一定影响。在调试过程中，必要时可适当变动BG201、BG\(_{2}\)02、BG203工作点，使频率特性曲线接近于图3（b）。
两个屏蔽盒上下盖板焊上后，还应作一些微调。然后将两个屏蔽盒之间的所有连线接起来。
3.用电视机调整频率特性：在业余条件下，如果没有扫频仪等仪器，也可直接用电视信号来调试。先调好第一、二屏蔽盒中各级工作点。然后，用一副二频道的定向接收天线，通过300Ω扁馈线和30OΩ：75Ω阻抗变换器，将二频道的电视信号接收馈送到第一屏蔽盒输入端CZ\(_{1}\)。再用一个0.01μ电容把BG106基极与地短接起来，同时将BG\(_{1}\)07基极，用一个几百微微法电容，经一段导线接到一台标准电视机的300Ω或75Ω的输入插孔上。打开电视机，通过接收到的二频道电视信号的强弱来进行调整。调整L101、L102、L\(_{1}\)03的方法和用扫频仪调整时相似。如果出现自激现象，应查明是来自调试部分还是后级。用一个0.01μ的电容把BG108基极和地短接，观看屏幕上的自激网纹，如果网纹消失或变化较明显，说明自激来自后级。反之，说明自激来自调试各级，此时可用电容短接法，从前向后逐级检查自激发生部位。查出是那一级时，可适当改动一下工作点，以消除自激现象。
要反复调整L\(_{1}\)01、L102和L\(_{1}\)03的铜心，其中，L10l可以控制频率特性曲线高低端的平衡，L\(_{1}\)02和L103的耦合紧（即增加L\(_{1}\)02绕在L103上的圈数），可使频率特性曲线变宽，同时曲线凹度增大，增益降低，在电视机上看到的现象是图象变淡。反之，频率特性曲线变窄，在电视机屏幕上看到的或是有伴音无图象，或是有图象无伴音。在收到图象或伴音信号后，除了要调整L\(_{1}\)02和L103的耦合度外，同时还要分别调整L\(_{1}\)01、L102、L\(_{1}\)03的铜心，直到图象和伴音最好为止。
高放级调好后，去掉BG\(_{1}\)06和BG108基极对地的短接电容，把微调电容C\(_{121}\)调在中间位置；把C125全部旋出来；把C\(_{129}\)全部旋进去。用一个几百微微法的电容，将BG108的基极接到电视机的天线输入插孔。电视机的频道转换开关置于五频道，微调L\(_{1}\)04的磁心和C12l，观看电视机上的图象和伴音，直到最佳效果。这一步是调整本振频率为27.5MH\(_{z}\)。
将BG\(_{1}\)08基极上所接电容取下来与C133连接起来，电容的另一端通过导线与电视机的天线插孔连接。分别调整C\(_{125}\)、C129、C\(_{132}\)及C121，使五频道的电视图象和伴音最佳。在上述各步的调试过程中，如果发现信号太强，不宜将输出信号直接加到电视机的天线插孔上，应该另外接一根天线和调试部分的输出引线靠近即可。如果信号越调越强，可将电视机的天线离远一些。
第一屏蔽盒调好后,将它的输出端与电源线和第二屏蔽盒的输入端与电源线连接起来.这时电源供电应改接在第二屏蔽盒电源供应处。从第二屏蔽盒的输出端接出一根长导线，靠近电视机的天线。根据前面所述各微调电容的作用，逐个调整C\(_{2}\)01、C204、C\(_{2}\)06、C209、C\(_{21}\)0、C212、C\(_{213}\)、C214。反复调整这些电容，直到电视机五频道接收到的图象与伴音最佳为止。
稳压电源部分的调整就不详细介绍了，应该注意的是：调整管尽可能选用穿透电流小的管子；调整W时，在输出端接上40Ω负载电阻，电压的变化范围应为18～24伏；此时BG\(_{3}\)03发射极对地电压为17.3～23.3伏，BG302发射极电压为30伏。表头指示电路的调整主要有两点，一是作电源电压指示时，需要调整表头上的串联电阻R\(_{412}\)，使电压指示数值准确；二是作为输出信号幅度大小指示时，首先应调好BG40l、BG\(_{4}\)02的工作点。然后，用扫频仪将输入滤波器的频率特性调到五频道上，或者用本机输出信号，经过分压器分压，接到表头指示放大器输入端，来进行调试，通过拨动L401的匝间距离，使表头指示最大。
五、组装

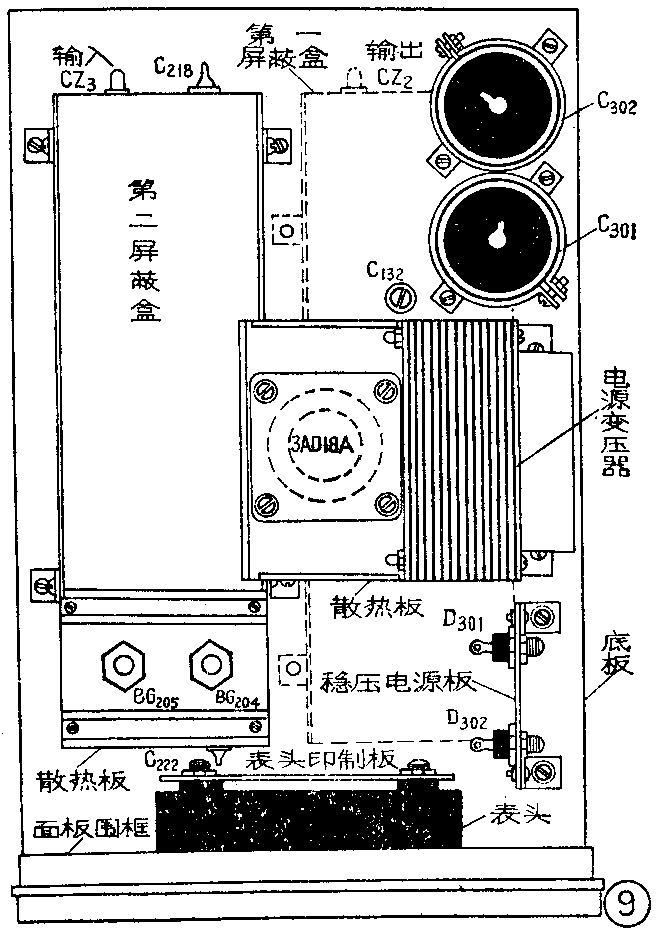

稳压电源、两个屏蔽盒、表头指示电路等调整完后，就可进行组装。底板用铁皮做，面积为225×150mm\(^{2}\)，周围边框高为40毫米。另部件和各组件的布局如图9所示。第二屏蔽盒装在底板的上面，调试孔紧靠在底板上，因此应先在底板与调试孔对应的位置上钻九个φ8毫米的调试孔。第一屏蔽盒装在底板下面，输出端应和第二屏蔽盒的输入端在同一个方向。在底板与C\(_{132}\)相对应的位置上，应钻一个调试孔。机壳可用金属壳，也可用木壳，根据具体情况来定。

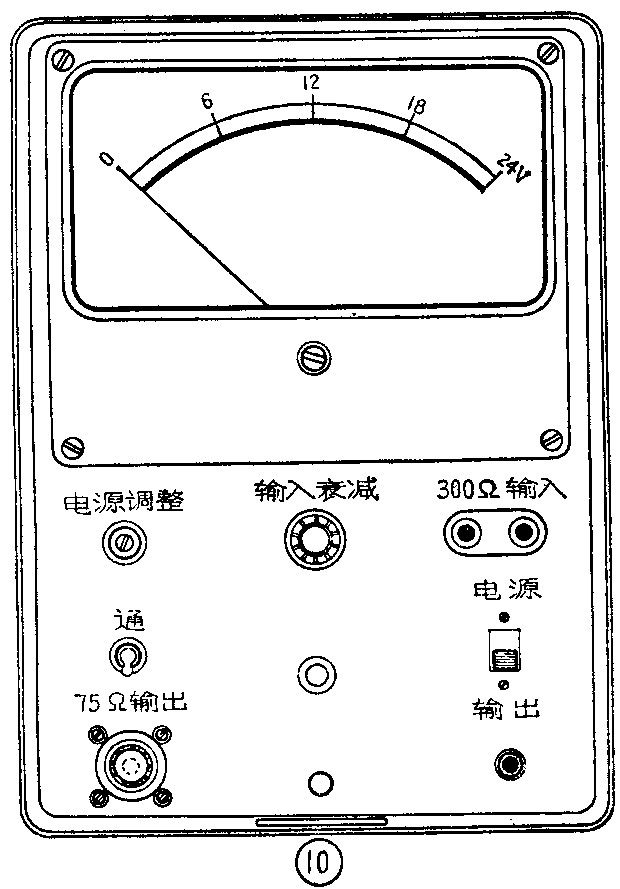

组装焊接完后，再进行一次通电细调，方法同上。在调试中应注意接收、发送天线的位置，两副天线的距离应大于10米，不能架设在同一个方向的一条直线上，可以互相平行，不然会互相干扰。差转机的面板如图10所示，面板上的输入衰减是在300Ω的输入端上并接一个几百欧的电位器，以控制输入信号的强弱。(赵灿忠)
