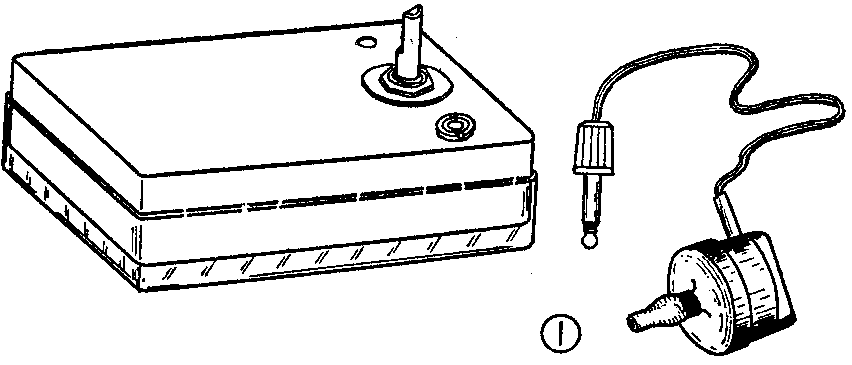

工作原理

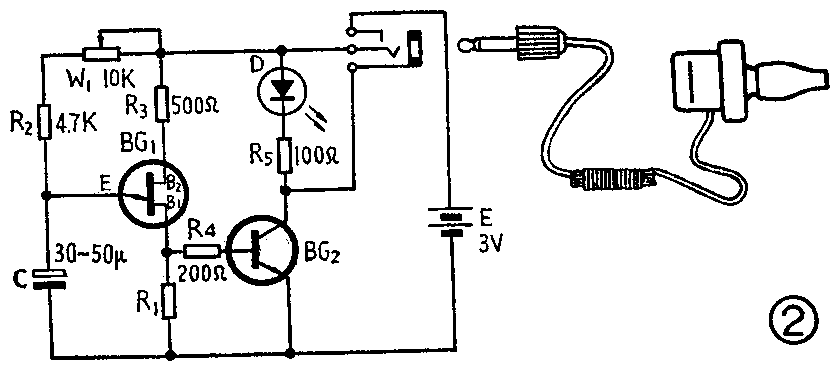

图2电路中BG\(_{1}\)是单结晶体管，它与R1、R\(_{2}\)、R3、W\(_{1}\)和C组成张弛振荡器。当插上耳塞插头，电源接通。电源电压E通过电阻R3、R\(_{1}\)加于单结晶体管B2\(_{1}\)上。同时电源电压通过电位器W1和电阻R\(_{2}\)向C充电。当电容C两端的电压UC较小时，BG\(_{1}\)的发射极电流很小，单结晶体管处于截止状态。当UC达到单结晶体管的峰点电压U\(_{P}\)时，BG1导通，电容C上的电压迅速向电阻R\(_{1}\)放电，UC急剧下降，在R\(_{1}\)上得到一个脉冲电压。当UC下降到单结晶体管谷点电压时，单结晶体管BG\(_{1}\)的电流急剧减小而进入截止。电源又通过R2向C充电，重复上述过程。调整电位器W\(_{1}\)的数值可改变脉冲电压的频率。BG2晶体管将脉冲电压进行放大后输出，在耳塞中就能听到节拍声。发光二极管D作为与节拍声同步的指示灯，即每发一次节拍声，指示灯同时亮一次。R\(_{5}\)是发光二极管的限流电阻。如果将BG2管输出信号接到低频放大器上，就可做为练习唱歌、器乐、舞蹈用的节拍器。
元件选择
晶体管BG\(_{1}\)用BT31～BT33的单结晶体管， BG2用3DG、3DK小功率硅管，要求β＞50。发光二极管选用工作电压1.5伏、工作电流为10毫安的磷砷化镓发光二极管。电阻均选用\(\frac{1}{8}\)瓦碳膜电阻。电容C选用容量为30～50微法、耐压为6.3伏的电解电容器。耳塞需选用1千欧～1.5千欧的高阻耳塞。耳塞插座用市售的，但要把常闭接点改成常开接点。电源E用两节五号电池。
安装与调试
将电位器W\(_{1}\)、耳塞插座、电池两节装入塑料盒内（见图3a），将电路中其它元件除了电阻R1外都焊在图3b所示印刷线路板上。在没有插入耳塞前，把W\(_{1}\)电位器调至5千欧左右。找一只500欧电位器暂时作为R1接入电路中。按图2所示连接好电路后，插入耳塞，调节R\(_{1}\)的阻值，使输出信号较强（耳塞中听到清楚的节拍声），再调电位器W1，使振荡频率达到三秒钟出现二次响声。为了防止电路耗电多，要求用万用表测量总电流时，电表指示的最小值小于1毫安。如果大于1毫安，还要减小R\(_{1}\)。最后将R1换为同阻值的固定电阻。此催眠器中耳塞插头又兼电源开关，不用时，必须把插头拔下来。（张路增）
