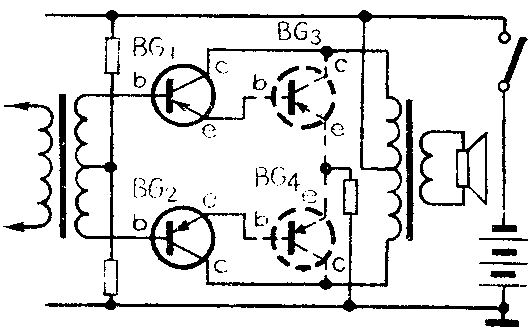

常用的晶体管推挽功率放大器如图所示。BG\(_{1}\)、BG2是原来的推挽管，虚线画出的BG\(_{3}\)、BG4是为增加输出音量而后加的两只管子。具体接法是将BG\(_{1}\)、BG2的发射极e脚焊出来，接在BG\(_{3}\)、BG4的基极b脚上。BG\(_{3}\)、BG4的发射极e脚焊入原来BG\(_{1}\)、BG2的发射极e的焊孔内。而BG\(_{3}\)、BG4的集电极c分别与原来BG\(_{1}\)、BG2的集电极c焊在一起。经过这样加工之后就把单管的推挽电路改成了复合管的推挽电路了。
原推挽电路的两只管子一般都是较为对称的，因此加接的两只管也应尽量对称。装好以后可以试听一下，然后把加进去的管子互换，再试听一下，看哪一次的失真较小，这样可选配较对称的管子。（余嘉乐）
