下军棋是一项有益的活动，也是一种有趣的军事游戏，因此，军棋广为人们、特别是青少年所喜爱。下军棋一般都需要一个裁判员，而我们设计的这种自动裁判军棋却不用裁判员，它设有两个裁判台，裁判时，下棋的一方把相碰的两个棋子往裁判台上一放，指示灯和喇叭就能告诉你那一方为胜。
电路原理
自动裁判军棋的棋子内部装有一定阻值的电阻，当把两个棋子放在裁判台上时，就和其它电阻组成惠斯顿电桥，再通过晶体管开关电路，控制指示灯和喇叭。为了便于说明，我们下面分别介绍一下各部分的电路。

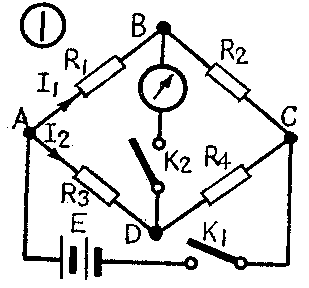

图1是惠斯顿电桥电路，在这个电路中，当各桥臂电阻满足
R\(_{1}\)/R2=R\(_{3}\)/R4或R\(_{1}\)/R3=R\(_{2}\)/R4
等式时，无论开关K\(_{2}\)接通还是断开，表头电路里都无电流通过。

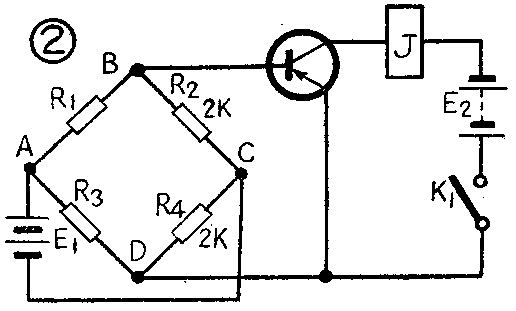

如果我们取R\(_{2}\)=R4，那么当R\(_{1}\)=R3时，B、D两的电位相等；当R\(_{1}\)＞R3时，B点的电位低于D点的电位；当R\(_{1}\)<R3时，B点的电位就高于D点的电位。我们把这个电桥电路的B点接到晶体管的基极，D点接到晶体管的发射极如图2所示，那么，D、B两点的电位变化就可以控制晶体管的“开”和“关”。
在图2中，我们取R\(_{2}\)＞R4，所以B、D两点的电位由R\(_{1}\)和R3决定。由于我们用不同阻值的电阻代表军棋中各种不同的棋子，比如，军长用3K电阻代表，师长用2K电阻表示。R\(_{1}\)位置代表甲方，R3位置代表乙方。若甲方的军长碰上乙方的师长，那么把3K的电阻放在R\(_{1}\)位置，2K电阻放在R3位置，由于此时R\(_{1}\)＞R3，B点的电位低于D点，所以晶体管导通，继电器工作，表示甲方胜利的指示灯亮，喇叭也响；如果甲方军长碰到了乙方司令（4.3K的电阻），那么，此时R\(_{1}\)＜R3，B点电位高于D点电位，晶体管截止，继电器不工作，指示灯不亮。如果我们再用一只晶体管，基极接D、发射极接B，那么此时，这只晶体管就导通了，它的集电极电路中的继电器工作，表示乙方胜利的指示灯亮，喇叭也响。
我们设计的自动裁判军棋电路见图3。图中BG\(_{1}\)代表甲方的晶体管，BG2代表乙方的晶体管，R\(_{1}\)位置放置甲方棋子，R3位置放置乙方棋子。当B点电位高于D点电位时，BG\(_{2}\)导通，继电器J2动作，它的触点J\(_{2}\)-1接通ZD2电路，ZD\(_{2}\)亮，表示乙方胜利。J2的另一组触点J\(_{2}\)-2接通了音响电路中BG3的上偏置电路，BG\(_{3}\)工作，喇叭发出叫声。当D点电位高于B点电位时，BG1导通，J\(_{1}\)工作，J1-1接通了ZD\(_{1}\)电路，ZD1亮，表示甲方胜利，J\(_{1－2}\)接通了BG3的上偏置电路，喇叭发出叫声。W\(_{1}\)、W2滑臂所置位置不同，所以BG\(_{3}\)的上偏置电阻不同，甲、乙方胜利时，喇叭的叫声频率也不一样，以便于区别。当B、D两点同电位时，BG1、BG\(_{2}\)都不工作，ZD1、ZD\(_{2}\)不亮，而喇叭却有“卜卜卜”声，这是由于BG3电路中的耦合用而产生的。二极管D\(_{1}\)、D2起保护三极管的作用，当管子发射结上出现过高的反向电压时，二极管导通，反向高电压就加不到三极管上。
我们设军棋的棋子司令、军长、师长、旅长、团长、营长、连长、排长和工兵的阻值分别为4.3K、3K、2K、1.2K、760Ω、540Ω、360Ω、200Ω、82Ω，阻值的选取原则使相邻两个电阻接入电桥电路时，B、D两点的电位差大于0.25伏，这个电压可以使锗管导通。从司令到排长的棋子中的电阻连线见图4。

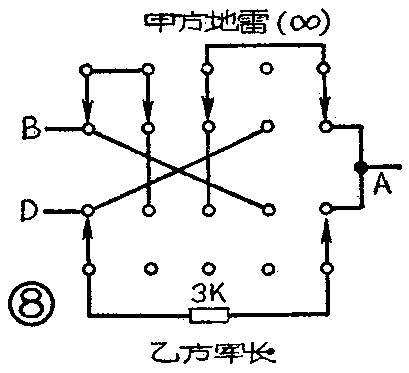

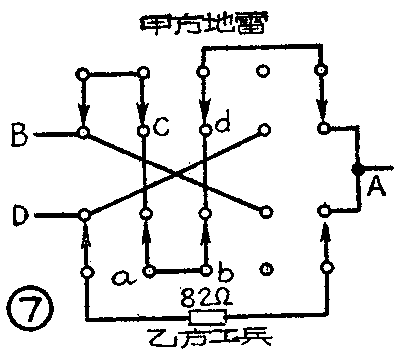

在军棋规则中，工兵是最小的棋手，但可以“挖”地雷，地雷又可以“炸毁’其它任何棋子。而在自动裁判军棋的电路中，胜利又是属于大电阻的棋子的，那么，小阻值的工兵是通过什么方法来“挖”掉地雷的呢？我们可以用工兵短路地雷的方法来解决这个问题。为此，我们把地雷接成图5的形式，工兵接成图6的形式。当甲方地雷和乙方工兵相碰时，把这两个棋子放在裁判台上，它们的连线如图7所示，A、D间电阻为82Ω，由于工兵a、b两点的短路线把地雷的c、d两点短路了，因此，A、B两点间的电阻为零，这两点电位相同，A点电位高，B点电位也高，D点电位低，BG\(_{2}\)导通，表示乙方胜利的指示灯亮；当甲方地雷碰到乙方军长时，裁判台的连线如图8所示，A、B间电阻无穷大（开路），B点电位比D点电位低，BG1导通，表示甲方胜利的指示灯ZD\(_{1}\)亮。

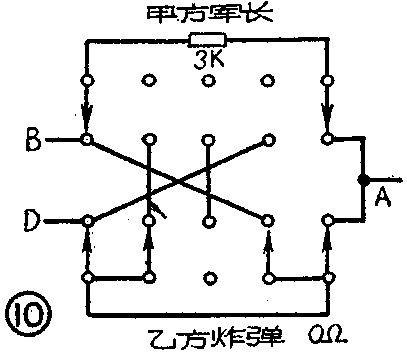

考虑到军棋中，棋子炸弹可以炸毁任何棋子，我们把它的电阻取为O，且连线见图9，这样当它与其它棋子相碰时，比如乙方炸弹碰到甲方军长，在裁判台上的连线如图10所示，A、D间电阻为零，A、B、D三点同电位，BG\(_{1}\)、BG2均不导通，指示灯不亮，喇叭发出“卜卜卜”声，表示两个棋手“同归于尽”了。
制作

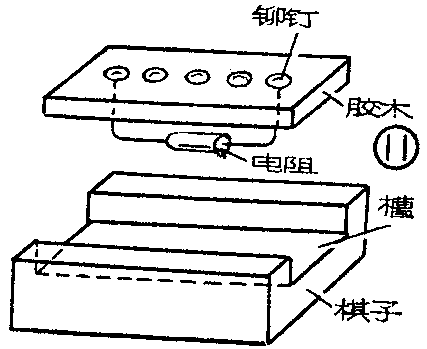

棋子用木块作成，为了制作方便，可作得稍大些。在棋子的底面挖一长槽。电阻安装在胶木条上，胶木条上共有5个接点，这5个接点可以用铆钉代替。用胶水把装好电阻的胶木条固定在棋子的长槽内，如图11所示。

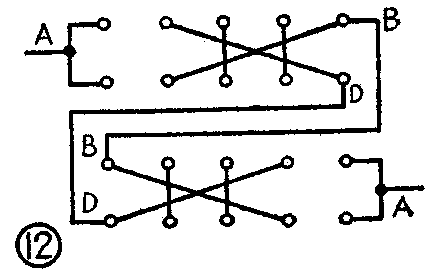

裁判台的接线如图3中虚线框所示，裁判台上的5个铆钉的间距同棋子的铆钉间距应一样，而这5个铆钉底下装有弹簧片，以保证棋子放在裁判台上，二者接触良好。由于工兵和地雷的内部接线是不对称的，写字时应注意。裁判台应各人拥有一个，两个裁判台的接线如图12所示，图中标注的A端应放置在每个人的右边，这样使用起来方便。
电路图中的继电器选用有两组触点的JRX－13F型小功率继电器，直流电阻为1200欧。B\(_{1}\)是电源变压器，铁心用GEIl4，叠厚为24毫米，初级线圈220伏、每伏15圈，用0.15毫米高强度漆包线绕制。次级线圈L1、L\(_{2}\)用0.20毫米的漆包线绕180圈，L3绕68圈。B\(_{1}\)也可以用旧输出变压器铁心或其它铁心绕制。B2可用一般半导体收音机的输出变压器。
当军棋放上裁判台时，BG\(_{1}\)、BG2工作，电流约为10毫安。
全部装置固定在木盒子里。(屠忠源)
