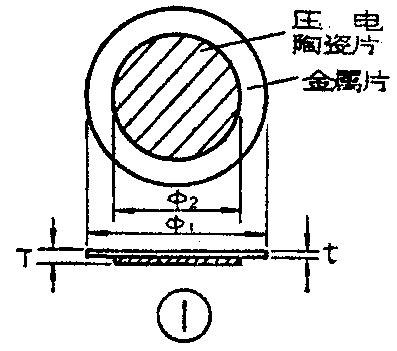

（沈荣章 邵性廉）压电蜂鸣器由压电陶瓷发声元件和振荡电路两部分组成。图1所示就是一个压电陶瓷发声元件，它是压电陶瓷片和金属片粘贴而成的一个弯曲振动片。它经相应振荡电路激励，就能按需要发出清晰的声音。
压电蜂鸣器跟触点振动式、扬声器振荡电路式蜂鸣器相比较，它的特点是：体积小、重量轻、厚度薄、耗电省、可靠性好；声响可达120dB，造价低廉。因此它可适用于电子手表、袖珍计算器、玩具、门铃等各种电子用品上作讯响用。如果配上各种传感元件，还可做成开水沸点报讯、煤气检测报警等等各种温度、湿度、嗅敏报警器。在工业自动控制设备或仪表中，还可作限位、定位、危险等报讯装置。
工作原理和特性

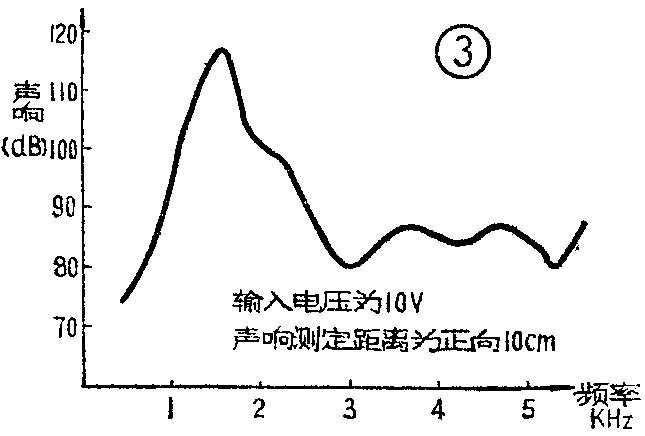

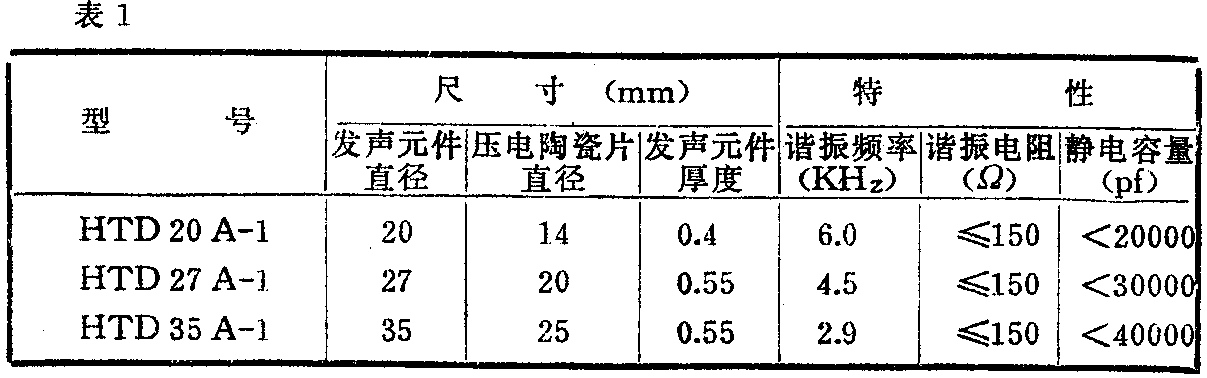

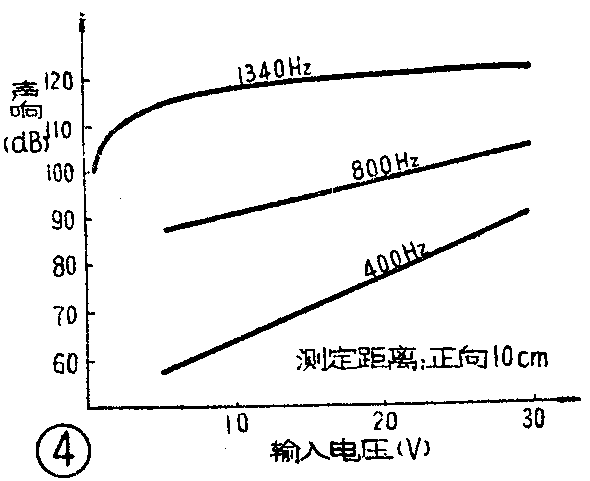

压电陶瓷片可以用锆钛酸铅或铌镁酸铅压电陶瓷材料制成。在陶瓷片的两面制备上银电极，经极化、老化后，用环氧树脂把它跟黄铜片（或不锈钢片）粘贴在一起成为发声元件。当在沿极化方向的两面施加振荡电压时，交变的电信号使压电陶瓷带动金属片一起产生弯曲振动，并随此发出响亮的声音。它的振动方式和振动频率跟支撑它的结点位置有关。按不同的支架固定方式，压电发声元件有不同的谐振频率，如图2所示。目前生产的压电陶瓷发声元件（上海无线电一厂产品）的规格和性能见表1。一种压电陶瓷发声元件的频率——声响特性如图3所示，输出效率特性见图4。
制作方法

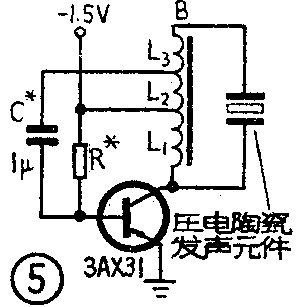

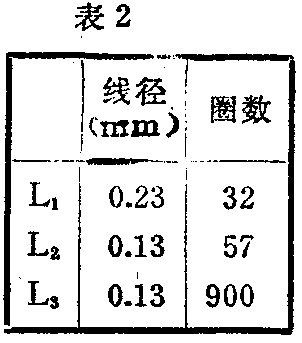

采用不同直径的压电陶瓷片，配上适当的功率驱动电路，可以制成不同响度和频率的蜂鸣器。下面介绍一种采用直径φ27压电陶瓷片制成的结构简单的单管驱动蜂鸣器，它的主要技术指标为：电源电压1V～4.5V；响度＞85dB；频率1.5KHz～2.5KHz。图5是电原理图，它的振荡原理与三点式振荡相似，压电陶瓷片是振荡器的负载。由于压电陶瓷片自身是有谐振特性的，因此电路的频率还受到压电陶瓷片的牵引影响。为此在装成后，必须调整R、C，防止振荡频率跳变，也就是防止声调的跳变。图5中变压器的数据参见表2，铁芯截面积4×6.3mm，也可以用截面积相近似的半导体收音机输入输出变压器的铁芯。

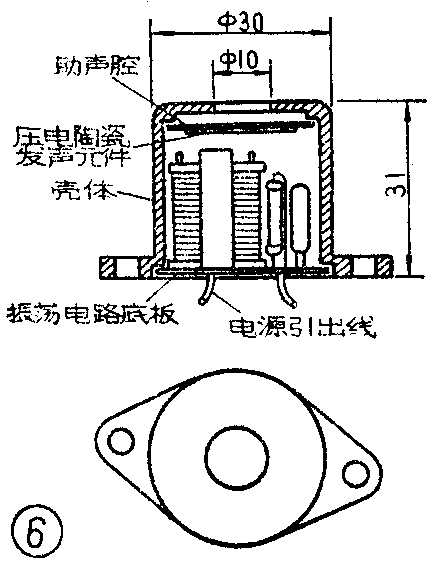

图5电路安装在图6所示的塑料壳体中。先用软塑胶线（7×0.15）按图7位置在压电陶瓷发声元件上焊出两根引线，然后用环氧树脂均匀地涂在压电陶瓷发声元件的金属面上边缘一圈，把它粘贴在壳体里。粘贴重合面的宽度不超过lmm。再把电阻、电容、晶体管紧靠变压器，焊在振荡电路底板上，并用环氧树脂把变压器固牢，塞进壳体。最后灌上环氧树脂，把整个器件密封起来。

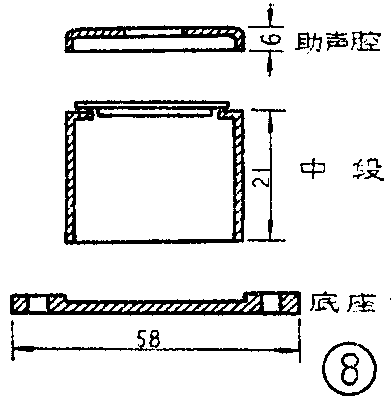

业余制作时，对壳体制作若有困难，可以按图8的方式把它分成三段：1．助声腔，2. 中段，3．底座。然后，再用环氧树脂把三段胶合起来。我们曾用装试剂用的φ36mm塑料瓶盖做成蜂鸣器，效果也还可以。

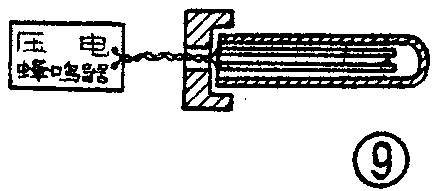

上述蜂鸣器可用作仪器报警、呼唤讯号及门铃等。加上一个传感器还可作开水沸点报讯，传感器用双金属片制成（牌号5J18，厚度0.8毫米），如果双金属片剪成50×5毫米长条，实践证明从室温到100℃，金属片终端偏移1毫米左右。把双金属片做成探头形式，如图9所示，使用时将探头插在水壶咀里，适当调节两条金属片接点间距，使它在水的沸点温度时合拢接通即可。
