假负荷开关的一种接法

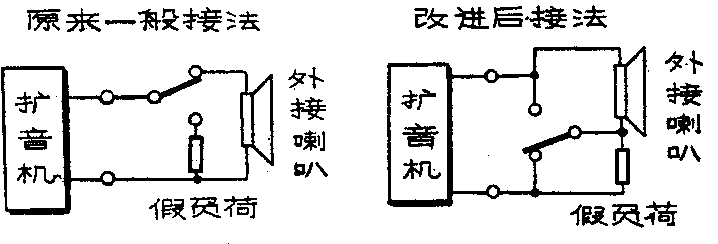

（寿大衡）输出功率较大的定阻抗式扩音机，在突然断开喇叭时，往往会因失去负载而使输出变压器初级电压升高，以致将初级线圈击穿。对晶体管扩音机来说，有时还会把末级大功率管烧毁。因此有的产品使用说明书中注明，在变换负载时（如在检修或调试中，需将外接喇叭变换成假负荷时），必须关小音量。为了避免扩音机损坏，我将假负荷开关改为如附图所示的联接方法，实践证明效果较好，可避免扩音机瞬间开路的毛病。
