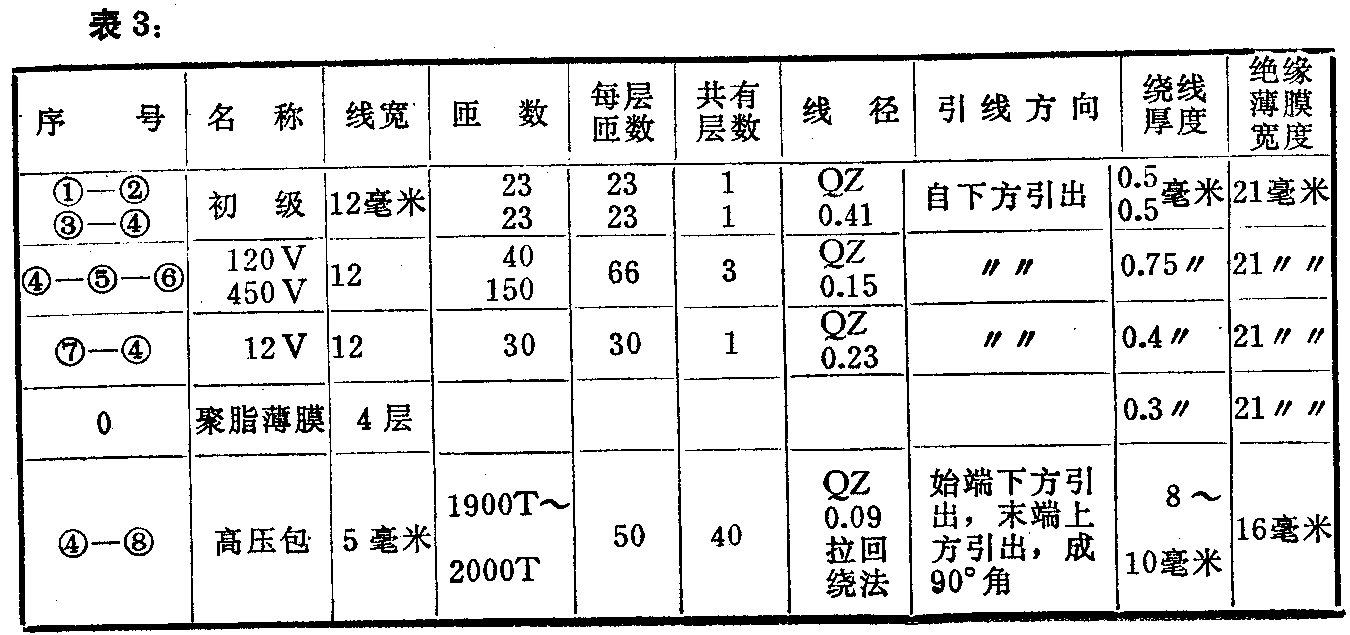

行输出变压器4B\(_{3}\)绕制时要谨慎。骨架要用绝缘性能好的胶木、有机玻璃或塑料制成，尺寸如图5（a）。绕线前先在骨架上绕两三层0.05毫米厚的聚脂薄膜。然后按表3所述的顺序平绕，每绕完一层垫一层聚脂薄膜，一定要注意绕线宽度及薄膜的宽度，每层的首末端不能有散出的线。在绕制高压包时（即④B－⑧绕组），要用拉回绕法，聚脂薄膜宽度不能小于16毫米，绕线宽度不能大于5毫米（即每层绕50圈，不能多绕）。高压包中途不能有断线，断线后不能焊上接着绕，否则使用时高压包会出问题。行输出变压器的引线方向，如图5（b），其中“·”为首端。高压包的尾端⑧引出时一定注意焊点要小而圆滑，焊点一定要绝缘。如果采用键控式AGC电路，在绕制行输出变压器时，应加绕一组绕组，可用直径为0.23毫米的QZ漆包线，绕5圈。这样，扫描板上要多引出两根线至通道板AGC电路，引线插座上相应要让出两个多余的位置来。
线包绕完后，先放到60℃的烘箱或火炉旁边烘干两小时，但要注意线圈的清洁。同时，可以做封包的准备工作，准备干净的纯环氧树脂100～200克，放入干净的容器内，如果树脂太稠，可放到微火旁烘烤一会儿，但温度不能高于100℃。等到树脂化成稀糊状时，再取4—6毫升乙二氨滴入。环氧树脂同乙二氨的比例为100:5，乙二氨为环氧树脂的凝固剂，放多了，凝固速度太快不便操作，而且树脂干燥后太脆；放少了，凝固速度太慢，村脂又流出去了。要注意乙二氨有毒、有刺激性、易挥发，要装在有密封塞的棕色瓶子内，使用时要谨慎，要戴口罩、手套。滴入乙二氨后，要充分搅拌并马上使用，不需要在树脂中再加其它填料了。封装剂配好后，将线包平放，一侧向上将树脂均匀滴入一层层聚脂薄膜内，直到封平为止。尤其要注意外圈高压包的封填不能有气泡。然后再翻过来封填另一面。以上操作过程一定要先做好准备工作，操作时动作要迅速，不然树脂就凝固了。注意不要使树脂流入线包骨架内孔里（即穿U\(_{16}\)磁心的地方）。封装完的线包要吊到一个通风干净的地方，阴干一至两天就可以使用了。在封装线包时，如果手上粘有树脂，可用丙酮洗去。
行输出变压器绕制好后，穿上U\(_{16}\)磁心，用两根M3×70的双头螺栓固定在扫描板有铜箔的一面。U16的上端固定夹板要用较好的绝缘材料做，因为高压硅堆也固定在上面。
绕制好的线包在使用前，要用较准的万用表测出几个重要绕组的电阻值，如：④B-⑧、④C－⑥和④C－⑤，其中④B-⑧，绕组用R×100档测得电阻值为520Ω左右。把所测数据记录下来，以备以后调试及维修中使用。
三、主要元件的选择：
行输出管是本电路中要求较高的管子，可选用3DD15D。要求BV\(_{CBO}\)≥300伏、BVCEO≥200伏、I\(_{Cm}\)=5A、PCM=50W。为了使行扫描线性良好，即使在最大峰流时，电流仍能线性地增加，所以要选用饱和压降小的管子。一般I\(_{CM}\)为5A时，要求饱和压降小于1.5伏。如果晶体管的放大系数hFE较大，则要求推动功率小一些，反之则要求推动功率大一些。本电路要求h\(_{FE}\)≥20，如果小于此值，须将4B2次级圈数增加一些。如果用其它类似的管子代替，BV\(_{CBO}\)必须大于250伏，其它参数也要符合要求。
行推动管4BG\(_{5}\)要求BVCBO≥60伏，I\(_{CM}\)=300mA，PCM≥0.7W。阻尼二极管4BG\(_{8}\)可选用反压≥300伏、电流≥3A的2CZ13D和2CZ5等，要求正向电阻越小越好。4BG11、4BG\(_{12}\)采用耐压500伏以上的白色、橙色高频硅粒。高压硅堆4BG10，耐压要大于16千伏，如果没有耐压这样高的硅堆，可以用两只9英寸电视机用的高压硅堆串联使用，中间焊点要圆滑可靠，最好将它们一起套入较粗的尼龙套管内，由两端引出线来。
场输出管3BG\(_{9}\)、3BG10要求BV\(_{CEO}\)≥50伏、ICM≥1A、P\(_{CM}\)≥15W。要求两只管子的hFE≥30，并要求配对。本电路选用了两只3DD5C，也可用其它管子代替。
S形校正电容4C\(_{17}\)要求耐压在160伏以上，如果手头没有2μ／160V的电容，可以用耐压250伏，体积较大的其它电容代替。这样印制板上就放不下了。由于此电容与行偏转线圈是串联的，电路不需改动，只要将接4C17的两点用较粗的导线短路，再用两根导线将此电容串入印制板插座的29与行偏转线圈之间，这样可将4C\(_{17}\)移到机壳内的其他地方。电容4C18决定行扫描回扫期的长短，其容量在0.06μ～0lμp之间选取，容量太小了，行回扫电压太高，对行输出管不利；容量太大了，高压降低过大，形成图象边缘缩减。此电容的耐压也要求在300伏以上，印制板正面如放不下，可以放到反面去。
电路调试前，要将扫描电路与电视机中其它部分联接起来。图1中“1”、“2”两根线是接至通道板的。“1”接在视预放级取出同步信号之处；“2”接在视预放取出视频信号之处。如果通道板上已有视放电路，可将“2”线改为视放级工作电压的引线。
四、调试：
对于业余爱好者来说，一般没有专用调测仪器，这里只介绍用万用表调试的过程及方法。万用表一般只能测电压、电流和电阻，不能看到电流、电压的波形，但可以通过测得的电压、电流、电阻来推测出电路的工作状态是否正常。也可以调出线性良好、工作稳定可靠的扫描电路来。
1、行扫描部分的调整；
首先将扫描板上A′点的引线和4BG\(_{6}\)集电极引线断开；拔下通道板和显象管管座；再断开高频头电源引线和扫描板插座上第七脚的引线（＋120伏）。然后，将调整好的稳压电源接入电路中，并且串入电流表，通电后总电流应小于30mA。
测量行振荡管4BG\(_{4}\)的各极电压，应符合图纸上所注电压的要求，如有出入应调整4R11，由于电容4C\(_{9}\)通过此电阻放电，所以改变4R11的阻值，会影响振荡脉冲的宽度，在选择振荡管的β值时，应与4R\(_{11}\)的阻值互相配合，并控制在一定范围内。实践证明，β值在70～100之间，电阻值在40～60K时，振荡器输出脉冲宽度比较合适，这样既保证了一定的激励功率，又有较宽的行同步范围。
用改锥调4B\(_{1}\)的磁心，4BG4基极电压应有轻微的变化，这说明行振荡器已工作。调整时，还应注意4W\(_{1}\)的位置，一般应置于中间位置上，改变其阻值时，4BG4基极电压也有变化。
行推动级一般不需要调整。4BG\(_{5}\)基极电压应为0.25伏。此管工作时发热，可用一块长方形铝片或铜片剪成梅花瓣型散热片，卡在管壳上。
行输出级的调整过程如下：（1）将4BG\(_{6}\)集电极接上，用万用表R×10档测一下负载电路的阻值，正向大于55Ω，反向大于400Ω；（2）再将电流表（量程最好为2A）串入总电路中，通电后总电流应小于700mA（正常应为500～600mA）；（3）再测4BG6基极电压，应为-0.5伏，这时还可以听到行频叫声；（4）调4B\(_{1}\)磁心（由里往外旋），使行频叫声变尖、变轻，直到刚好人耳听不见为止，这说明行振荡频率接近正常；（5）测量行输出变压器低压、中压绕组的输出电压，C点电压应为120伏，D点电压应为450～500伏。如果上述两种电压正常，同时总电流又不大于700mA，说明行扫描部分工作基本正常。如果C、D两点电压太高，可适当加大4C18的容量，使电压降下来。减小4C\(_{18}\)的容量，能使C、D两点电压升高。如果C、D两点的电压不正常，而且晶体管4BG6很热，这是由于行输出管导通时间太长或者是由于行频太低造成的。调整4C\(_{1}\)0的容量，可使行输出管的导通时间变短，截止时间加长。但4C10不能大于0.1μ，否则会使振荡器停振，烧坏4R\(_{17}\)或4BG5。当行频太低时（即行频叫声低而大），行输出管4BG\(_{6}\)的电流很大，总电流可达1A以上，所以管子很热，此时C、D两点电压都低于规定值，表现在荧光屏上，则是光栅较暗，甚至无光。这种故障必须马上排除，否则行输出管有烧坏的危险。应1的磁心向外旋，或者适当减小4C\(_{9}\)的容量。⑥经过以上调整，如果行扫描部分的总电流仍很大，即在1.5A左右，就应考虑行输出变压器次级绕组是否有层间击穿的可能，焊开⑧、⑥、⑤绕组的头，用较准确的万用表分别测出它们与地之间的电阻，并且与刚绕制完毕所测得的数据比较，那一组阻值不对，问题就出在那一组。
如果行线性不好，例如光栅左侧压缩，右侧拉长，这是因为行输出管饱和压降太大，如果调节4L\(_{2}\)作用不大，可适当改变一下4L2的圈数，但是必须注意不要影响行幅度。因为4L\(_{2}\)不仅影响行线性，而且对行幅也有影响。在32伏工作电压正常情况下，如果行幅太大，可以适当增加4L2的圈数；行幅太小，可以减少4L\(_{2}\)的圈数。
如果一接通电源，保险丝RL\(_{2}\)（2A）就熔断，在电路焊接正确的情况下，很可能是行输出管4BG6或阻尼管4BG\(_{8}\)击穿毁坏了，也可能是行输出变压器次级绕组多层击穿了。
2、场扫描部分的调整：
场扫描部分的调整过程及方法如下：（1）将扫描板A'焊上，再将行输出管4BG\(_{6}\)集电极断开，只调场扫描部分。（2）断开电容3C9的一端，调输出级静态工作点。通电测G点电压应为16伏，调节3W\(_{4}\)（15K），可改变G点电压的大小。3W4调整不好，还会影响场线性，因为此电位器是场推动管和输出管的偏置电阻，如果调节不当，对图象上部和下部的线性都有影响。（3）接上3C\(_{9}\)，再检查场振荡器是否起振。测量3RG3基极与发射极电压，工作正常时基极电压应比发射极电压高出2.5伏，这同一般PNP管作放大管用时不同，在本电路中，3BG\(_{3}\)基极电压高于发射极，说明振荡器工作正常，否则就是停振。停振原因可能是3BG3坏、3BG\(_{1}\)接反或者是3B1的始末端接反。可将③-④或⑤-⑥两组线包的头对换一下试试。（4）将0.1μ/160V的电容串接在万用表的正表笔上，电表转换到交流10伏档上，测一下各级是否有交流输出。将负表笔接地，用正表笔测3BG\(_{3}\)的发射极，应为0.5～1伏；测3BG5集电极应为5.4伏；测3BG\(_{8}\)基极应为6伏；测K点应为5.8伏。如果测得那一点没有交流电压或电压与上述数值相差太多，说明在此级以前的电路有故障，应加以排除。场扫描部分正常时的总电流应为200～300mA，如果电流太大，而且输出管3BG9、3BG\(_{1}\)0太热，可以适当减小3R22的阻值。
3W\(_{2}\)为场幅度调节电位器，调整3W2，如果场幅还拉不足，可能是3C\(_{6}\)、3C9漏电造成的。3C\(_{6}\)漏电还会造成图象上下抖动。如果图象下部反折，而且幅度拉不开，一般是由于3C11容量变小或开路。3W\(_{3}\)为场线性调节电位器，它与3C7组成积分补偿电路，应与3W\(_{2}\)配合调节，如果这两只电位器配合调节还不能调出好的线性，还需要再调节一下3W4。如线性还不好，就可能是3R\(_{17}\)、3R18变值或断线，3C\(_{9}\)漏电造成的。如果图象上部有几行很稀的扫描线，一般是由于3BG1断路或正向特性不好造成的。如果场同步不稳定，调节一下3W\(_{1}\)可暂时停稳，但过一会图象又慢慢向上或向下滑动。这种现象可能是由于3R9、3R\(_{7}\)阻值大了，也可能是由于3C4、3C\(_{5}\)漏电造成的。
稳压电源及行、场扫描电路都调整好之后，插上显象管的插座，将所有断开的电路全部恢复好。断开稳压电源32伏输出线，用万用表R×10档测一下A点到地的负载电阻值，正向应为40Ω左右，反向为2.5K左右。如果所测电阻与上面阻值相差太大，先不要通电，检查一下看电路是否有短路或接错引线的地方。如果负载电阻值正常，接通电源测一下显象管灯丝电压是否为6.3±0.1伏，不能太高，也不能太低。然后在32伏输出电路中串入2A直流电流表，接通32伏供电电路，此时总电流应在1.3A以下。旋动亮度电位器，观看光栅，使亮度适中。调节4W\(_{2}\)聚焦电位器，使扫描线聚焦最佳。调节偏转线圈角度及上面谈到的行、场扫描电路的有关元器件，就可调出较理想的光栅来。（胡少英）
