彩色电视机的解码电路(续)

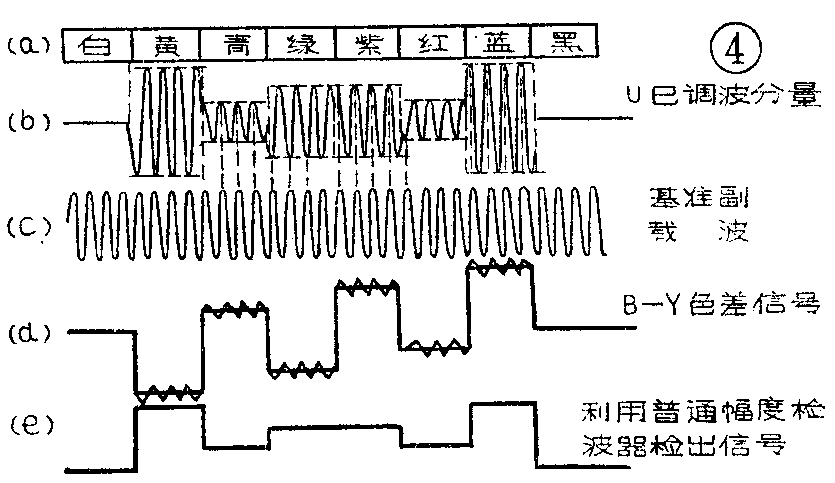

上期已谈到同步检波器检出了-（B－Y）信号，然后，再考虑加在电容C\(_{1}\)和C2中点的u信号自然也会通过R\(_{1}\)和R2加到输出端，所以在输出端应加适当的滤波器将其滤掉。以彩条图象的u信号为例用波形说明如图4，彩条如图4（a）发端u信号如图4（b），收端的本机副载频信号如图4（c），将（b）与（c）相加减通过同步检波给出的信号如图4（d），若用普通的幅度检波器则只能检出图4（e）的波形，形状完全变了，可见必须采用同步检波。

对于v信号的同步检波也完全一样，只不过梳状滤波器相加电路送来的v信号是一行正、一行负，逐行倒相的，要达到同步检波的目的，本机副载波信号也应该跟着一行为正、一行为负，才能检出-（R－Y）信号来。至于如何形成逐行倒相的本机副载频信号，以后再谈。

实际的同步检波电路是由二极管5D11与5D12及有关元件组成u信号同步检波器，本机副载频信号由5T52送来加到5D11与5D12上，u信号由相减电路送来加到电容5C81与5C82的中点。检波后得到的-（B－Y）信号从电阻5R72与5R73中点输出，经电感5L56滤掉u信号后加到矩阵电路-（B－Y）输入端。

由二极管5D9与5D10及有关元件组成v信号同步检波器，逐行倒相的本机副载频信号由5T53耦合到5D9与5D10上。同样逐行倒相的v信号由相加电路送来，加到电容5C79与5C80的中点。检波后得到的-（R－Y）信号从电阻5R70与5R71中点输出，经电感5L55滤掉v信号后，加到矩阵电路的-（R－Y）输入端。

到这里为止，我们已经有了-（R－Y）与-（B－Y）信号，再加上经过一般的检波与视频放大得到的Y信号，则发送端传送的图象信号都有了，就可以通过矩阵电路解出R、G、B信号来了。

我们已经介绍了同步检波器检出-（R－Y）、-（B－Y）两个色差信号的过程。有了这两个信号就可以恢复-（G－Y）信号，再加上视频检波器送来的Y信号，即能变换成彩色显象管所需要的R、G、B信号，这些就是矩阵电路的任务。

矩阵电路由5BG1、5BG2、5BG3与3BG5、3BG6、3BG7及有关元件组成见上期图1。

由“电视信号的解码”一文给出的公式：（G－Y）=－0.5（R－Y）-0.19（B－Y）可知，只要将同步检波器送来的-（R－Y）与-（B－Y）倒一个极性，并按一定的比例（0.51:0.19）衰减、混合即可合成-（G－Y）信号。在具体电路中是用5BG1管将-（R－Y）倒相、放大，从集电极给出+（R－Y）信号，用5BG3将-（B－Y）倒相放大，从集电极给出+（B-Y）信号，这两个信号通过电阻5R44与5R45合成-（G－Y）信号。5R45与5R44两个电阻的比值为75K／27K=2.7=0.51／0.19，正好满足上式的要求。

在5R44与5R45中点得到的-（G－Y）信号由耦合电容5C83送到5BG2管的基极，经过同样倍数放大后得到+（G－Y）信号，这样就得到了三个正极性的色差信号R－Y、G－Y、B-Y，相应的幅度均小于1V。这时，只要在三个色差信号上都加上Y信号，结果就能恢复出R、G、B三个信号来。在实际电路中，R－Y、G－Y、B－Y三个色差信号分别加到三个矩阵输出级即末极视放3BG5、3BG6、3BG7的基极，而由Y信号放大器送来的-Y信号同时加到它们的发射极，利用晶体管基极输入信号与发射极输入信号的相减作用得到：

这三个信号经放大倒相后，给出幅度约达数十伏的-R、-G、－B三个信号，分别加到彩色显象管红、绿、蓝三个电子枪的阴极上，就能在荧光屏上显出彩色图象了。

由于进行上述运算的数学公式叫矩阵，所以把进行这种变换的电路叫矩阵电路。

这里，对于5BG1、5BG2、5BG3所组成的放大器来说，由于色差信号的带宽只有1兆赫左右，要求不高，只要在发射极加一个82Ω的小电阻，引入一些负反馈，稳定一下工作点就可以了。为了减弱高频杂波的影响，在集电极反而人为地加接一个150pF的电容。但对于视放末级3BG5、3BG6、3BG7来说，要能够通过6兆赫频带的Y信号，应均为高电压输出的宽频带放大器。其集电极的电感3L3、3L4、3L5及发射极的电容3C55，3C56、3C57均为展宽频带用的。另外，可变电阻3W69与3W70用的校正绿，篮两路的放大量，以获得R、G、B三路增益的平衡。

此外，前级5BG1、5BG2、5BG3的工作点，系由电源电压+12V经5D5与电阻5R74、5R76、5R77（与温度稳定电阻5R65并联）组成分压器供给。分压点的电压均+1.4 V，它经过u信号同步检波器与-（B－Y）信号一起加给5BG3的基极；经过v信号同步检波器与-（R－Y）信号一起加给5BG1的基极；同时经过隔离电阻5R76直接加给5BG2，这样就保证了三管工作点的一致性。

场消隐信号也从这里引入，场扫描部分送来的正极性逆程脉冲通过5C87加到上述分压点上，5D5的作用是防止正极性的脉冲幅度高过+12V时混入+12V电源中去。当正脉冲到达时，使5BG1、5BG2与5BG3饱和导通，它们的集电极电压下跌，使输出管3BG5、3BG6与3BG7截止，集电极电压上升，造成显象管阴极电位提高，从而就在场扫描逆程中截止了电子射线，达到了场逆程消隐的目的。

在“同步检波器”部分已述及，除被检波信号u或v外，同步检波器还需要一个与被检信号同频同相位的等幅副载频信号。这个信号应由彩色电视机自己产生，并与外来的色同步信号锁相，即保持频率相同、相位关系固定。为此，彩色电视机中必须采用4.43兆赫晶体振荡器。

实际电路由5BG6与5SJ1、5C22、5C25和变容管5VC1等元件组成。5SJ1为4.43兆赫晶体，4R76与5C21作为电源退耦用。4R77与5C23用于稳定5BG6的工作点，5BG6偏流由4R74与4R75供给，＋12V直流电源通过高频扼流圈5L5供给集电极，5C24为隔直流电容。该晶体振荡器的频率和相位由调节加到变容管上的偏压来控制。所产生的4.43兆赫副载频振荡经5R50馈给由5BG7及有关元件组成的隔离放大器，5BG7的集电极负载接的是u信号同步检波器的高频变压器5T52，也即这一级输出的副载频信号直接供检出B－Y信号用。5BG7集电极输出的另一路经隔直流电容5C28馈给由5BG8及有关元件组成的移相放大器。由5L6与5BG8的输入电容组成移相器，使其集电极输出一个移相90°的副载频信号通过5C31送到鉴相器去。另外，5BG7的输出经5C26耦合给5D3进行幅度检波，检波后得到的负电压经5C32与4R86滤波后控制晶振的工作点，保证输出幅度的稳定。

无论本机副载频振荡器的频率多么稳定，也不可能长期保持与发送端副载频同步，所以必需有本机的自动频率、相位控制电路。副载频锁相电路是把本机4.43兆赫的副载频信号与外来的色同步信号一起加到鉴相器上，由鉴相器输出一个反应相位差别的信号，经滤波后反过来控制本机振荡器的相位，使之达到锁定状态。

这里需要的外来的色同步信号，需用选通放大器把它从色度信号中选出来。色同步选通放大器由5BG5及有关元件组成，它受选通脉冲控制，选通脉冲是从同步分离电路送来的经5L4与5C13延时约4.35微秒的正极性行同步脉冲。平时5BG5基本上处于截止状态，只有当正的选通脉冲抵达时才达到放大状态。从5BG4送来的色度信号经5C12加到5BG5，因为色同步信号处在行同步脉冲后边4.35秒处（见图7（a），所以当选通脉冲到来时，就将色同步信号单独选出来经放大到约10V左右的幅度，当作鉴相器输入的u\(_{1}\)信号。鉴相器由高频变压器5T2与5D1、5D2及有关元件组成，它只在色同步信号到来时才工作，其余时间停止。在5T2次级有5C17使次级回路谐振在4.43兆赫，次级上下两半各输出u1信号。由晶振5BG6产生的本机副载频信号经5BG7与5BG8的放大、移相后，通过5C31做为u\(_{2}\)送入鉴相器。u2与鉴相电压叠加在一起，作为变容管5VC1的直流偏压，使其工作在适当范围。鉴相器的输出端还加有由4R71、5R83、5R84、4R73组成的分压器，供给直流电压，5R83、5R84是温度稳定电阻，用于稳定变容管的工作点，也即稳定了副载频频率。

鉴相器输出端滤波器由4R60、4R70与5C19、5C20组成，它们的选择原则是能够达到开机后迅速实现锁相，锁相后又不容易由于干扰等造成失锁。4R60与5C20的作用是滤掉鉴相器输出的杂波干扰，4R70与5C19的作用是稳定锁定状态。

隔离放大级5BG7输出信号的相位应为0°，这个相位与u信号相同，供u信号同步检波器用，它直接通过5T52加到u信号同步检波器。v信号同步波检器要求本机副载频信号为±90°逐行倒相，在电路中，先将5T52次级上、下两端的副载频信号通过两个二极管5D7，5D8后合在一起，用逐行倒相开关信号控制这两个二极管逐行轮流导通，使给出的副载频信号逐行倒相180°，即一行为0°，一行为180°。再将这个信号加给5BG16组成的移相放大级。5BG16的基极有5C75与5L56组成的移相电路，集电极5C76与5T53初级也有移相作用，两次移相之和为90°，这样就把原来逐行倒相的信号再移动90°，得到一行为+90°，一行为-90°的本机副载频信号，经5T53加到v信号同步检波器上。在移相放大级的输入端，5R64与5L56还给5D7与5D8两个二极管提供一个直流通路，以免在5C74与5C75上发生电荷积累，影响正常工作。

逐行倒相信号是由鉴相器、选择性放大器和双稳态电路共同形成的。

为了给5D7与5D8两个二极管逐行轮流导通，提供一行为正、一行为负的逐行倒相开关脉冲信号，如图5（g），实现对于+v行要使5D8导通，以对同步检波器输出+90°的本机副载频信号，对于-v行要使5D7导通，对同步检波器输出-90°的本机副载频信号。

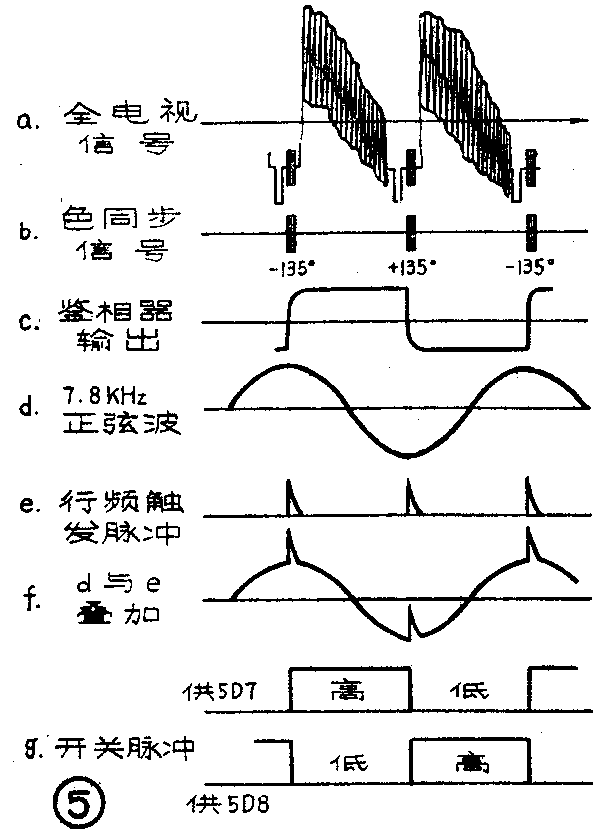

这个逐行倒相开关脉冲信号，是在识别信号的控制下由双稳态电路产生的。而识别信号还是由鉴相器检出的。当色同步为+135°时，鉴相器输出为负。而当色同步为-135°时，鉴相器输出为正如图5（c），它的频率为行频之半7.8千赫。由鉴相器输出通过隔直流电容5C33加到5BG11的基极。5BG11与5BG12及有关元件组成的7.8千赫选择性放大器。在5BG11的集电极有由5L8与5C34组成的7.8千赫谐振回路，可以排除其他的频率成分及各种干扰。再经过同样的5BG12，两次选择放大以后，将得到图5（d）所示的正弦波，其正半周总是确定地对准-v的一行，而负半周总是确定地对准+v的一行。将它加到由5BG14与5BG15组成的双稳态触发电路5BG14一侧的基极上，去选通双稳态电路的触发脉冲。

触发脉冲系由行扫描输出级送来的正极性行逆程脉冲，如图5（e），它通过小电容5C67与5C68微分变窄以后，分别加到5BG14与5BG15的基极，5R58与5R59在这里起隔离作用，避免两个基极互相影响。由于在5BG14的基极同时还加有7.8千赫正弦波，以及二极管5D4的存在，就使得每逢正半周时5D4导通，见图5（f），触发脉冲才能加到5BG14的基极去触发它导通，导通后集电极输出低电位。此时由于双稳态电路的固有特性。5BG15必然截止，集电极输出高电位，见图5（g）波形。当下一个触发脉冲来到时，正处在7.8千赫正弦波的负半周，5D4不通，则只能触动5BG15使之由截止变为导通，集电极输出低电位，相应5BG14集电极输出高电位。如此循环下去，在两集电极上分别产生了确定极性的逐行倒相开关信号。分别通过5R49与5C62、5R55与5C65稍加滤波后，再通过隔离电阻5R50与5R56加到5D7与5D8上作开关脉冲用。最终达到了提供+90°与-90°本机副载频信号对+v行与-v行进行同步检波的目的。

彩色电视图象颜色的浓淡取决于色度信号（u和v)的幅度，它们经同步检波后得到的R－Y与B－Y信号直接决定经矩阵运算后给出的R、G、B信号幅度。要保证图象颜色浓淡的稳定，必须保证色度信号幅度的稳定，因此在彩色电视机中还设有自动色浓度（或称饱和度）控制电路，它就是色度信号通道中的A．G．C．电路，这里简称A．C．C．电路。

另外，当接收到的彩色信号过弱，A．C．C．电路无济于事时，将引起本机副载频失锁，这时由于没有相信正确的副载频信号加到同步检波器去，检出的信号就不可能再是准确的R－Y和B－Y信号，结果使图象的彩色一片混乱，无法观看。这时就要求彩色电视机能将色度信号通道关闭，只看由Y信号形成的黑白图象。此外，当接收黑白电视台的广播时，也希望将色度信号通道关闭，以避免干扰信号窜扰进去。执行这个任务的电路叫消色器。

上述两种作用都取决于色度信号的强弱，但色度信号本身的幅度与图象内容密切相关，不足以当做信号强弱的标志，仿照电视机A.G.C.电路以行同步脉冲幅度为准的做法，这里以色同步信号的幅度为准，按规定它总是整个电视信号幅度的30％。

一种方法是利用7.8千赫正弦波的幅度做为信号强弱的判别标志。借鉴A.G．C电路的经验，利用幅度检波器检出7.8千赫正弦波的幅度变化去自动控制色度信号放大器5BG4的增益，来实现A.C.C作用。

具体电路是：由5BG12集电极输出的7.8千赫正弦波经变压器5T3耦合加给5BG9的发射结，使它正半周截止、负半周导通。导通后形成的集电极电压就反映了信号强弱，经滤波后用它去控制5BG10的内阻。信号强时5BG10基极电位升高，内阻增加，相当5BG4的发射极负反馈电阻增加，导致色度信号的增益下降，反之则增益提高，从而就实现了A.C．C作用。

5T3次级的输出也同时加到另一个检波管5BG13的基极。这一级的发射极电阻较小，集电极的负载电阻较大，因而增益高。当有色度信号时，其集电极基本上能保持+4V的输出，供给色度信号放大器5BG17一个正常的工作点。当色度信号过弱或没有时，5BG13截止，集电极输出0V，使5BG17也截止，从而关闭了色通道，达到了消色的目的。这个0V的电压就叫消色电压。

除R－Y与B－Y信号外，矩阵电路还需要输入一个-Y信号。Y信号放大器由3BG2、3BG3与3BG4组成。

彩色电视机视频检波器后有由3BG1组成的发射极跟随器，所输出的正极性（同步脉冲朝下）全电视信号有一路先达到由3R4、3C1、3C2与3L1等组成的4.43兆赫桥T陷波器，其作用是将检波器检出的全电视信号中的色度信号滤掉，只剩下Y信号再去放大，以免色度信号被充做Y信号，在图象中造成干扰。陷波器的下端接有二极管3D3，受消色器输出的电压控制，当正常接收彩色图象时，消色器输出+4V，3D3导通，陷波器起作用，滤除色度信号干扰。当接收黑白图象或彩色信号过弱时，消色器输出0V，3D3截止，陷波器不起作用，避免了对Y信号的影响。也就避免了图象清晰度的下降。

陷波器的输出先经视频放大级3BG2放大，给出负极性Y信号，其集电极输出接到延时线3DL1上，将Y信号延时约700毫微秒，使其与色差信号同时到达矩阵电路，否则将引起R、G、B信号失真，在图象上出现彩色与黑白轮廓错开的现象，好象套色不准确的彩色图片一样。

在3DL1的始端接有3L2用于改善高端的频率特性，3R5为始端匹配电阻，3R11与下级3BG3的输入阻抗组成终端匹配阻抗。由于3BG2与3BG3之间系直流耦合，需用3C6起隔直流的作用。

3BG3与3BG4为直流耦合级联发射极跟随器，只有电流增益而无电压增益，也不倒信号极性。因为它们的负载是R－Y、G－Y、B－Y三个放大器的发射极，其输入阻抗甚低，故需采用低输出阻抗的级联射极跟随器，以满足三者所需的电流。

当接收黑白图象时，只有负极性的Y信号加到3BG5、3BG6、3BG7的发射极，经过放大后，分别输出相等的负极性R、G、B信号去控制彩色显象管，得到黑白图象。

由于整个Y通道均为直流耦合放大器，调整它的直流工作点即可调整彩色显象管的直流工作点，实现亮度控制，这里用的是电位器3W14，以3W10做辅助调整。

在3BG2的发射极还接有一组利用发射极负反馈改善频率特性的阻容元件。同时，3C7旁路电位器3W12的一部分，可以改变本级的增益，以控制Y信号的幅度，从而控制图象的对比度。

在Y放大器中还加有行消隐脉冲电路。在整个解码电路中，原则上可以有好多加入消隐信号的地方，这里行消隐是将行逆程脉冲经过一连串的耦合整形电路，加到Y放大器3BG3的基极，使行脉冲到来时3BG3截止，输出一个正脉冲，经过视放末级放大后，加到彩色显象管三个电子枪的阴极去关闭电子射线。行逆程脉冲经3C51与3R51交流耦合后脉冲为正，底部为负，使3D1导电将底部削平。3D2的作用是防止正脉冲幅度过高，将3BG3的发射结击穿，由3R53与3R54组成分压器，中点约6V，当输入的正脉冲超过+6V时，3D2导通，将其顶部削平在6V上。

至此，我们已将彩色电视机解码电路各部分的功能、元器件作用进行了全面分析，以帮助大家对彩色电视机有进一步了解。（张家谋）
