我们在老师的指导下，为小学一年级语文“小猫钓鱼”一课制作了一个教具，也可作磁控玩具。它的外形见图1。
本作品在教学演示时，用一根一米左右的竿子，竽头用细线挂一个“蝴蝶”或“蜻蜓”（在蝴蝶或蜻蜓胸部装入拇指大小的永久磁铁一块）。演示人持竿将细线所挂之物靠近小猫嘴部，小猫开始眨眼，小猫的头部、手部和尾部也同时动作。再用它靠近小猫左手腕部，小猫即能停止眨眼和动作。演示说明小猫钓鱼不专心，见到蜻蜓或蝴蝶就摇头眨眼。
工作原理

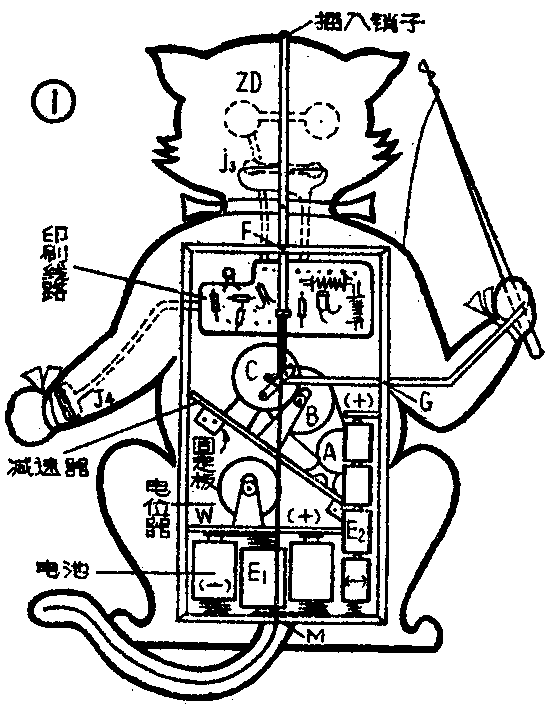

此“小猫”的内部构造见图1所示（从“小猫”背部看进去），它由印刷线路板、机械传动部分、电源等组成。“小猫”的动作由磁控开关来控制。当开关一接通，电动机转动。带动减速器与连杆，使小猫头、手、尾动作。同时磁控开关又把闪光器电路接通，“小猫”眨眼。

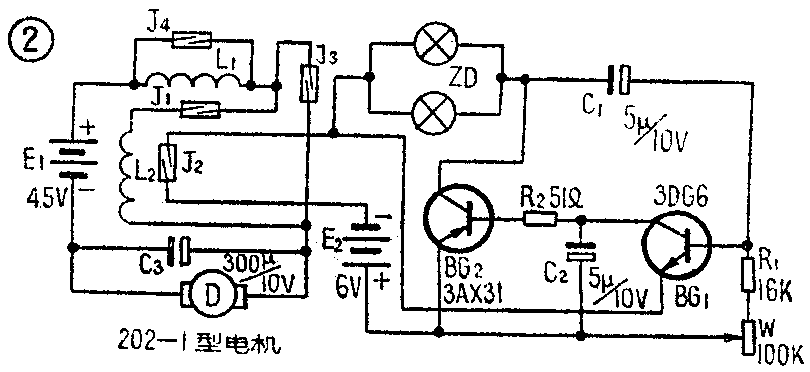

磁控开关和闪光器的电路见图2所示。图2中J\(_{1}\)、J2、J\(_{3}\)、J4为常开干簧管。J\(_{1}\)、J2分别与线圈L\(_{1}\)、L2 组成干簧继电器。当用磁铁靠近J\(_{3}\)（猫嘴）时，J3吸合，电源E\(_{1}\)接通，电流由E1正极经L\(_{1}\)→J3→电动机D→E\(_{1}\)负极，电动机起动。与此同时，电流流经L1时，在L\(_{1}\)周围形成磁场，使J1磁化吸合。电流又流过L\(_{2}\)线圈，使J2吸合，使电路图中闪光器的电路接通。这时如拿开磁铁，J\(_{3}\)释放。但由于J1、J\(_{2}\)已吸合，电流由E1正极→L\(_{1}\)→L2→D→E\(_{1}\)负极，构成回路，所以电机仍能工作，闪光器也继续闪光。此时电路自锁。
如果将磁铁靠近J\(_{4}\)（即靠近猫的左手）时，J4吸合，L\(_{1}\)线圈被短路，磁场消失，J1断开；J\(_{1}\)断开后L2中无电流、J\(_{2}\)也断开，则电机D、闪光器均停止工作。

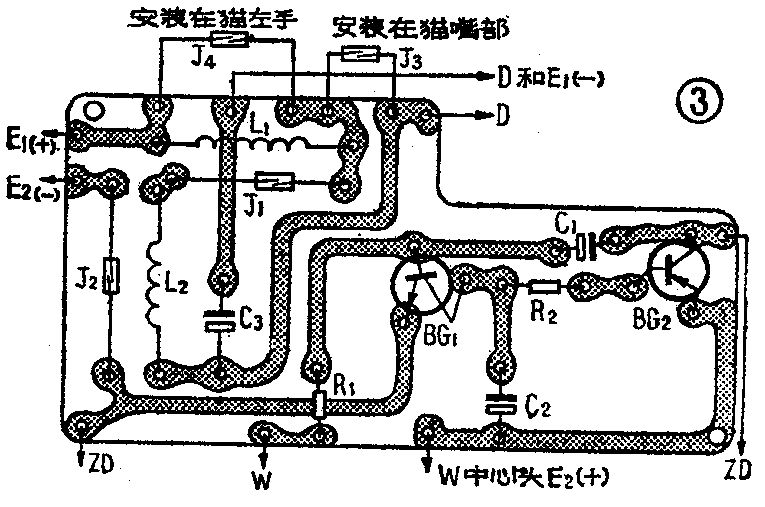

图2电路中除电池、电动机、电位器W和J\(_{3}\)、J4干簧管外，其他的元件都安装在图3所示印刷线路板上。
元件选择

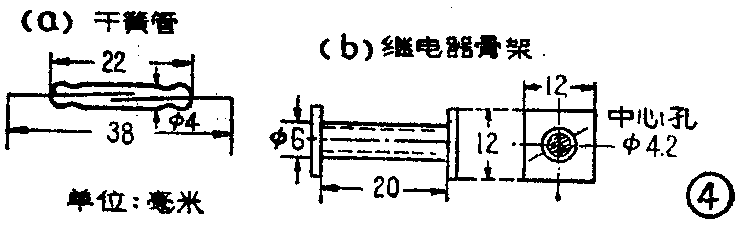

图2中J\(_{1}\)，J2、J\(_{3}\)、J4为JAG—4型常开干簧管。规格尺寸见图4。J\(_{1}\)、L1和J\(_{2}\)、L2分别组成两个继电器。制作继电器时，先做二个骨架，在每个骨架上用直径0.41毫米漆包线分别密绕350匝，将线头引出固定在骨架边缘、在骨架中心孔内分别套入干簧管J\(_{1}\)、J2即成。
BG\(_{1}\)采用3DG6（NPN）型硅管；BG2采用3AX31（PNP）型锗管，两管参数无特殊要求。W为100K的电位器，它可调节电珠ZD的亮度和闪光频率。电珠ZD为6.3伏、150毫安指示灯泡，把它们并联使用。电容C\(_{3}\)为300微法、耐压10伏的电解电容器。
由于小电机、闪光器耗电大，不能共用一个电源，因此设E\(_{1}\)、E2两个电源分别供电。E\(_{1}\)为三节一号电池。E2为四节二号电池。
机械传动部分的制作
机械传动部分由电机、减速器、连杆等组成。电机采用202—1型玩具电动机，工作电流在500毫安以上。减速器和连杆需自制。
1．减速器的制作：

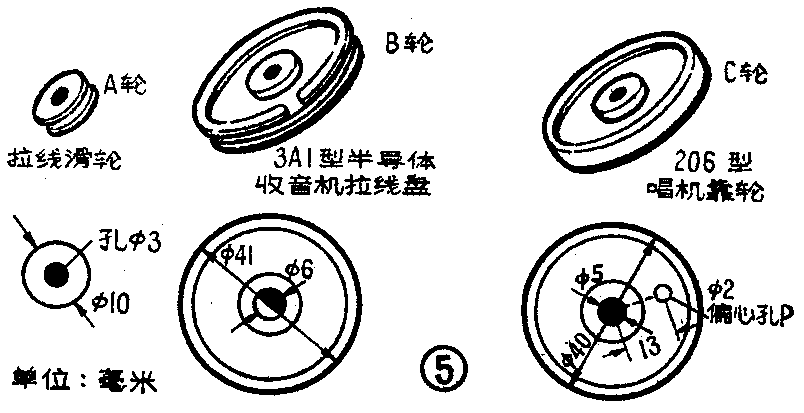

①部件准备。按图5所示找A、B、C三个圆轮，其中C轮采用206型唱机靠轮。在C轮上离圆心13毫米处钻一个直径为2毫米的小孔，称为偏心孔P，此孔以后铆接连杆用。

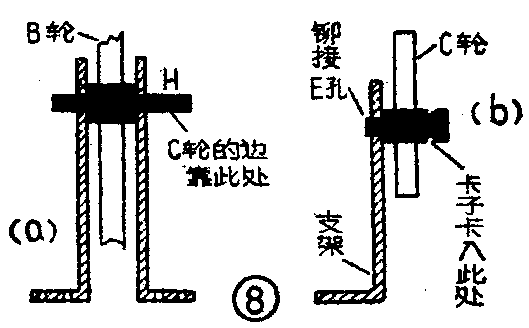

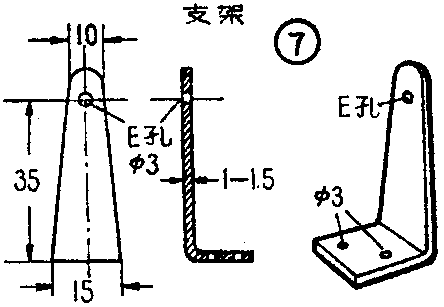

将A轮装在小电机轴上，并用环氧树脂粘牢。将B轮的中心孔用半圆锉锉圆，插入B轮轴杆、并用环氧树脂将它们粘牢。B轮轴杆的两端分别装入两个支架的E孔内（见图8a）。在C轮内插入C轮轴杆，此轴杆一端与支架在E孔处铆合，另一端用U型卡子卡住（见图8b），如需卸下C轮，取下卡子即可。制作卡子时，找直径为1.25毫米的粗漆包线取12毫米一段，弯成U字形，再用锤子敲扁即成。
②安装减速器。将电机和A轮、B轮、C轮连同支架按图9（见下期）组装在150×60（平方毫米）的金属底板上（可用胶木板代）。电机（带A轮）与B轮之间用橡皮圈代替皮带传动，它们之间的距离以套上橡皮圈不松不紧为宜。（待续）（袁舸 张兵）
