这里介绍的玩具机心可以装到玩具“娃娃”“狗熊”、“小狗”的肚子里。当用手接近玩具时，玩具就发出叫声，随着手接近距离的改变，叫声音调也变化，很有意思。
玩具机心的线路见图1。BG\(_{1}\)和L1、L\(_{2}\)、C1、C\(_{3}\)等组成电感反馈式高频振荡电路。当人手接近金属板时，相当于改变了振荡槽路的电容，使振荡频率发生变化。晶体管BG5\(_{3}\)、C9 等组成变压器反馈振荡电路，产生一个固定频率的高频振荡电路。这两个振荡电路的输出信号分别经电阻R\(_{3}\)、R10加到二极管D进行混频。混频后输出的音频信号经C\(_{6}\)耦合到BG2、BG\(_{3}\)进行放大，然后再经功放管BG4\(_{2}\)推动扬声器，有音频信号输出。
图中S为一金属板，接至a点，人体相当于接到b点。人体的手和金属板之间存在着寄生电容，当两者之间距离改变时，寄生电容的容量也发生变化。因为这个电容是并联在L\(_{1}\)、C1振荡槽路的两端，所以这个电容变化时，振荡频率也变化。
BG\(_{1}\)等组成的高频振荡器输出的高频信号（设频率为f1）与BG\(_{5}\)等组成的振荡器输出的信号（设频率为f2）经二极管D进行混频，若f\(_{1}\)=f2，其差拍频率为0，扬声器中无音频信号输出。当手与金属板S靠近时，振荡频率f\(_{1}\)变低，设新的振荡频率为f1－Δf，那么混频后的差拍频率为f\(_{2}\)－（f1－Δf），和f\(_{2}\)-f1=0的差拍频率相比，新的音频信号为Δf，由于Δf设计在音频范围内，所以扬声器有音频信号输出。手与金属板间的距离变化时，音频信号的频率也变，所以有变化音调的声音发出。
图中BG\(_{1}\)、BG2、BG\(_{3}\)和BG5可选用3DG6、3DG4、3DG8和3DGll等型号的管子。BG\(_{4}\)可选用3DK4或3DG12，各管的β值应大于50。混频二极管D可选用2AP1～2AP9。可变电容C1选用CBM—2X—270、CBM—X—270、CBM—X—360等都行。

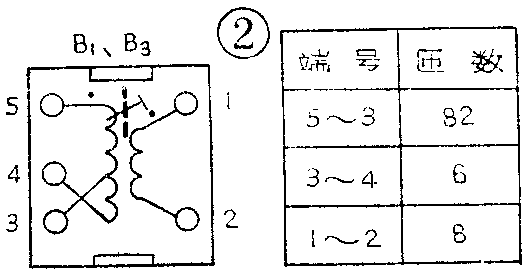

振荡线圈L\(_{1}\)、L2、L\(_{3}\)、L4用晶体管收音机中外形尺寸为10×10（毫米）的本振线圈或中频变压器来改制，其具体绕制数据见图2，绕制时，用φ0.08毫米的高强度漆包线。若用中波振荡线圈LTF—2—3，LTF—3—1、102、5401等代替也可以，代用时，应注意改变其端子的连线。B\(_{2}\)用晶体管收音机的输出变压器。金属片和印制板可根据使用情况自行选取和设计。
调整时，BG\(_{1}\)、BG5的集电极工作电流应为1.5毫安左右，一般只要管子的β>50，W\(_{1}\)、W4选用30千欧的电阻，电路就能振荡。复合管BG\(_{2}\)、BG3的集电极电流可以不必测量，只要改变W\(_{2}\)可变电阻，使扬声器的声音达到最大为止。BG4的集电极电流可调整在15～30毫安之间，如追求输出功率大，可在这个范围内变化，找出声音最大的一点来，但也不能调得太大，以免烧坏管子。
直流工作状态调整好以后，应先将C\(_{1}\)旋到中间位置（约80PF左右），再调节C11使其产生差拍声。当调C\(_{11}\)时，可能会出现几个差拍点，这是由于除了主差拍频率信号以外，还存在着高次谐波的差拍声的缘故。但其中主差拍声音最响，而其它谐波差拍声均很小，所以在调试时应特别注意。经过上述调节后，当手靠近金属板时，就会出现差拍声了。我们用的金属板较大（22×12厘米\(^{2}\)），一般手与S的距离在40毫米左右时，上、下移动5毫米即能产生1～2个音程的变化时，就算调整好了。如果音调变化不大，可把C1调小。如果音调变化太大，可将C\(_{1}\)电容量调大。
金属板、元器件的安装视自己所要求的玩具形状而定。（王本轩）
