目前，许多地区都采用两个频道播送两套电视节目的方式，进行电视广播。对于远离电视发射台的用户来说，用一副单频道接收天线很难兼顾两个频道的电视节目。所以，需要配备一套较好的天线，同时兼收两套电视节目。为此，我们结合本地区的实际。（离电视台约45公里），参考有关资料，按甚高频（VHF）二、八频道的中心波长及频率，设计并制成功一副X型两频道共用的接收天线，经过实践证明效果较好，便于一般家庭条件自行动手制作。现介绍出来，供参考。

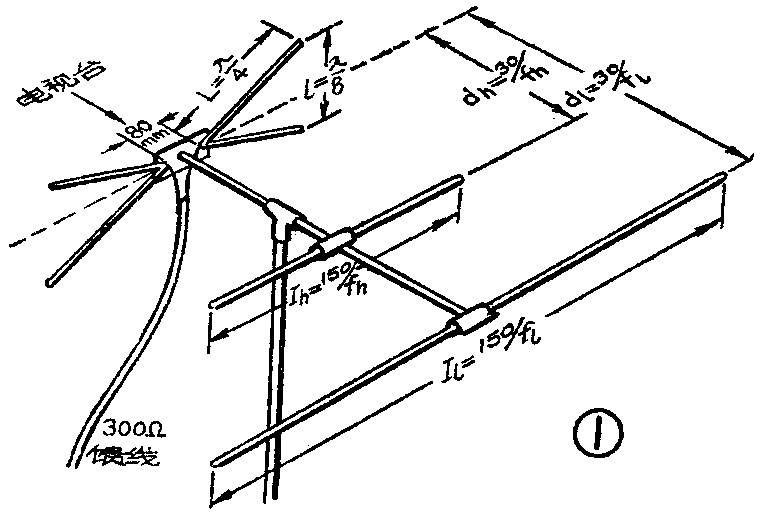

X型两频道电视接收天线的外形及尺寸见1。现以二、八频道为例，介绍一下各振子及相互距离的计算方法和安装制作。

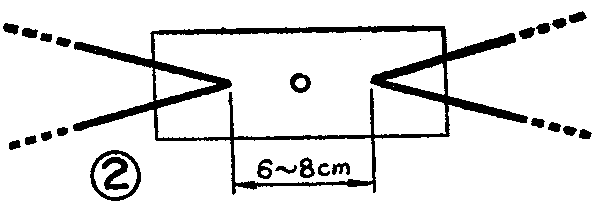

X型天线的四个主振子的长度L，均等于所接收的最高频道的中心波长λ\(_{h}\)（八频道λh为1.6米）和最低频道的中心波长λ\(_{l}\)（二频道λl为4.96米）的算术平均值的1／4。高低频道中心波长的算术平均值λ=（λ\(_{h}\)+λl）/2=（1.6＋4.96）/2=3.28（米）。所以，L=λ/4=3.28/4=0.82（米）。同一侧的两个主振子，固定在8～10毫米厚的塑料支架一端，然后联接在一起，两振子的张开距离等于上述算术平均值的1／8，即：I=λ/8=3.28／8＝0.41（米）。两侧两副主振子的距离为60～80毫米，如图2所示。反射振子的长度按下式计算：高频道反射振子的长度I\(_{h}\)=150／fh（米），其中，f\(_{h}\)为高频道的中心频率（兆赫），八频道的中心频率为187兆赫。所以，Ih=150/f\(_{h}\)=150/187≈0.81（米）；低频道反射振子的长度I1=150／f\(_{1}\)(米)，其中，fl为低频道的中心频率（兆赫），二频道的中心频率为60.5兆赫。所以，I\(_{1}\)=150/f1=150／60.5≈2.48（米）。高频道(即八频道）反射振子与主振子间的距离d\(_{h}\)＝30/fh= 30/187≈0.16（米）；低频道（即二频道）反射振子与主振子之间的距离d\(_{l}\)=30／fl（米）=30／60.5≈0.5（米）。此天线的参数；增益为6dB；前后比为20dB;方向夹角α为30°；输入阻抗略小于300欧，因此，可与平衡扁馈线直接配接。
天线振子的制作材料可用直径为10～20毫米铝管或铜管，管径越大，通频带越宽，性能越好一些。天线支架的横杆，可用木材做成矩形，也可用金属杆，但所有振子均应与金属杆绝缘为好。

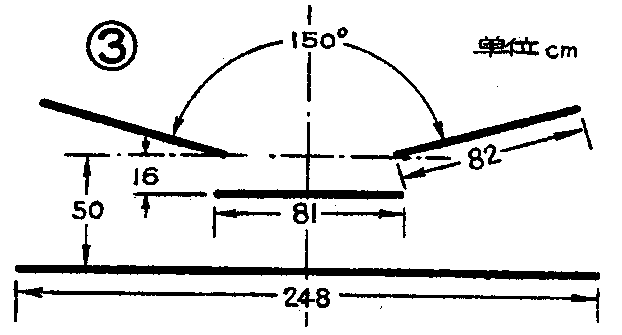

主振子可以平行装置，也可以垂直装置，但以垂直装置较好。装好后俯视时，两边两副主振子的夹角应小于180°（约为150°），如图3所示。这样天线的方向性会更佳。反射振子应水平装置，轴线与X型主振子的中心轴线平行。
X型天线在二、八频道时，管料用量为6.57米，比单独装置二、八频道的三单元折合振子省许多料。（黄秉钧）
