二、图象不同步
（1）水平、垂直均不同步或性能差

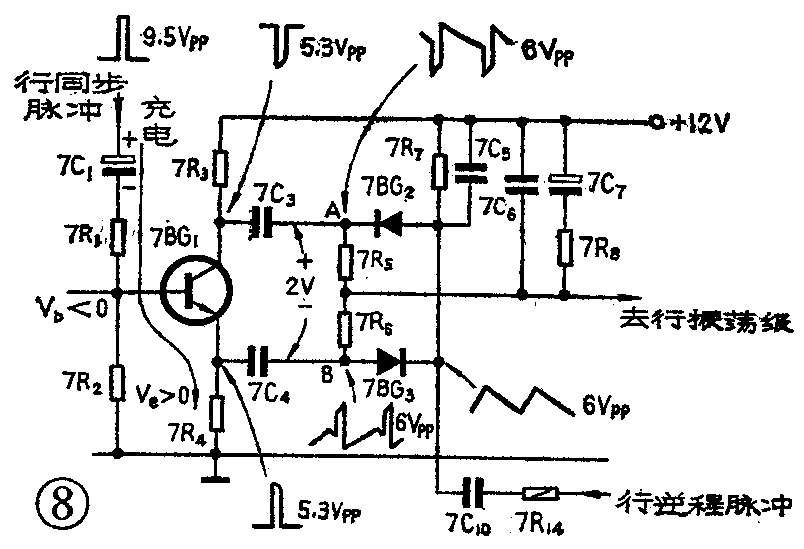

原因有：①同步分离级有故障。检查方法是先测量二极管5BG1静态电压，应为0.3V左右，若过低，一般为5BG1或5L1断路，或5R2阻值变大；若过高，则是5BG1内阻太大。再测量5BG2集电极电压，应为2～5V，若过高则是5BG2漏电流太大（击穿）或电容5C1漏电；过低则是5BG2开路或β太低。假若静态电压均正常，可在接收到电视信号时，测量5BG2集电极的动态电压，应为1.8V左右，否则有故障，通常是5C1断路。②AFC电路有故障。检查方法是先在静态和动态两种状态下，测量7BG1管基极电压U\(_{b}\)和发射极电压Ue，并进行比较（参见图8）。以判断同步脉冲是否到达基极。正常情况下，无信号输入（静态）时，7BG1基极经7R2接地，故U\(_{b}\)=0，Ue=0当接收到信号（动态）、行同步脉冲来到时，同步脉冲经7BG1基极——发射极对7C1充电，使U\(_{e}\)＞0。由于充电电流大（基极——发射极正向导通电阻仅数百欧），而放电速度慢（通过7R1、7R2等），故在7C1上建立起电压，使Ub＜0(约-0.2V）。如果在静态、动态两种状态下， 7BG1各极电压没有变化（或变化很小），说明行同步脉冲没到达7BG1基极，通常是由于7C1或7R1断路或晶体管7BG1损坏等造成。另外测量7BG2负极与7BG3正极之间（即图8中A、B两点）的直流电压。正常情况，不论是静态或动态，应为2V左右，若无电压或电压过低，则说明鉴相器上没有锯齿形比较脉冲，原因是7C10坏（短路、断路）或7R14断路，或7C5坏。③AGC电路不起作用。前面已介绍过AGC电路失控或控制能力差会引起接收信号时电路“阻塞”，收不到图象的情况。但在未完全“阻塞”时，虽仍能收到信号，但检波后的全电视信号幅度很大，超出晶体管动态范围而出现“限幅”，同步头严重压缩从而使同步受到破坏。判断方法：如减弱输入信号，同步恢复正常，即说明AGC不起作用。图8画出的各点波形，供使用示波器进行检查时参考。
（2）只是垂直不同步（或同步范围小）
原因大多有：①帧同步脉冲未加到帧振荡管。可能是由于6R1、6R2或6BG1断路或6B1绕组断线引起；②电容5C3（100μf16V）容量变小、严重漏电等造成退耦不良，引起负反馈作用，使帧同步脉冲的分离不正常。
三、同步范围小
图象能稳定，但稍稍变动一下帧频、行频（即帧、行同步）旋钮，图象就会失步，亦即同步范围小。通常有两种情况。
（1）帧、行同步范围均小。原因大多在AGC电路和同步分离电路，如AGC电路充放电电容4C4（4.7μ16V）漏电或容量显著减小，同步分离管β值太小使分离灵敏度太低，5R4阻值变大，5C1漏电等。
（2）帧同步正常，行同步引入范围小。原因主要有:行振荡电路压控灵敏度低，一般为行振荡脉冲宽度太宽，可参照“调整”一文重新检查调整；AFC和行振荡电路元件损坏，如7BG1～7BG3管性能差（三极管β值过小，二极管正向内阻太大等），电容7C3、7C4漏电或容量变得过小，或退耦电容7C11损坏等。行振荡线圈7L1锁定位置不正确也会使行同步范围变小。
四、图象不稳定
通常有四种症状
（1）扭曲、错格现象，如图9a。故障原因在AGC和图象中放电路。①2BG5管漏电流I\(_{ceo}\)过大或反向击穿电压Vceo低，4BG1或4BG3损坏等造成AGC性能变差，在接收中等或较强信号时会出现这种症状，可参阅表2有关部分。②电位器4W1调整不当，高放AGC电路起控太迟，整机AGC控制能力减弱。解决的方法可参阅“调整”一文有关部分。③图象中放供电电路退耦电容2C27（47μ）容量显著减小或漏电，造成高频信号被低频交流纹波电压调制，使图象扭曲。
（2）图象顶部扭曲（见图9b）。故障原因是帧同步脉冲混入AFC鉴相器。一般是7R8阻值偏大或断路、7C7容量减小或断路引起的。有时适当减小7R8的阻值可消除扭曲，但7R8阻值不得小于680Ω，否则AFC电路负载太重，使鉴相灵敏度降低，使行引入范围减小。同步分离级5R1或5C4损坏也会出现图象顶部扭曲症状。
（3）图象边缘出现锯齿状扭曲（见图9c）。原因有以下几点：①行振荡脉冲宽度太宽。这时行频引入范围太宽，使AFC电路抗干扰性能变差。尤其是电视信号较弱时，行振荡频率很容易受外界干扰脉冲的影响而变化，产生这种症状，而当信号较强对，这种症状一般即消失。②AFC电路滤波电容7C6断路。这时不论电视信号强弱，症状都存在。③高压打火。加显象管内部极间跳火或高压帽打火，行输出变压器磁心接地不良引起打火，尤其是高压包内部打火等，都会引起图象边缘扭曲。通常可仔细观察有关部位是否有打火紫光出现。
（4）图象伴有上下滚动的黑条。这种现象是市电对图象的干扰，尤其在接收晶振同步电视信号时较严重。解决的方法是适当减小4C4的容量。4C4的标称值为4.7μ，但实际容量有时相差甚大。此外也可将电容4C8（lμ）取消试试。
五、图象不清晰
一般表现为图象模糊、拖尾、镶边，图象黑色成分或白色成分“饱和”等。其原因大多在视频部分而与高频头或中放关系较小。
（1）图象模糊、镶边、拖尾。原因是视频检波电容2C6、2C26（均10pF）容量过大或2L8电感量过大（如装错），会使图象高频分量损失、图象细节部分不能充分重现。电容2C38（430pF）、2C31（2200pF）断路会引起模糊、拖尾等现象，使图象好象蒙上一层薄雾。电阻2R31（10K）阻值变大或开路会造成高频分量过冲，使图象出现镶边。电容2C33（0.22μ）容量减小，会使图象低频分量损失，图象模糊并且灰度等级降低（黑白不分明，灰蒙蒙一片）。
上述图象镶边与重影不同。重影应通过转动天线或改变电视机安放位置，必要时需外接天线才能消除。

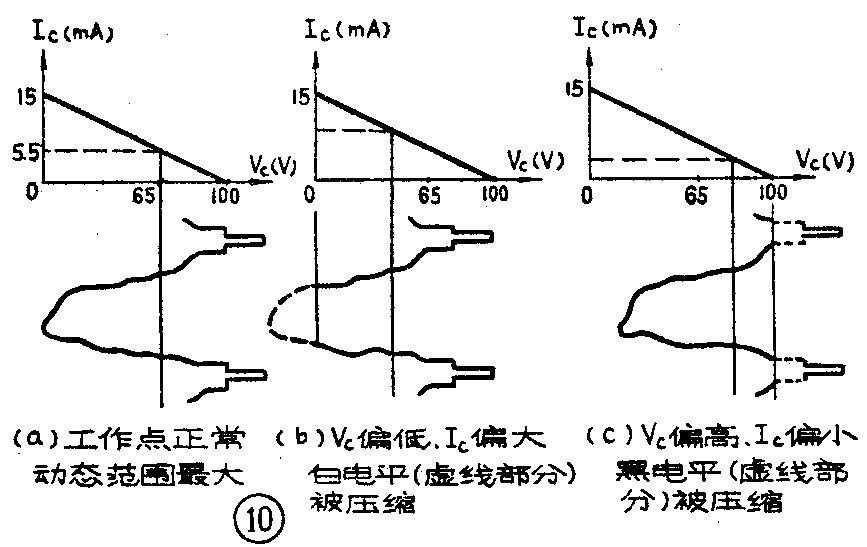

（2）图象黑色成分或白色成分“饱和”。其原因（不包括显象管老化后出现的类似症状）是视放管2BG6（3DA87B）工作点不合适。正常情况2BG6集电极电压为65～70V（V\(_{ce}\)≈60～65V）；电压过低时，则信号中的白色成分易饱和（即白电平被压缩），过高则黑色成分易饱和（即黑电平被压缩），见图10。更换视放管时，若其β值过小（＜30）或过大（＞100）需重配电阻2R26，使工作点符合要求。
六、图象和伴音不一致

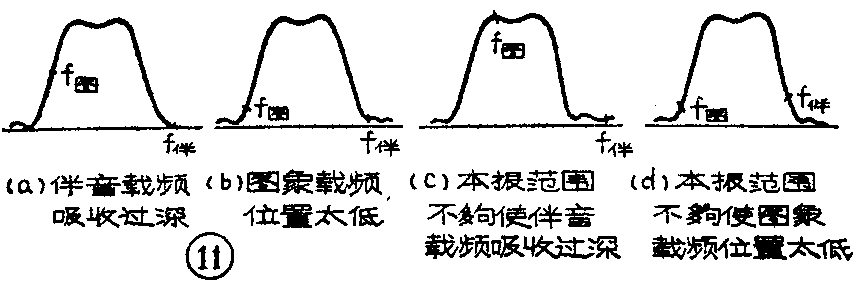

正常的电视机，调节高频头“频率微调”并配合转动天线，总能做到图象清晰伴音宏亮无杂音。若无法使图象和伴音同时达到满意的效果，其原因除伴音中放有故障外，大多是高频头与中放总曲线不符合要求，不是对伴音载频吸收过深就是图象载频位置过低。具体来说：（1）高频头高放曲线或图象中放曲线带宽太窄，使伴音载频（或伴音中频30.5MHz）吸收过深或图象载频（或图象中频37MHz）在曲线中位置太低，如图11a、b。（2）因本振线圈松动、本振微调螺钉滑牙等造成高频头本振微调范围大小，使总曲线调不到兼顾图象和伴音的较好情况，见图11c、d。
修理方法：略微旋动中放输入回路线圈2L14，若效果不明显再稍微旋动三中放双调谐回路次级线圈2L6，使图象伴音都能达到较好效果。这种方法实质上是减小伴音中频（30.5MHz）的吸收深度。由于是仅凭接收效果来调节，故旋动量不能过大，以免把曲线调得更乱。有条件最好能用仪器检查调整。
七、伴音干扰图象
表现为随着伴音的起伏图象上重迭着有规律性变化的水平影条干扰。检查时可将音量电位器关死，若干扰依然存在，则故障在图象通道（高频头、中放）；若干扰消失，则故障在低放级供电回路。
（1）由图象通道故障引起的伴音干扰，原因是对伴音载频吸收太浅。一般可微调2L14使干扰消除。

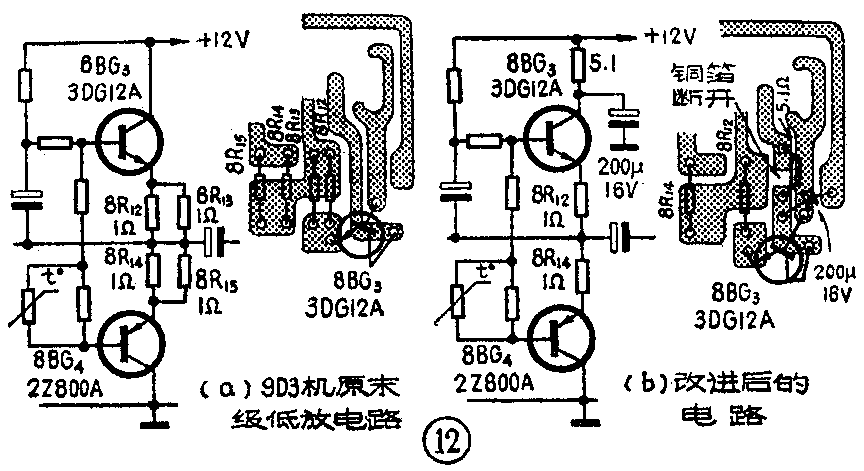

（2）低频放大级供电回路退耦不良引起的伴音干扰。音量越大，低放级所需电流就越大，音频纹波电压就越大，对图象通道的影响就越严重。早期生产的“9D3”机低放级退耦较差，现已作改进，见图12。
八、图象上出现网状花纹或同时收到两个电视台的节目
这种故障在大城市尤其容易发生。原因是外界干扰如雷达、短波电台、高频热合机等发出的电磁波，以及接收了本频道以外的电视信号，干扰了正常电视信号的接收。改善方法：
（1）调节4W1，减小高放AGC放大管4BG1发射极——基极反向偏压，使高放AGC起控提早，可减轻这种干扰。
（2）改变天线位置或架设外接天线。在某些接收环境下，光靠电视机本身是抑制不了外来强干扰信号的（如高频热合机干扰），只能靠架设方向性较强的室外天线来解决。
有关伴音电路其它方面的故障如：无伴音或伴音轻，声音发闷，失真等等这里就不一一介绍了，请参阅有关文章。（续完）（费钥）
