有两只稳压管，DW\(_{1}\)的稳定电压为5.5伏，DW2的稳定电压为8.5伏，它们的正向压降都是0.5伏，若它们的稳定电流都相等，怎样连接它们才能得到3伏、6伏、9伏和14伏的稳定电压？
本期“想想看”答案

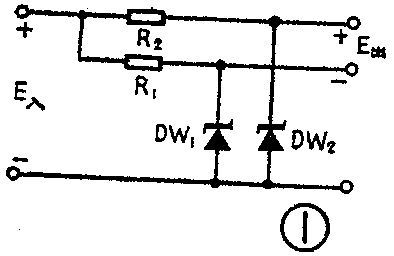

若要取得3伏的稳定电压，应把稳压管DW\(_{1}\)、DW2按图1所示连接，这时，U\(_{DW2}\)=8.5伏，UDW1=5.5伏，输出电压E\(_{出}\)=8.5—5.5=3（伏）。

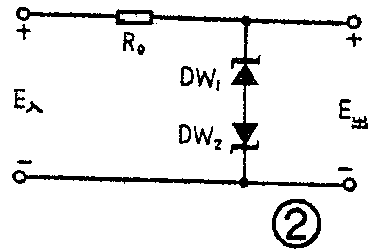

在图2所示的电路中，由于U\(_{DW1}\)=5.5（伏），而DW2的正向压降为0.5伏，所以E\(_{出}\)=5.5＋0.5= 6伏。

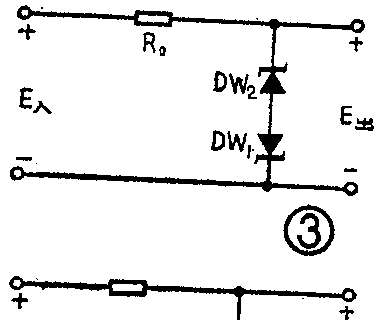

当把稳压管DW\(_{1}\)、DW2接成图3所示的电路，这时，U\(_{DW2}\)=8.5伏，DW1上的正向压降为0.5伏，所以E\(_{出}\)=8.5＋0.5=9伏。

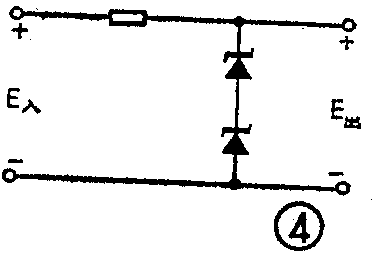

为了取得14伏的稳定电压，把两个稳压管串联起来连接，如图4所示，E\(_{出}\)=8.5+5.5=14伏。（王国正）
