上海牌L—316型盒式磁带录音机是一种晶体管交直流两用盒式录音机，它有以下几个特点：
1．使用国际通用盒式磁带，体积小、携带方便；交换性能好；造型美观大方。
2．交直流两用。直流使用四节一号电池。机内设有稳压电源，在市电150伏～240伏范围内均能正常工作。
3．放音输出功率大，约有2.5瓦左右。配合机内5英寸宽频带扬声器及音调控制器，可获得良好的音响效果。
4．本机装有计数器（A型机无计数器）、暂停按键、电容话筒、自动停带开关等功能器件，使用很方便。
5．有“手控”、“自动”两种录音状态可供使用者选择。
线路原理简介

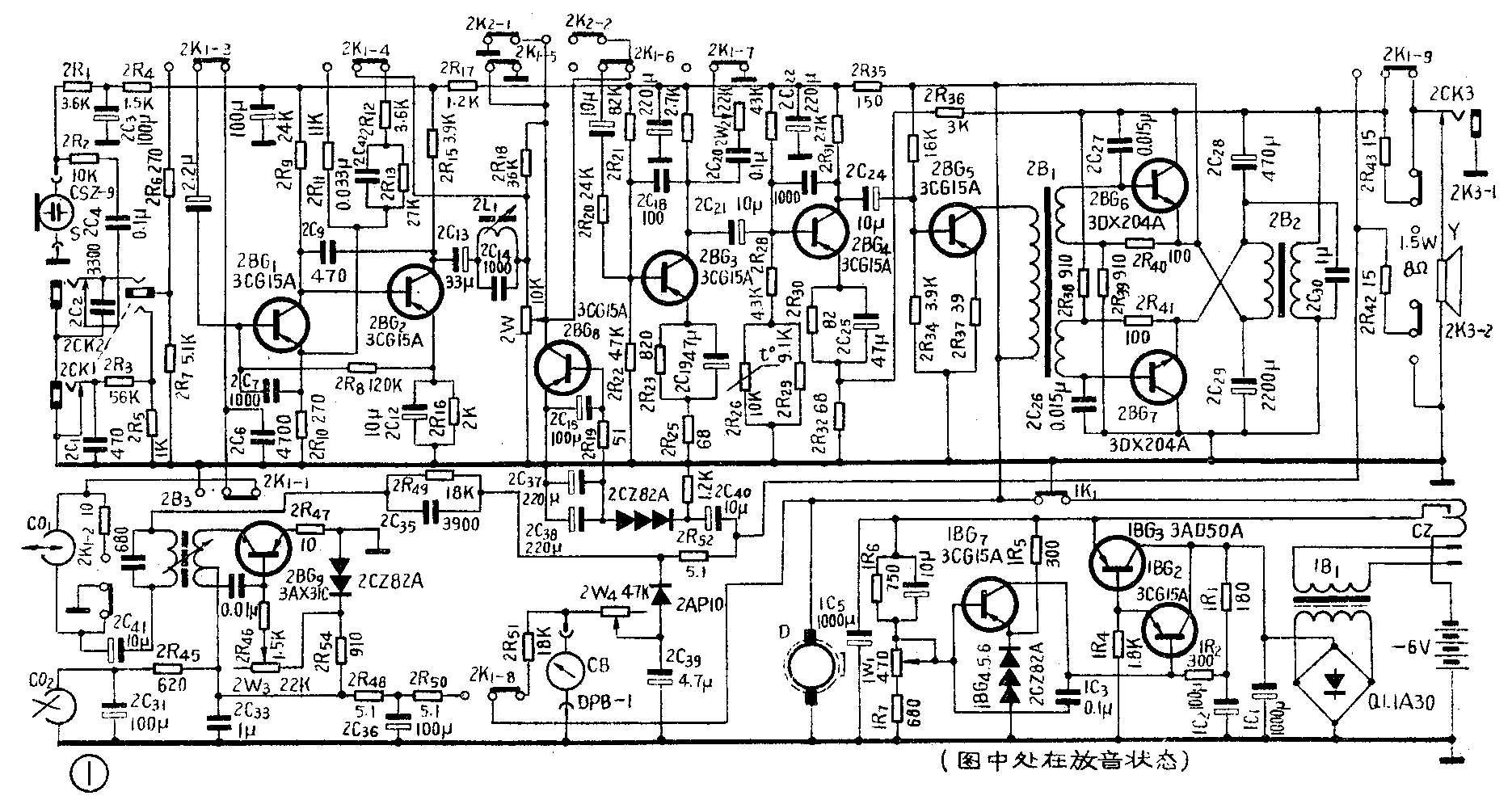

整机电路部分见图1，印刷电路板见图2。它由稳压充源、放大器、振荡器三个部分组成，总共使用了12只晶体三极管、9只二极管。稳压电源由1BG1～1BG7等几个管子组成，采用了常见的串联调整形式。当交流电网电压在179伏～242伏范围内变动时，稳压器能稳定输出6伏电压。
放大器由前置均衡、中间级、功放级和自控电路等构成。前量均衡级由2BG1、2BG2构成，使用了两只3CG15A管，开环增益约56分贝左右。在放音过程中，当已录信号的磁带通过录放磁头CO1的缝隙时，在磁头中感应还原出一个微弱的电信号。此信号经转换开关接点2K1—1、2K1—3送到前置均衡级。因为这一个信号的幅度与磁头内磁通的变化率成正比，所以信号频率越低，感应电势就越小；信号频率越高，感应电势就越大。但当信号频率高到一定值后，感应电势也就不再继续增加反而逐步下降了。这是因为此时记录在磁带上的磁通减少了，并且在还音过程中还产生了一定的高频损耗。前置均衡级的作用就是用来补偿磁头的这种影响的。另外，由于本机采用直流饱和方式抹音，抹音后低频噪音较大，所以在进行频率均衡的同时也考虑了给低频噪音加以抑制。为此，在2BG1、2BG2之间加入了一个时间常数为120微秒／900微秒的双转折频率的负反馈网络（图1中，由2R\(_{12}\)和2C42组成时间常数为120微秒的微分补偿反馈网络，由2C\(_{42}\)、2R13组成时间常数为900微秒的低频噪音切除网络），分别用来补偿磁头的微分效应及切除直流抹音的低频噪音。电容2C\(_{6}\)与CO1磁头的电感并联组成一个谐振回路，用来补偿还音过程中的高频损耗。录音时。从话筒来的信号可直接输入前置级，而从线路输入来的信号是经2R3、2R\(_{5}\)、2R7分压后送入前级。2C\(_{1}\)、2C2、2C\(_{7}\)等电容的作用是可以有效地抑制无线电波及超音频泄漏信号的影响，即使距离电台天线很近，也不会发生串台现象。本机采用内藏式的驻极体电容话筒，因为它灵敏度高、频响宽，在机内距离电机又较近，所以录音机在工作过程中，电机的声响及振动都会通过空气和固体件传给话筒，增大信号的背景噪音。为此，在话筒的输出电路中接入了一个转折频率近似为200赫的低频衰减网络（由2R2和2C\(_{4}\)组成），就有效地降低了这种噪音。
在前级与中间级之间有一个抑制超音频信号的阻波器（2L\(_{1}\)、2C14），它谐振在60千赫左右，在谐振点阻抗很高，可以防止超音频信号串入放大器。在这两级之间还有一个自动控制电路（由2BG8担任），2R\(_{18}\)与前级输出阻抗串联后阻抗很高，它并联在2BG8的集电极和发射极之间，所以当2BG8一旦开始工作后就将信号分流了，从而使信号保持在一定的电平范围内。当话筒信号从0.5毫伏突变到10毫伏时，输出端电平变化约在3分贝之内。自动控制的取样信号来自功放末级。2BG8的基极回路中使用了一串硅二极管，起电位比较作用，使起控电平位置准确。对200～1000赫范围内的信号起控时间约为40毫秒。恢复时间约为10秒左右。
中间级使用3CG15A高放大倍数的管子。在2BG3的集电极回路中接了一个音调控制器，它是一个普通的高频衰减网络，调节2W2可控制被旁路到地的高频分量，从而控制高音的大小。在高音衰减位置时对6.3千赫有14～20分贝的衰减量。
功放级采用了共扼圈电路（详细原理请参考本刊1977年第1期第18页有关内容），具有功率大、失真小、频率好等特点，很适合于低电压录音机使用。在6伏电压下，不失真功率可达1.5瓦左右，对一般家庭来说，音量已足够了。功放级中有一个跨接的深度负反馈电路（通过2R\(_{36}\)反馈到2R32），约18分贝左右，从而改善了功放级的频响和失真。
超音频振荡器采用单管振荡形式（2BG9），结构简单，耗电极小，约20～30毫安，2B3使用上海立新无线电厂生产的10TR175型振荡线圈，线圈绕于外壳10×10毫米的中周内，通过串馈形式（经2C\(_{41}\)）将偏磁电流加于录音磁头。在振荡管基极回路中接入两个二极管，起稳定电压的作用，在干电池电压下降时也可保证偏磁不变。振荡频率为60千赫±5千赫，失真小于5％。（未完待续）（上海录音器材厂设计科）
