目前，大多数国产晶体管电视机显象管灯丝预热问题尚未解决。它直接影响到显象管的使用寿命。为此，我们在飞跃12D1电视机上试装了一个延时开关电路，在开机后约经15～30秒钟左右自动加高压，实现了显象管的灯丝预热。
工作原理：本文介绍的延时装置简单易行，对原电路元器件不会造成不良影响，只要行振荡级一工作，各电路就能正常工作。
一般行振荡级正常工作电流不大于20毫安，只要在施密特触发电路上稍加改动，就能胜任这一开关功能，其电路如图1所示。当电视机电源开关刚接通时，E\(_{c}\)=12伏电压加到此电路的输入端，由于电容器C0上的电压不能跳变，BG\(_{1}\)的基极电压Ub1=R\(_{2}\)Ec／（R\(_{1}\)＋R2）≈11伏，而BG\(_{2}\)的基极电压Ub2=R\(_{6}\)Ec／（B\(_{3}\)＋R4+R\(_{6}\)）≈10.6伏。可见Ub1＞U\(_{b2}\)，所以BG1抢先导通并达到饱和。BG\(_{1}\)发射极的电流Ie1在R\(_{5}\)上产生的电压Ue1=U\(_{e2}\)≈4.7伏，而BG1的饱和压降V\(_{CES}\)≈0.3伏，所以Uc1≈5伏。此电压经R\(_{4}\)和R6分压后，使U\(_{b2}\)≈4.5伏＜Ue2，因此BC\(_{2}\)截止，BG3也截止。由于BG\(_{3}\)处于截止状态，所以行振荡级的供电电路被切断，不能起振。然而这种状态是不稳定的，因为Ec要经过R\(_{1}\)和BG1的输入电阻对C\(_{0}\)充电。随着C0两端电压的升高，充电电流（即注入BG\(_{1}\)的Ib1）会慢慢减小。I\(_{b1}\)小到一定程度，BG1退出饱和区进入放大区，由于I\(_{c1}\)随着Ib1减小而减小，造成R\(_{3}\)、R5上的压降减小（即U\(_{c1}\)增大，Ue1减小），结果使BG\(_{2}\)的be结由反偏转。化为正偏，所以BG2开始导通。由于I\(_{e2}\)的出现，它在R5上产生的电压又加速BG\(_{1}\)截止，随着Ie2的增大，很快使电路翻转，结果变成BG\(_{1}\)截止，BG2饱和导通的稳定状态。所以在BG\(_{2}\)集电极上形成一个陡峭的负跳变电压，这个电压经R8加到BG\(_{3}\)的基极，使BG3饱和导通，这样+12伏电源电压就可加到行振荡电路上去了。可见，从电源接通到行振荡电路开始工作有一段延时过程，延时时间的长短，取决于电容器C\(_{0}\)充电时间。电视机关机后，C0上的电压自行泄放，电路恢复到起始状态。
元件作用及其要求：电路中R\(_{1}\)的作用有两个：一是影响C0的充电时间；二是防止C\(_{0}\)开始充电瞬间的电流太大烧坏BG1。经过分析和实验，证明R\(_{1}\)选150KΩ左右为最佳。接入R2主要是为了稳定延时时间，避免因C\(_{0}\)漏电流太大（如大于10微安），使BG1无法退出饱和区，造成电路不能翻转。R\(_{9}\)为电视机原电路中行振荡级的电源去耦电阻。
为了保证BG\(_{1}\)抢先导通，要求β1＞β\(_{2}\)，因为BG1的直流电流放大倍数对电路的延时时间有影响，所以最好选β\(_{1}\)＞40（Ic为500微安时测试）的管子。为了保证行振荡级的电源可靠地断开和接通，要求BG\(_{3}\)的BVCEO＞12伏，β\(_{3}\)≥40。C0选用漏电流小于10微安（6伏下测试）的电解电容，电容量为100μ。在不增加C\(_{0}\)电容量的情况下，延时时间最长可达一分钟。延时时间过长也不好，因为显象管灯丝加热后，阴极周围空间电荷逐渐积累，时间一长，空间电荷积聚过多，刚加上高压的瞬间，在屏幕上可能出现短时间的过亮现象，这也是不希望的。延时时间与下列元件有关：（1）增大R3的阻值，会减小BG\(_{1}\)的饱和电流值，推迟BG1退出饱和区，增加延时时间；（2）BG\(_{1}\)更换β大的管子或者采用复合管，这样也能显著增加延时时间。

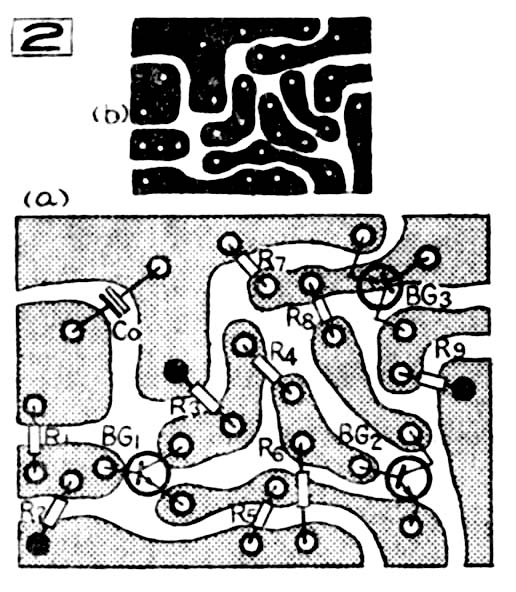

制作与调整：为了使此电路在使用时更加灵活，可把延时电路安装在一个20×15mm\(^{2}\)的小印制电路板上，如图2所示，图2（a）为印制电路板的接线图，比例为2∶1；图2（b）为1∶1的印制电路板。利用电阻R\(_{3}\)、R2、R\(_{9}\)的三根引出线，构成鼎足分布，作为小单元电路的引线，如图2（a）黑色孔所示。这样装拆都很方便。
延时电路安装完后，需要单独调整，方法如图3，在+12伏输入端串接一只电流表（万用表电流档亦可），置于50毫安档作监测用。输出端接620Ω负载电阻，代替行振荡级的电流消耗。接上12伏电源，开始计时，这时电流表指示约为0.4毫安。经过20～30秒钟后，若电表指示突然升到20毫安左右，表示延时电路已自动翻转接通。这时再测量BG\(_{3}\)集电极与发射极之间的电压，若VCES＜0.1～0.2伏，表示BG\(_{3}\)已经饱和，说明电路接通情况良好。若延时时间不合适，可改变R3的阻值或更换BG\(_{1}\)的管子。
特别要注意的是，调整过程中要保证R\(_{3}\)＞R7+ R\(_{8}\)，否则会出现电路多次翻转才接通的现象。

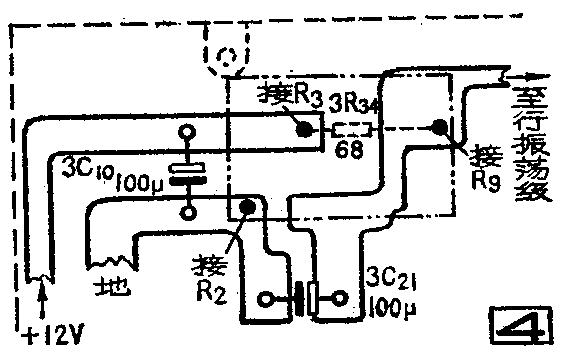

延时电路板小单元，在安装到12D1电视机上时，应将行振荡级印制电路板上的去耦电阻3R\(_{34}\)（68Ω）取下来，焊在延时电路印制板B9的位置上，如图4所示。再在原印制板3C\(_{1}\)0接地端旁钻一个小孔，就可把此小单元很方便地象其他元件一样，直接焊在电视机上。对于其他型号的电视机也可用类似的方法安装。（梁思地）
