飞跃9D3型电视机常见故障的检修

(费钥)从直观现象上来说，常见故障可归纳为两大类。一类是在不接收电视信号时，光栅表现出种种不正常症状。另一类是光栅正常而接收电视信号时，图象或伴音表现出种种不正常症状。下面以这两类故障的一些典型症状为线索，介绍检查和判断故障的方法。

一、无光栅。

故障多在稳压电源或行扫描电路。检查步骤：

（1）无12V直流电压（可用万用表测量B\(_{2}\)3\(_{5}\)插座）。原因可能是稳压电源本身有故障或其它电路出现短路性故障，将保险丝9BX2（2A）烧毁。首先要区分这两种原因，方法是拔下B1\(_{5}\)插头用万用表测量插座B2\(_{3}\)5对地电阻。若测量结果分别为400Ω、2KΩ及20Ω左右，则表明稳压电源以外的电路正常，故障发生在稳压电源本身，大多是晶体管（尤其是9BG4、9BG5）损坏引起也可能是电位器9W1损坏造成。若上述测量结果阻值明显偏小，大多是稳压电源以外的电路发生短路性故障引起，尤其是行扫描部分，如阻尼管2CN2击穿，行输出管、升压二极管（7BG8）损坏等。

（2）显象管灯丝亮，表明有12V电压，则故障大多在行扫描部分。根据升压式行输出电路的特点，行扫描输出级实际工作电压为24V左右，因此首先检查行输出管7BG6集电极电压。可能有三种情况：① 7BG6集电极电压正常（24V左右），这表明行振荡级、行推动级都正常，故障原因可能是无400V电压（7BG10坏）或无9KV高压（如高压二极管接反，高压线包断线或绕组相位接反等）或亮度控制电路有故障（电阻7R24断路等）。②7BG6集电极电压等于12V，这表明行输出级不工作。有两个原因：一是行输出级有故障，大多系升压管7BG8或行输出管7BG6损坏。更多的可能是行输出级元件虽然正常，但7BG6基极没有输入一个行激励脉冲，因此仍然无法正常工作。这大多是行振荡级停振引起的，如晶体管7BG4、7BG5损坏、线圈7L1断线等。要注意，行振荡停振以后使7BG4集电极电压升高，往往就同时引起行推动管7BG5和电阻7R16损坏。此时，应先将行振荡级故障排除后再更换7BG5或7R16。③7BG6集电极电压在12V～24V之间，这是行输出级负载过重、行电流过大引起的。其原因与下述“光栅明显暗淡”相同，但程度比较严重。

二、光栅明显暗淡或开机正常过一段时间渐暗。

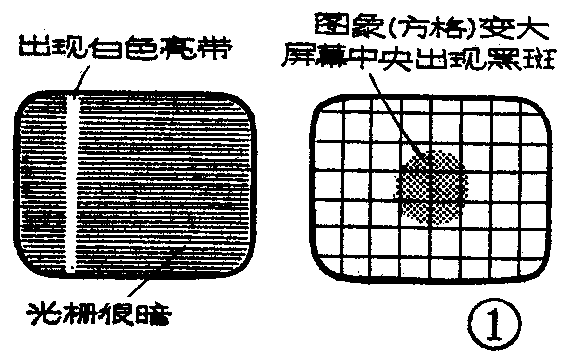

除了屏幕上表现为光栅暗淡之外，往往还会出现图1的现象。大多是由于行电流过大造成的（或开机过一段时间后行电流越来越大）。应先测一下行电流数值，有助于判断。

（1）行电流大。行电流正常值600mA左右，如果超过0.9A，一般即认为过大，过大时必定会引起行输出级某些元件（有时是损坏了的元件本身）发烫。这是一个明显的特征。可根据这一特征判断故障的部位，例如：高压硅堆（7BG12）发烫，可能是硅堆质量太差造成的；行输出变压器（7B2）高压包明显发热，是高压包局部短路引起，可将高压包从行输出变压器中取出，这时再检查行电流，应恢复到正常值；行偏转线圈明显发热，是偏转线圈局部短路造成，断开行偏转线圈后，检查行电流时，应减小到520mA左右；阻尼管（7BG7）发烫，是阻尼管耐压不够。

若上述各元件均无发烫等现象，则引起行电流大的其它原因有：①行输管性能（尤其是开关特性）差也可能是原先好，后来变差，使效率降低功耗加大；②逆程电容7C17（0.022μ）断路、质量太差（损耗大）甚至容量不对；行激励脉冲宽度不够或行推动变压器极性不对，检查方法见“调整”一文。④行输出变压器磁心质量差，损耗大。⑤行偏转线圈电感量太小，这在业余自制的情况下发生的可能性较大，往往将配合12V电源行输出电路的偏转线圈误用在本机上，以致行输出管负载过重，电流增大。

这五种原因都会引起行输出管7BG6和升压管7BG8发烫，而且故障随时间增长愈加严重。

（2）若行电流正常，则一般是400V加速电压故障（滤波电容7C22或整流管7BG10坏）或亮度控制部分（电阻7R24、电位器7W2等）有故障。

三、光栅水平幅度缩拢，有垂直或喇叭状亮线，

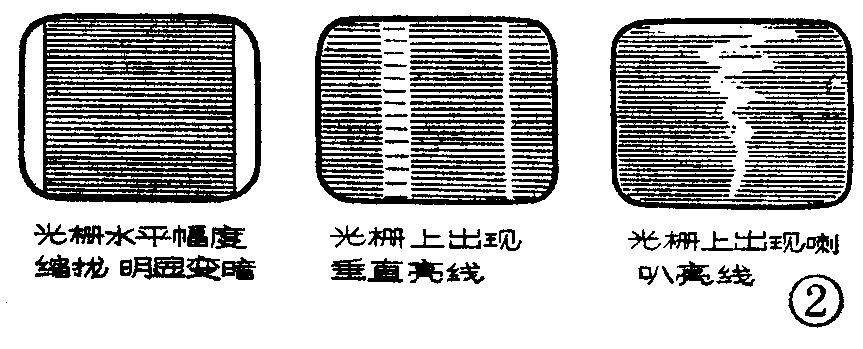

这些症状见图2。是行激励不足的表现，即行输出管未工作在理想开关状态。有三个原因：①行激励脉冲宽度或幅度不足。关于脉冲宽度请见“调整”一文；而幅度不足，一般是行推动变压器7B1匝数绕错，或电阻7R16阻值变大，或7BG5管大电流特性差引起。②行输出管β值太小（＜25）或E、B结正向压降太大。③行输出级负载太重如偏转线圈局部短路或电感量过小、行输出变压器局部短路等。

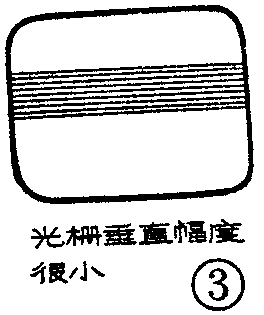

四、光栅垂直方向幅度很小，见图3

主要有两个原因：

（1）帧振荡级不起振成输出锯齿波幅度很小。检查方法见上述第4条故障。有时即使振荡级不起振，但由于帧线性校正回路（6R9、 6W5）的正反馈作用，仍能出现垂直方向幅度较小的光栅。

（2）帧输出管6BGS（DDO1A）反向击穿电压V\(_{ceo}\)较小（＜50W），因此在帧扫描过程期间。6BG5瞬时击穿，使幅度变小。非常常伴有光栅垂直方向卷起来的现象。这种故障往往不影响晶体管的直流工作电压，较难判断，应将帧输出管从电路板上焊下来单独检查。

（3）帧阻流圈6ZB1电感量太小。这在自制的帧阻流圈中容易出现。原因是铁心质量差或铁心间隙不适当。制作帧阻流圈时，要求铁心单向插片，并留0.12～0.15mm的间隙，电感量＞270mh（加直流150mA测量）。

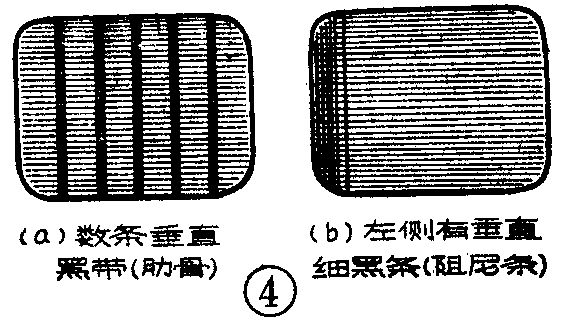

五、有几条均匀分布的垂直黑带或左侧有几根垂直细黑条，见图4。

图中两种现象其根源都是行脉冲辐射干扰引起的。几条宽黑带俗称“肋骨”，几根细黑条俗称“阻尼条”。产生“肋骨”的原因及消除方法有：（1）行输出变压器振铃太大。可在两块磁心接触面之间夹入1～2层薄纸片（总厚度约0.15mm），使其留有一定的间隙，以减小振铃。（2）400V加速电压或100V视放电压滤波不良，通常为电容7C22或2C32容量不足、漏电等造成。（3）行输出变压器杂散磁场产生的不良影响。可在行输出变压器附近，靠显象管一侧加一块屏蔽铁板。

产生“阻尼条”的原因及消除方法有：（1）阻尼管7BG7质量差（动态内阻大）或损坏。在采用升压式的行输出电路中，升压管7BG8同时也起一部分阻尼管的作用。即使阻尼管完全损坏（短路除外），对光栅和行扫描级总电流也不会产生重大影响，所以往往不易觉察。（2）行扫描输出级供电回路退耦不良（电容7C19漏电或容量不足）。（3）行线性调节器7L3与分布电容引起的谐振，会产生“阻尼条”。可在7L3两端并联一个2KΩ左右的电阻消除谐振。

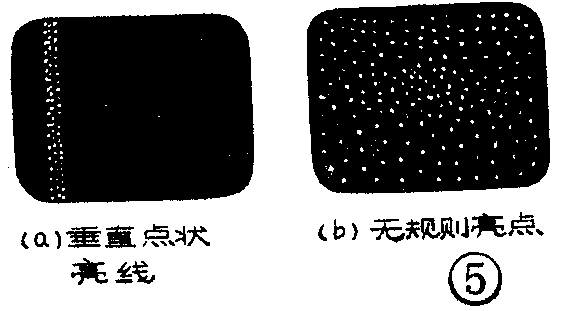

六、光栅左侧有数条垂直方向点状亮线或满屏幕无规则亮点，见图5。

这两种现象统称为“飞火”，多为高压部分接触不良引起。产生左侧垂直点状亮线的原因有高压硅堆7BG12接触不良、内部跳火或高压线包内部断线引起跳火等。无规则亮点产生的原因有显象管高压帽接触不良、石墨层接地不良、行输出变压器磁心未接地或接地不良引起的跳火等。

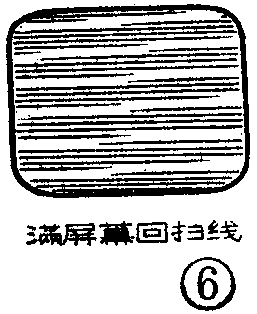

七、满屏幕出现回扫描亮线，见图6。

这是场消隐不起作用引起的。故障部位一般为消隐元件6C9、6R20断路或视放级如+100V整流元件坏（7BG11或2C32）、视放管2BG6损坏、电感2L12、2L13断线、耦合电容2C33开路等。

八、光栅S形晃动或上下滚动的水平黑条，见图7。

12V电压纹波太大（＞15mV），会出现上下滚动的水平黑条如图7a，若调节行同步线圈7L1使行幅缩小到屏幕以内，还会看到边缘呈S形扭曲、晃动的现象如图7b。这种故障还有一个特征就是将亮度关 得较暗、对比度开到最大，然后调节帧同步电位器，S形晃动会上、下移。遇到这种情况应检查：

（1）负载电流是否过大。往往由于外电路（尤其是行扫描电路）故障，使稳压电源负载过重，引起纹波显著增大。检查方法是：拔去保险丝9BX2（2A），用电流表测保险丝座两端的电流，正常值1～1.1A左右（总电流）。由于负载过重还会造成直流稳压源的输出电压低于正常值（12V）。为便于检查时比较，将正常情况下整机各部分大致所消耗的电流列于表1。（2）稳压电源部分的电容9C5两端电压不能过低，否则纹波大。电压过低可能是整流二极管9BG1、9BG2损坏。（3）稳压电源内各电解电容（主要为9C5～9C7）质量是否良好（容量大小及漏电情况）。（4）电阻9R4选配的是否合理。其阻值对输出直流电压调整率和纹波大小均有影响，阻值越大调整率越好，但纹被增大，阻值越小则情况相反。应兼顾二者选用折衷值，一般在22KΩ～43KΩ范围内选取。（5）晶体管9BG3或9BG4β值过大会使纹波增大。一般在40～200范围内。β值高则9R4阻值应取得小些。
