本文介绍一线路简单、调整容易、取材方便的对讲机，供初学者制作参考。
工作原理

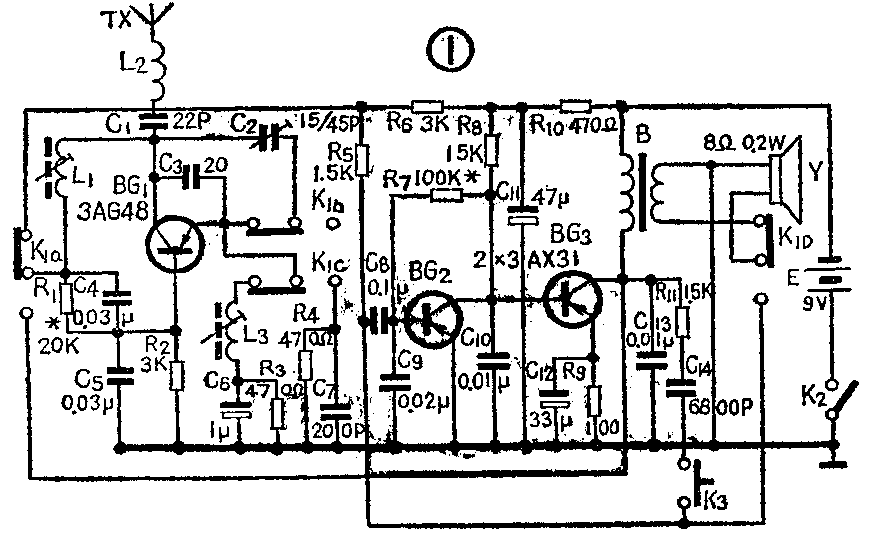

本机线路见图1。当开关K\(_{1}\)置于图示位置时，处于收信状态，BG1与L\(_{1}\)、C2、L\(_{3}\)等构成超再生检波电路。此时，从天线上接收到的信号经C1耦合至BG\(_{1}\)，检波后的音频信号再经K1a、R\(_{5}\)、C8耦合至BG\(_{2}\)，经BG2、BG\(_{3}\)两级放大，由扬声器送出。
当K\(_{1}\)置于另一位置时，处于发信状态。此时人对着扬声器讲话，话音信号经K1D、C\(_{8}\)加到BG2的基极，经BG\(_{2}\)、BG3两级放大后的音频信号从BG\(_{3}\)的集电极输出，再经K1a加至BG\(_{1}\)的基极。由于BG1此时已为共基极电容三点式振荡器，这个振荡器产生的高频载频信号经音频信号调幅，成为已调波，由天线发射出去。
图中，调节L\(_{1}\)可以调节振荡器的频率，本机取工作频率在业余波段28～29.7MHz范围内。由R1、C\(_{14}\)和开关K3组成呼叫电路。当接通K\(_{3}\)时，BG3的集电极输出经R\(_{11}\)、C14和K\(_{3}\)反馈到BG2的基极，由于这一正反馈，与BG\(_{2}\)、BG3形成阻容自激振荡器，产生一近于1000Hz左右的音频信号去调制BG\(_{1}\)产生的载波，发出呼叫信号，若将K3换成发报电键，则可作练习发报用。
元器件选择
由于本机工作频率较高，故BG\(_{1}\)需选用fT较高（＞100MHz）的锗高额三极管，如3AG48、3AG28、3AK20等，β大于50。BG\(_{2}\)、BG3要求Iceo＜200μA，β＞40，可选用任何3AX型低频三极管。
线圈L\(_{1}\)的磁心用NXO—20，线圈骨架带有内螺纹（M4×1），外径为6毫米。用线径为0.5毫米的漆包线平绕13匝，电感量在0.6～1.5微亨之间可调。L3的磁心用NXO—40，线圈骨架同L\(_{1}\)用的。用线径为0.27毫米的漆包线平绕20圈，电感量在1.8～4微亨之间可调；它们的Q值应大于70。L2为空心线圈，用线径为0.5毫米的漆包线在外径为6毫米的胎具上平绕20圈脱胎即可。变压器B用晶体管收音机用的输出变压器。
电容C\(_{1}\)、C2、C\(_{3}\)和C7用高频瓷介或云母电容。开关K\(_{1}\)用无锁直键开关KZJ1—W4。K2用1×2的拨动开关。天线可用收音机的拉杆天线或用自行车的车轮辐条三根接用。电路中的电阻均为1/8瓦。

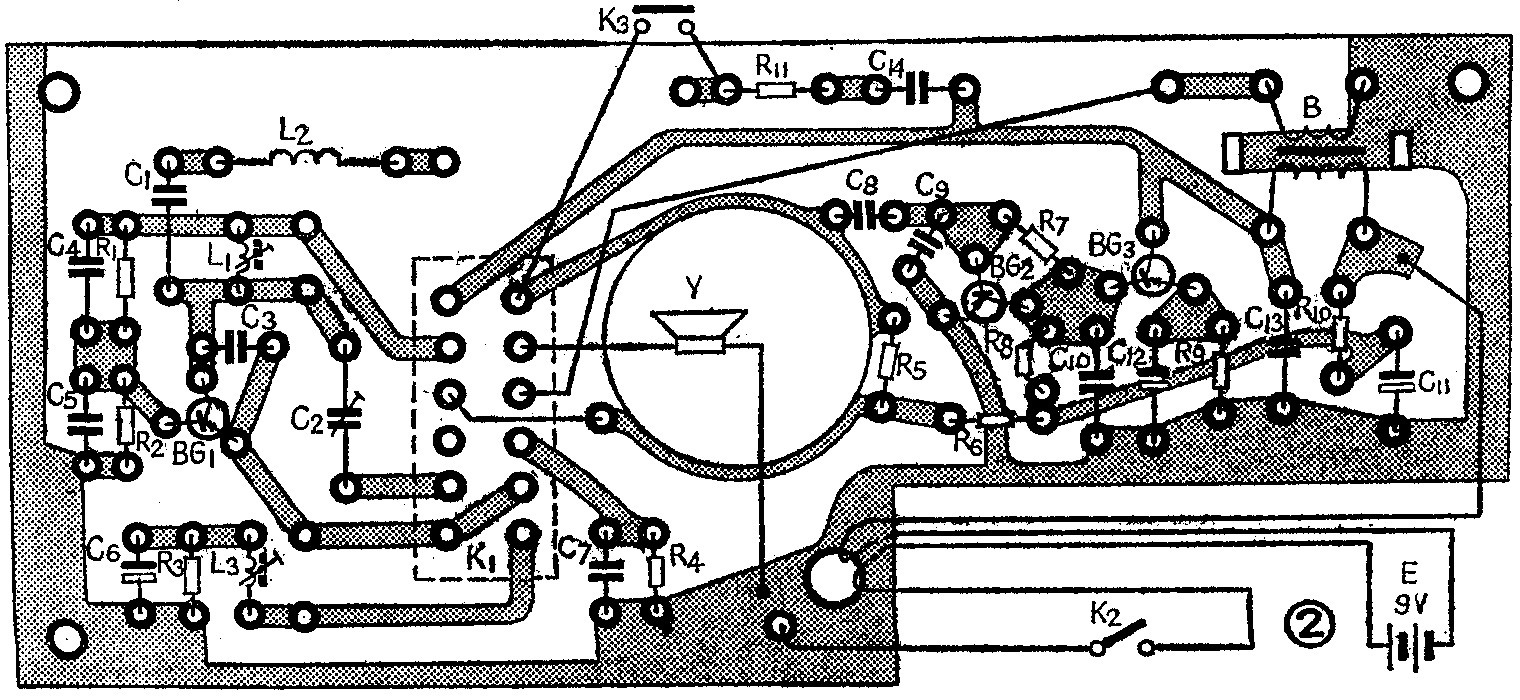

电路的元器件安装在图2所示的1：1的印制板上，然后装在木盒或塑料盒内。
调试
整机调试分初调与联调两步进行。初调主要是调两机的各级晶体管的工作点，联调主要是调电路工作在收、发状态时的工作频率。
初调：两机的BG\(_{2}\)、BG3的调整与收音机的低频放大器同，调整R\(_{7}\)，使BG2的集电极电压在0.9伏左右，BG\(_{3}\)的集电极电流约8～10毫安。在发信状态时，调R1使BG\(_{1}\)的集电极电流在2～2.5毫安左右，并调L1的磁心至中间位置，此时用手触及天线，若集电极电流有些变化，说明电路已起振。在收信状态时，R\(_{1}\)数值不变，由于工作状态改变，此时BG1集电极电流减小约为1～1.2毫安，调L\(_{3}\)使扬声器中出现超再生“沙沙”噪声到最大。当没有信号输入时，只要本机处于收信状态，就出现“沙沙”声，一旦收到信号时，此“沙沙”噪声就会被信号所抑制。
联调：若没有仪器、联调只能达到两机的收、发信频率相同，但是不能确定工作频率的数值。调整时，让两台机子同时工作，天线拉出，不要与其它金属物相碰，周围要无强的电磁场。先将甲机置于发信状态，乙机置于收信状态。调乙机的L\(_{1}\)及C2，使乙机扬声器中的“沙沙”声减小到最小或消失，然后将两机的工作状态互易，调甲机的C\(_{2}\)，使甲机能接收到乙机的信号，再将两机反复调整，就能达到两机对讲了。调整时应注意两机不能离得太近，否则互相影响产生啸叫。调整后，最好再将两机拉开一定的距离，一方发，另一方收，收方再微调L1、C\(_{2}\)、L3，使声音最清晰。因通信距离有限，随着两机距离增加，“沙沙”声也越来越大。
若有信号发生器，那么可以把频率调准在业余频段的某一频率上。调整时，先将信号发生器的频率置于28～29.7MHz的某一频率上，通过环形天线输送出一定强度的信号。分别将申、乙两机工作在收信状态，调整两机的L\(_{1}\)及C2，把两机的接收频率校准在信号发生器给定的频率上，这时两机的“沙沙”声消失或最小。去掉信号发生器，置甲机于收信状态，而乙机为发信状态，再调乙机的L\(_{1}\)，使甲机的“沙沙”声被抑制，说明甲、乙机的频率相同。但由于乙机的L1已变动，接收频率亦有了变化，故需要再用信号发生器校准，重调乙机的C\(_{2}\)，使乙机的频率校准在信号发生器原来给定的频率上。对甲机也要用信号发生器再校准。由于用信号发生器反复校准，故频率准确度高，这样调整后，两机再拉开距离调整，只要微调L3就能达到最佳效果。
本人用这样的两机，调整后在开阔地上通话距离为200米，室内通话距离约100米。
注意事项
1．在一对机子上，BG\(_{1}\)的参数应尽量一致，不然容易引起收发频率不能统调，通常会造成发的频率偏低，收的频率偏高，而双方不能对讲。BG1的f\(_{T}\)不能太低，否则影响通话距离。
2．K\(_{3}\)的两端引线要短，若太长会产生寄生耦合，使低放自激，无法工作。
3．调整时，电源最好用干电池，因为稳压电源与地的耦合会影响收、发频率。
两机调整时，应用无感起子。（邹振熊）
