盒式磁带

盒式磁带是荷兰菲利普公司（PILIPS）在1963年发明盒式磁带录音机的同时发明的。至今虽只有十几年，但在许多国家却得到了迅速发展和广泛的应用。性能和质量不断提高，品种也日新月异。在此向大家介绍它的基本特性、正确使用方法及保管知识。

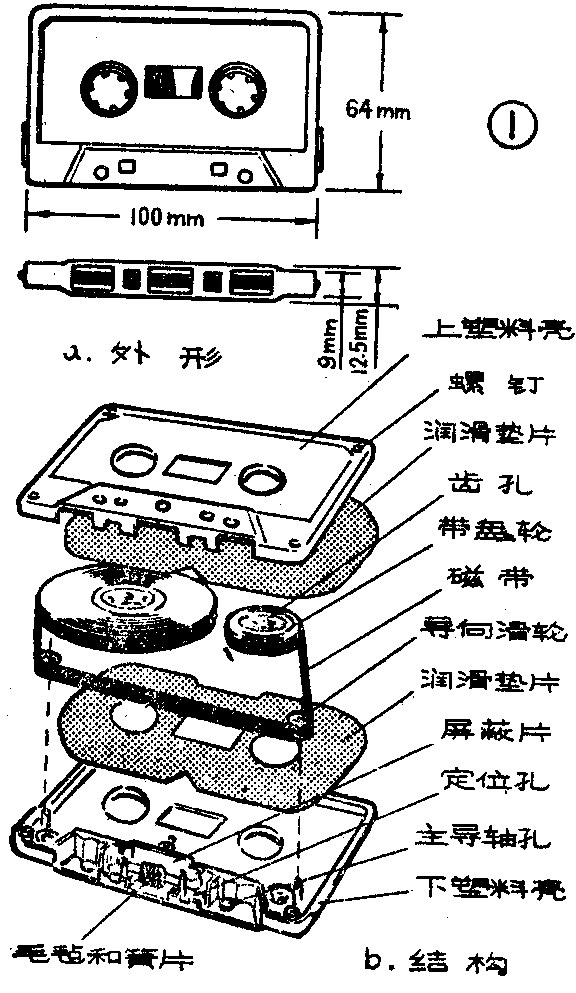

盒式磁带的构造见图1，它是将带宽为3.81毫米的超薄型磁带装在一个精致的塑料带盒内。带盒由精密零件组合而成，上、下塑料壳尺寸精度高、平整、不易变形。带盘轮、导向滑轮由聚缩醛树脂制成，它们与上、下壳之间的间隙配合得很适当，因此转动灵活。润滑垫片由聚四氟乙烯塑料薄片浸渍石墨制成，十分耐磨，它可以减小磁带运转时产生的磨擦阻力。毛毡和磷青铜簧片粘合得很牢固，不易脱落，弹性也较合适，长期使用不会失效，这样就可保证它在工作中对磁带和磁头的压力不变，从而保证磁带与磁头接触良好，减小整机的抖晃率和磁头方位损耗。屏蔽片由含镍78％的铁镍合金软磁材料制成，可减小杂散磁场对磁带和磁头的干扰。

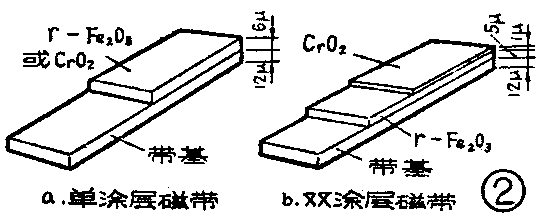

磁带由带基和磁性层组成（见图2a）。带基大多数用聚脂薄膜制造。对各生产厂的盒式磁带来说，其带基厚度是不相同的。不过对某一固定型号的盒式磁带而言，带基的厚度必须均匀，否则将影响磁带的不均匀性指标。磁性层由磁粉与粘合剂均匀混合后涂复在带基上，再经过微粒定向、烘干、压光、切割等工艺而制成。目前磁粉材料主要是：

①普通低噪声盒式磁带（LOWNOISE CASSETTE）磁粉是伽马——三氧化二铁（γ－Fe\(_{2}\)O3）材料；

②二氧化铬盒式磁带（CHRO－MIUM DIOXIDE CASSETTE）磁粉是二氧化铬（C\(_{r}\)O2）材料；

③铁铬双涂层盒式磁带（FER－RI-CHROME CASSETTE）的磁性层有两层，见图2b，上层磁粉是C\(_{r}\)O2材料，下层磁粉是γ－Fe2\(_{O}\)3材料；

④金属盒式磁带（METALLICCASSETTE）的磁粉，由超细微粒的金属合金磁粉制成。这种磁粉大幅度地提高了磁带的性能。

就盒式磁带的磁粉材料而言，主要有以上四种。但是各个生产厂家或公司，都对制备磁粉微粒和磁性层的工艺进行了大量的研究工作，创造和发明了不少具有优良性能的盒式磁带，如：超动态（ULTRA-DYNAMIC）盒式磁带、低噪声高输出（HIGH-OUTP－UT LOW-NOISE）盒式磁带、高保真（HIGH FIDELITY）盒式磁带、超级“阿维林”（SUPER AVILYN）盒式磁带、声动态（ACOUSTICDYNAMIC）盒式磁带、新型“外延”（EPITAXIAL）磁微粒的UD-XLI盒式磁带等等。

采用不同磁粉材料和工艺制成的盒式磁带，其特性差别较大，使用时应注意区别。

首先，盒式磁带的带盒是否足够精密很值得注意。如果不良，会导致盒式磁带不能正常使用。除此之外，还要从以下三方面来了解盒式磁带的性能。

1．物理特性 一般说来，磁带的磁性层厚，电磁性能就好。带基厚，抗张力也就强。由于盒式磁带装带量有限，录音时间长的盒式磁带，如表1中的C—120磁带，其带基和磁性层的厚度就薄，性能也就差。所以录放高质量的音乐时，一般不选用C—120盒式磁带。表1列出的是几种盒式磁带的物理特性，可供参考。

磁带承受拉力时，刚刚产生永久性变形的拉力叫作屈服拉力，磁带刚好被拉断时所用的拉力叫作破断拉力。屈服拉力和破断拉力与带基厚度有密切关系。带基越厚，屈服拉力和破断拉力也就越大。图2中标出了C—60盒式磁带的带基厚度，它的屈服拉力为0.9公斤，破断拉力在1.5公斤以上。

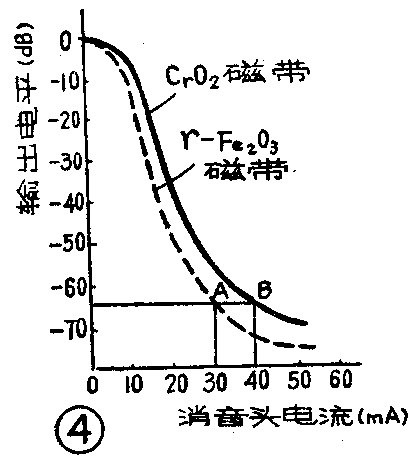

2.磁特性 磁带的磁粉属于硬磁性材料，具有比较强的磁滞特性，也就是说需要较强的外磁场才能将它磁化到饱和（这时继续增加外磁场H，其磁感应强度B几乎不再增加）。当去掉外磁场H后，材料上就保留上较强的剩磁Br。图3表明的是几种盒式磁带的磁滞回线。由图可见，要想使Br减小到零，需反方向增加外磁场H，直到H\(_{C}\)。HC称为材料的矫顽力。H\(_{C}\)越大，说明磁带越不容易消磁。图4中的曲线表明，消音效果依赖于通入消音头的电流。A点表示的意义是，当经过抹音后，使普通γ—Fe2O\(_{3}\)磁带的输出电平降低到-65分贝时，通入的消音电流只需30毫安。而B点表示如要将CrO\(_{2}\)磁带的输出电平降到-65分贝，消音电流却要有40毫安才行。

磁带具备这些磁特性，正是它能够用来反复记录信号的基本原因。

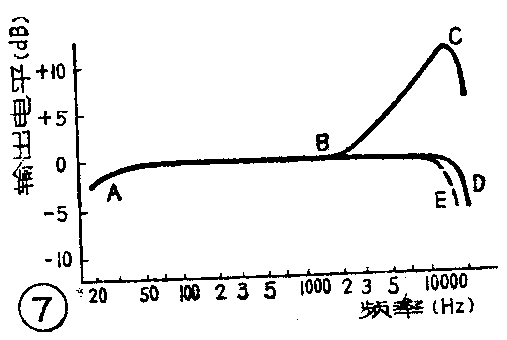

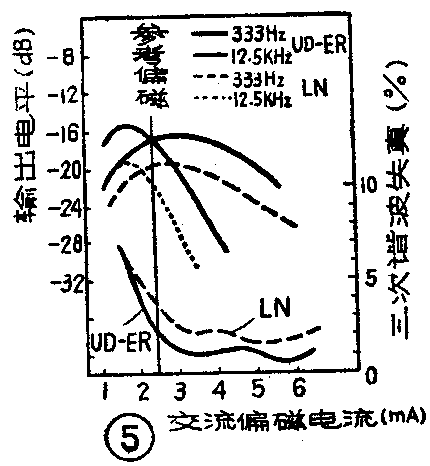

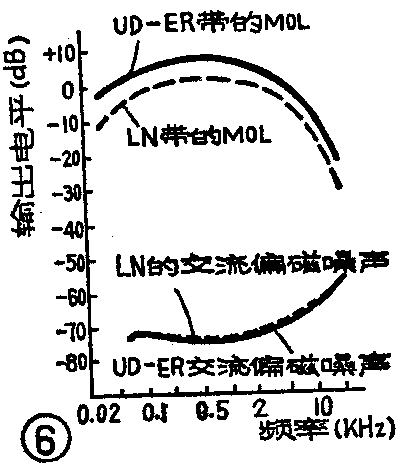

3．电声特性 ①最佳偏磁和失真。给磁头输入录音信号的同时，还要输入一个比录音信号的最高频率大五倍以上的高频信号。改变高频信号电流的大小，可使被记录的录音信号在放音时输出大、线性好。图5中的曲线表明，UD—ER盒式磁带和普通LN盒式磁带的录放输出电平开始随着偏磁电流的增加而增加，达到峰值以后，再随着偏磁电流的继续增加而减小。高频（12.5千赫）峰值输出对应的偏磁电流值比低频（333赫）峰值输出对应的偏磁电流值小得多。图5中还给出了三次谐波失真随偏磁电流增加而减小的特性曲线（下面两条曲线）。利用图5中的曲线，可选择输出大、失真小的偏磁电流值，即磁带的最佳偏磁。磁头的工作缝隙、磁带的磁性材料与制造工艺，都影响最佳偏磁电流的大小。一般说来，由γ－Fe\(_{2}\)O3材料制成的盒式磁带最佳偏磁值较低，由C\(_{r}\)O2材料制成的盒式磁带最佳偏磁值较高，而FeCr双涂层盒式磁带的最佳偏磁值居中。②灵敏度。指在333赫时所测的灵敏度，它表示了盒式磁带记录信号的灵敏程度。灵敏度的高低是这样来确定的：在偏磁适当的情况下，用频率为333赫的信号作为信号源，在录放音输出失真均较小的条件下，以基准带（做标准用的磁带）的录放音输出为0分贝，在同样的条件下，任一盒式磁带的录放音输出电平与该0分贝之差，就表示这一盒式磁带的灵敏度。通常说来，灵敏度高于0分贝或接近0分贝的磁带为好。③最大输出电平（MOL）和噪声。这项特性优良与否，直接关系到盒式磁带的好坏。我们知道，磁带的一个很大的弱点就是动态范围不足，在高频部分尤其表现突出。当用磁带录音机试听音乐时，往往可听到高频的嘶嘶噪声，其原因就在于此。图6中，上面的两条曲线分别表示UD—ER盒式磁带和LN盒式磁带的最大输出电平，而下面的两条则表示它们的交流偏磁噪声。从图中可见，UD—ER盒式磁带扩展了动态范围，所以它比一般LN盒式磁带优良。④频率响应。它除依赖于磁性层材料和制造工艺外，还与录音机的补偿（均衡网络）、偏磁电流大小和录音机磁头质量等有密切关系。一般说来，衡量频响的好坏，靠在特定条件下与基准磁带相比较而定。也可以通过全面测试磁带的录、放音频率特性曲线，观察曲线的平直程度来确定。图7所示的特性曲线说明如下：A—E特性为普通γ—Fe\(_{2}\)O3盒式带，在录音机的“偏磁和均衡（EQUALIZATION）”选择开关置于“普通位置（NORMALPOSITION）”时的频率响应；A—D特性为CrO\(_{2}\)盒式磁带在开关置于“CrO2”位置时的频率响应；A—B—C特性为CrO\(_{2}\)盒式磁带在“普通位置”时，或用在无“偏磁和均衡选择开关”的录音机上时的频率响应。⑤输出电平波动（即不均匀性）。用盒式磁带在测试用的录音机上进行单频录放，在保持输入电平恒定的情况下，其输出电平的变化量就称为电平波动。较好的磁带在中频315赫或1千赫时，电平波动在0.5分贝以内。在高频8千赫或10千赫时，电平波动在1分贝以内。一般说来，如果磁带表面涂层均匀、光洁度高、带盒质量精密，盒式磁带的电平波动就小。⑥复印效应。磁带通常都缠绕在带盘轮上，因此，在已录好音的磁带上，某一层磁带上的信号，可能由于磁化而把信号印到相邻的另一层磁带上，这种现象称为复印效应。可用原来信号与被印上的信号之比的分贝数值，来衡量复印效应的大小。温度越高、缠绕得越紧、存放的时间越长，这种效应也就越显著。盒式磁带的复印效应一般大于50分贝。

除了以上几个特性外，消音效果（见图4说明）、抖晃率、调制噪声等也属于盒式磁带的电声特性。

1．使用前要查清楚所用盒式磁带需要哪种偏磁和均衡电路，然后变动录音机的“偏磁和均衡选择”开关，以适应磁带的需要。表2列出了部分盒式磁带要求使用的偏磁和均衡位置。如果录音机没有设置这种开关，而且也没有标注可用CrO\(_{2}\)盒式磁带的字样，则这种录音机设计的偏磁与均衡为γ—Fe2O\(_{3}\)磁带的普通偏磁与均衡。如果将CrO2或FeCr双涂层盒式磁带在这种录音机上使用，频率响应就会呈现图7中A—B—C曲线的样子，显然高频响应太强了，这时只能使用录音机的音调控制旋钮来降低一些高频响应。所以使用什么种类的盒式磁带，要根据所用录音设备的类型而定。一般说来，单声盒式磁带录音机，使用γ—Fe\(_{2}\)O3低噪声（LN）C—60、C—90盒式磁带最合适。高级的带有CrO\(_{2}\)／FeCr选择开关的录音机，可使用高保真HFC—60、C—90盒式磁带，或用超动态UD—XLI、UD—ER的C—60和C—90盒式磁带，也可使用CrO2和FeCr双涂层的C—60、C—90盒式磁带，此时可获得优良的录音效果。

2．在装入录音机之前，要查看带盒中的磁带是否已松散。如果已经松散，应该用铅笔插入带盘轮齿孔，把磁带重新缠好。否则在录放工作中会导致带速不稳定，破坏录放音质。

3．要想长期保存某盒式磁带上的录音，避免不小心造成误录或误消磁，应除去防误抹片。如果A（或1）面的录音要保留，则只除去A（或1）字样上部顶端处的防误抹片即可。若想对已除去防误抹片的盒式磁带进行消音和重录，只需用一小片胶纸封住无防误抹片的小槽即可。

4．在使用和保管中，要避免灰尘污染磁带表面。特别注意不要让灰尘浸入盒式磁带内部。

5．不要用手指去拉动和触摸磁带，以免弄脏磁带或引起磁带的磁层脱落。

6．录有重要内容或高质量音乐的盒式磁带，应远离强磁场，避免在太阳光下直晒，不要放在高温（45℃以上）、高潮的地方，也不要放在电视机、扩大机等上面或在它们的附近存放。(肖和祥)
