超高速ECL数字集成电路
（封面说明）
本期封面拍摄的是上海无线电七厂在中国科学院上海冶金研究所和一四二四研究所的帮助下，研制成功的SE系列超高速ECL数字集成电路（即发射极偶合逻辑集成电路）。此系列电路共十四种，其中一种为大规模集成电路，四种属于中规模，其余为小规模。封面所拍摄的就是其中的大规模集成电路SE—64超高速存贮器，封面上部为该存贮器芯片的局部图形放大照片，中部背景是本电路在测试过程中显示在荧光屏上的测试数据。
ECL电路是一种非饱和型电流开关电路，其突出优点是：超高速、扇出能力大、输出阻抗低、输入阻抗高、工作噪声低、信号引线串扰低等。主要用于高速电子计算机、高速计数器、数据处理系统、高速随机存贮器、频率合成器及各种微波测量仪器。
这套电路最近已通过设计定型，技术指标已达到国际通用MECL 10000系列的水平。其主要参数如下：
传输延迟时间tpd 2 ns（典型值）
空载功耗 PD 25 mw（每门）
输出高电平V\(_{OH}\)-0.960～0.810V
输出低电平V\(_{OL}\)-0.1850～1.650V
截止频率f\(_{T}\)160MHz（典型值）
（本刊通讯员）
5 G 730系列微处理机电路
上海元件五厂采用P沟道铝栅E／D—MOS工艺试制成功一套5G 730系列微处理机集成电路。这套电路由八个品种组成：5 G 731微程序控制单元、5 G 732中央处理阵列、5 G 733先行进位发生器、5 G 734多模式锁存缓冲器、5 G 735优先中断控制单元、5 G 736双向总线驱动器、5 G 737反向双向总线驱动器、5 G 738八D寄存器。采用标准的16、24、28、40引出脚的双立直插式封装。
这套电路采用位片式结构，以二位片结构的CPE（中央处理阵列）和微程序控制单元为主体，配以一系列外围设备，可以构成任意字长（最长32位）的微型计算机。其特点是采用多个独立的总线，可不用多路转换和外部锁存器；输出采用高阻抗三态逻辑，除大系统外，一般可不用总线驱动器；各组件间电平完全相容，外接各端点可直接与TTL电平相容。另外，为使微程序对用户开放，控制存贮器可以使用标准的RAM（随机存贮器）、P—ROM（可重写只读存贮器）或ROM（只读存贮器），由用户编写微程序。因此，这种微处理器与其它微处理器相比通用性和微程序可编性较强，一般适用于速度要求不高的工业控制和数据处理。目前已投入批量生产。（本刊通讯员）
DJS—051微处理机电路系列
上海无线电十四厂在安徽无线电厂、五机部二○七所等单位的协作下，采用N沟道硅栅MOS工艺技术研制成功DJS—051微处理机电路系列。这种电路系列包括四种大规模逻辑集成电路：051—1微程序控制只读存贮器、051—2通用寄存器阵列、051—3运算器和051—4微程序控制器。采用这四块大规模集成电路可以组成一台字长八位的微型计算机的中央处理器，能够完成美国英特尔公司生产的8080A及系列控制器8228的全部功能，如果再增加一种微程序控制只读存贮器，即可达到美国Z80机的功能。这种中央处理器与同类小规模集成电路组成的计算机相比，具有结构简单、组装方便、可靠性高、成本低等优点。它已于最近通过设计定型，投入批量生产。（本刊通讯员）

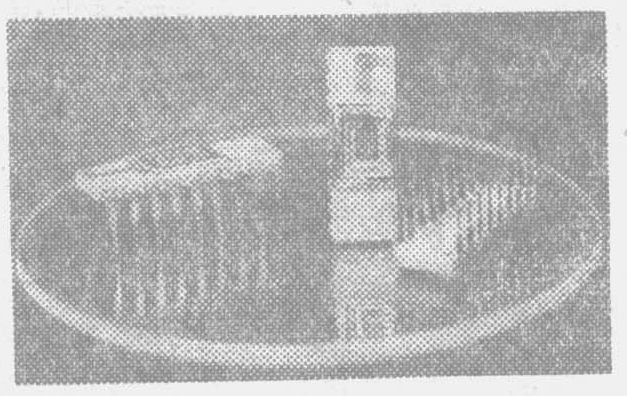

砷化镓单异质结激光二极管
上海半导体器件六厂在有关单位配合下，研制成功2 EJD系列砷化镓单异质结激光二极管。它与国内早期发展的砷化镓同质结激光二极管相比，具有阀值电流小、发光效率高、输出光功率大、结构牢固等优点。其阀值电流、发光效率等光电性能已接近美国无线电公司同类型器件的水平，使用寿命也大大提高。
此系列产品共有五种规格，主要光电参数：
阀值电流＜8～20安培
输出功率＞2～10瓦
发光线宽75～230微米
峰值波长约9000埃
谱线半宽20埃
额定工作电流15～45安培
这类产品已通过设计定型，投入批量生产。它可广泛应用于近距通讯、远距测距、引信、制导、光电检测、光电控制等方面。（沈流芳）
