春雷3T4型12管台式半导体收音机，外型美观大方，性能优良，收听效果较好，深受广大群众的欢迎。为了帮助大家做好维修工作，现将这种收音机经常出现的一些故障现象和修理方法介绍出来，以供参考。本文分低频电路、中频电路和高频电路三部分。
低频电路

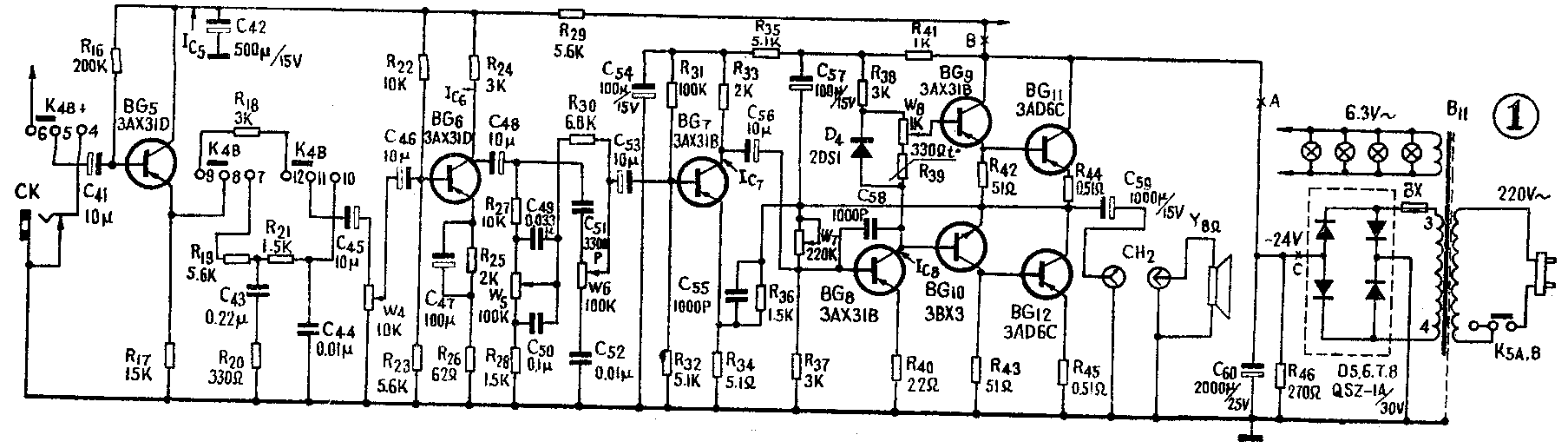

春雷3T4收音机的低频电路由主放大器、音调网络和射极跟随器组成，见图1。
一、主放大器。主放大器由BG\(_{7}\)～BG12组成，是一个典型的0TL电路。这部分常有以下几种故障。
1．中点电压调不准。在正常情况下，中点电压为直流电源电压的一半即-12V。此时微调电阻W\(_{7}\)的阻值应调在100KΩ左右。如果出现：（1）中点电压偏高（高于-12V）。这多半是IC8过小的缘故。可能是①BG\(_{8}\)损坏；管脚开焊；β太小。②BG9、BG\(_{11}\)耐压不够而击穿。 ③电路产生自激，此时应检查BG10是否良好，反馈网络R\(_{34}\)、R36、C\(_{58}\)是否开焊或损坏。（2）中点电压偏低（低于-12V)。这多半是由于IC8过大而引起的。可能是①BG\(_{8}\)、BG10、BG\(_{12}\)的耐压不够而击穿。②BG8的I\(_{ceo}\)或β过大。③C58漏电，特别是C\(_{58}\)击穿时，中点电压会很低。④C56极性接反、漏电、击穿。⑤C\(_{55}\)击穿。⑤C59击穿。当C\(_{59}\)击穿时，整机动态电流比正常值大得多，严重失真，BG11，R\(_{44}\)发烫。⑦由于反馈网络直接由中点经R36、R\(_{34}\)通地，当BG10不良（或基极开焊），W\(_{8}\)接触不良都会使BG8的集电极电压升到8伏以上，而此时中点电压仅有-2伏左右。（3）中点电压不稳。当有交流讯号时，中点电压在1～2伏范围之内变化是正常的，变化太大就是有故障了。故障可能是①R\(_{44}\)、R45的阻值变大。当R\(_{44}\)、R45烧毁时，现象更为严重。若R\(_{45}\)烧坏，中点电压随音量开大而升高，同时伴有BG10、R\(_{43}\)发烫。R44烧坏时，中点电压随音量开大而明显降低，并伴有BG\(_{9}\)、R42发烫。②功放管BG\(_{11}\)、BG12不配对。③BG\(_{8}\)的耐压不够或穿透电流太大。
2．无信号时电流过大。正常时，断开B点将万用表串进A点。此时调整可变电阻W\(_{8}\)，BG7～BG\(_{12}\)的静态电流应为20毫安。远远大于此值则可能是①D4损坏或极性接反（正常时D\(_{4}\)两端有0.6～0.7伏的电压）。②微调电阻W8接触不良；R\(_{39}\)阻值远小于100Ω。④C59击穿。⑤整流管D\(_{5}\)～D8损坏（见图1），功放管BG\(_{11}\)、BG12损坏都能使整机电流增大。此时将万用表串在C点测量。
3．有信号时电流过大。正常情况满输出时，8Ω负载上有7伏交流电压，约6瓦。此时C点电流约400毫安。若输入中等信号时，C点就达到500毫安以上，并且功放管发烫，声音失真，则应检查C\(_{59}\)是否击穿或输出端有无短路点。
4.音量不足。该机功放级有较大的富裕量，使用时音量电位器只需开到1／3的位置就已很响了。如果开到1／2以上，还感到音量不足，则故障可能是①BG\(_{8}\)耐压不够，线性不好。②功率管BG11、BG\(_{12}\)不良，饱和压降大或β太小（＜25）。③C57失效或击穿。④R\(_{34}\)阻值变大。⑤喇叭烧坏或音圈被卡住或磁钢退磁。
5．失真。该机频响较宽（50H\(_{Z}\)～10KHZ±2分贝），有较好的放音效果。如发现声音沙哑，阻塞等失真现象，一般是①C\(_{59}\)容量不足，产生输出电压削波（如图2），并且随着频率的降低削波越严重。②BG12基极与地短路，使输出波形上下不对称，其失真波形如图3所示，并且伴随BG\(_{1}\)0发烫。③功放管BG11、BG\(_{12}\)严重不对称，特别是BG11的β值太小，输出端产生如图4所示的这种波形失真。④BG\(_{1}\)0线性不良，耐压不够，将输出一个如图5那样的波形失真。⑤C57漏电、击穿会产生图6那样的波形失真。此外如扬声器音圈被卡住也会造成严重失真。
二、音调与射极跟随器。BG\(_{5}\)接成射极跟随器，其输入阻抗达到100KΩ左右。音调部分采用衰减式网络，有较大控制范围。这部分常见的故障有以下几种:（1）高音变化不明显。这可能是①BG5发射极或BG\(_{8}\)基极与地短路。②W5中点与C\(_{51}\)一端短路。③C42外壳与R\(_{23}\)相碰。（2）低音变化范围小或不起作用。这可能是①电位器W5中心点与R\(_{27}\)相碰。②R28阻值变大。③R\(_{3}\)0与C51发生短路。（3）C\(_{52}\)击穿时高低音变化范围减小而且高低音电位器相互牵连。其原因是当C52短路时，W\(_{6}\)下端接地，使得W5和W\(_{6}\)相当一个并联的音量调节器。（4）调节音量电位器W4伴有延迟现象，多半是C\(_{46}\)漏电或击穿。（5）调节音调电位器W5或W\(_{6}\)伴有延迟现象。多半是C48漏电或击穿。(6）音量开关W\(_{4}\)关不死：①电位器W4不良。②C\(_{45}\)与R26两元件外壳相碰。③C\(_{48}\)与C41外壳相碰。
三、低放电路的自激、交流声和增益降低。
1．自激：低频自激一般有以下几种情况：（1）接地点不良。高质量放大器对走线、接地点有严格要求，如接地点不正确就会引起自激。（2）C\(_{59}\)击穿。（3）负反馈电阻R36阻值变化或接错，开焊。（4）C\(_{57}\)与C48两电容外壳相碰。（5）BG\(_{1}\)0耐压不够，穿透电流过大、线性不好、（6）高音电位器W6中心点与地短路。
2.交流声。该机低放电路选择了合理的排列布线。一般在拾音位置，音量、高低音电位器全部开到最大时，交流声、噪声在15mV以下。如果远远大于此值就有可能①C\(_{42}\)、C60失效或假焊。②R\(_{34}\)短路、R36开路。③C\(_{59}\)击穿。④BG7～BG\(_{12}\)静态电流（即断开B点的A点电流）调得太大。⑤R44一端与保险丝外壳相碰。③电源线离拾音开关太近。此时可以把电源插头反插试试。
3．增益低。在低频电路正常的情况下，放在收音位置上，电压增益应为50分贝左右。如远远小于此值，则可能①C\(_{47}\)失效，R26、R\(_{34}\)阻值变大。②某一级晶体管工作电流不正常或管子损坏。如果收音状态正常而拾音状态音量不足则多半是①BG5漏电流过大或C\(_{41}\)，C45漏电、击穿。②推键开关接点不良。
4．无声。这可能是①保险丝烧断。②BG\(_{11}\)，BG12与线路板接触不良。③喇叭损坏或接线断。
中频电路

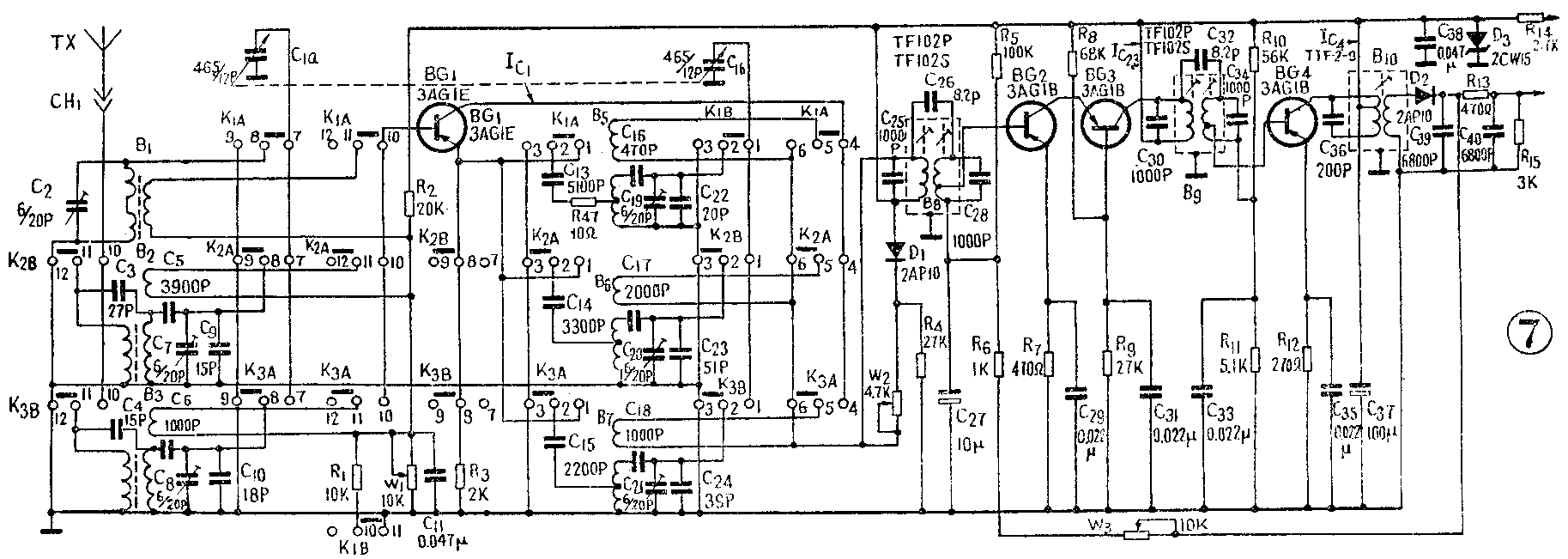

中频放大器采用了一级共发—共基电路见图7，所以较一般中放稳定，并且增益也高10分贝左右。中频电路常见的故障有:
1．供电电路不正常。整个中频的电源由-24V通过限流电阻R\(_{14}\)和D3稳压后供给，在正常值况下， D\(_{3}\)两端电压为7.5伏。造成供电电压不正常的原因有：①D3击穿或极性接反。②C\(_{38}\)击穿。③R14变值远远大于2.7KΩ。④TTF—2—9初次级短路。⑤中周内外引线与外壳相碰。⑥振荡线圈引线接错；初次级短路。⑦波短开关短路，C\(_{1a}\)接线与BG1集电极短路。

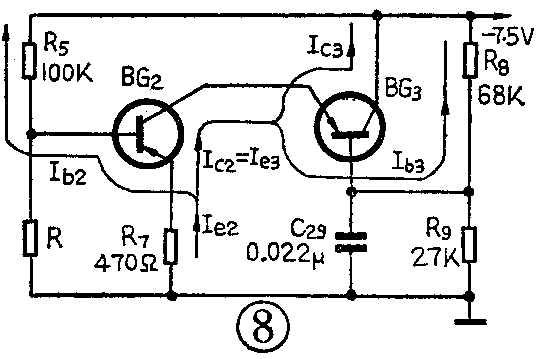

共射—共基放大器的直流电路可简化为图8。由图可以看出I\(_{e2}\)=Ib2+I\(_{C2}\)=Ib2+I\(_{b3}\)=Ib2+I\(_{b3}\)+Ic3。晶体管的基极电流与集电极相比一般很小，可近似认为I\(_{e2}\)≈Ic2≈I\(_{e3}\)。所以两集电极电流几乎是相等的。图中R8、R\(_{9}\)是为使BG3基极的电位高于BG\(_{2}\)的集电极而加的偏置电路。当C31、C\(_{27}\)击穿时出现本级无直流电流；D2击穿时该级电流减小或调不起来。
2．无中频输出:在7.5伏电源和各级电流都正常情况下，如中频放大器还不工作，则可能是:①R\(_{13}\)断开或变值。②拾音开关不良或与地线短路。③TTF—2—9中周内部短路。④C39、C\(_{4}\)0击穿。

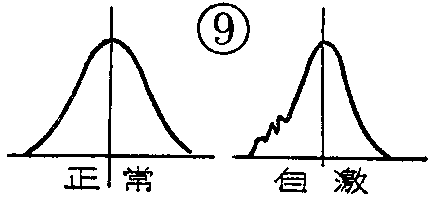

3.中频输出不足。当中频放大器的共射—共基电路元件损坏时，会出现中频增益下降，其原因是：①大信号阻尼二极管D\(_{1}\)击穿或极性接反。②D2反向阻值不够。③微调电阻W\(_{2}\)短路。④C29、 C\(_{31}\)31、C37、C\(_{35}\)假焊或失效。当C37、C\(_{39}\)、C40。失效或假焊时也可能出现自激。此时中频特性从扫频仪上见到的曲线如图9所示。通带比正常时窄，有毛刺。⑤R\(_{4}\)变值。⑥C26、C\(_{32}\)容量不足。⑦BG5击穿或C\(_{41}\)击穿。
4．中频自激。造成中频自激的原因是：①C\(_{27}\)容量不够或断线会产生自激。②BG4的漏电流过大或管子线性不良。③C\(_{37}\)失效或B10中周引线脱焊。④C\(_{39}\)、C40脱焊或失效。⑤D\(_{2}\)极性接反。
高频电路
高频电路由输入回路及变频回路组成如图7所示。当推键开关的某一组出现如失锁、卡住等故障都会造成无声或灵敏度下降。常见故障是：
1．频率调不准。在正常情况下，本机的频率覆盖范围有较大富裕量。低端靠调整振荡线圈的磁芯，高端靠调节补偿电容。这部分的故障有：（1）波段低端调不准①中波振荡线圈不良，磁芯导磁率不够。②C\(_{16}\)的容量不对。③短波振荡线圈不良；C17，C\(_{18}\)数值不准。（2）波段高端调不准这是因为①中波C22不对，C\(_{19}\)失效。②短波C23、C\(_{24}\)数值不对；C20，C\(_{21}\)失效。
2．三个波段灵敏度均很低，短波尤其明显。故障可能是：（1）微调电阻W\(_{1}\)接触不良，假焊。（2）输入回路次级短路或断路。（3）C11、C\(_{27}\)、C37、C\(_{38}\)假焊或失效会造成整机噪声增大，灵敏度下降，中波出现严重啸叫、自激。短波出现停振或噪声很大。（4）双连可变电容受潮，动定片之间有水珠或污物。用万用表R×10K挡测量双连的动定片之间绝缘电阻。正常时表针无偏动。如表针有偏动则说明动定片绝缘不良。严重时只有数KΩ，使灵敏度大为降低，甚至停振、无声。
3．某一波段灵敏度偏低、无声。这可能是：（1）该波段磁性天线线圈位置松动。偏离统调点或天线线圈中断。（2）中波天线线圈不起作用。多半是线圈内部短路或导磁率低引起的。（3）中波高端灵敏度低是由于R\(_{47}\)变质、C2开路或失效，线路板高频部分漏电。（4）短波天线不起作用，多半是天线线圈要断、假焊、脱焊、圈数不对或磁性材料不良。（5）短波低端灵敏度降低甚至停振是由于短波的C\(_{14}\)、C17、C\(_{15}\)、C18损耗过大造成。（6）短波高端灵敏度低甚至停振，可能是①BG\(_{1}\)截止频率不够高或静态电流过小（正常值为0.6—0.8毫安）。②C3、C\(_{4}\)假焊、失效，使回路失谐很大，造成灵敏度低。③C11假焊或失效可造成停振或噪声大。
4．自激。高频部分调试不当，或有了故障也会产生自激。通常有以下几种：（1）在中波段，当双连电容快要全部调进时出现叫声，多半由于中波天线线圈松动后太靠近磁棒中心造成的。可以把线圈向边缘推一点。统调时若发现自激可以把天线次级两个头对调。（2）某个波段发出强烈的啸叫声，这多半是这个波段的振荡线圈次级断开或C\(_{13}\)、C14、C\(_{15}\)失效或假焊造成。（3）调到电台时就伴有叫声，可能是C37失效、假焊造成的。（4）电台调不准，伴有严重的刺耳尖叫声，这多半由于C\(_{27}\)容量不够或失效。（5）短波发出自激叫声，是C11失效或假焊引起的。
5．象频干扰：本机短波Ⅱ高端18兆周象频干扰指标是6分贝，实际上大都在10分贝以上，当出现以下故障时，会使该项指标下降。出现的原因是①BG\(_{1}\)电流过大。②输入回路圈数不对。③C14、C\(_{15}\)数值大大超过规定值。④C3、C\(_{4}\)数值改变。⑤C7、C\(_{8}\)未统调好。
6．调制交流声。该机采取了一定措施，保证在调准电台时调制交流声及噪声很小。此时若将音量音调电位器全部开足，信噪比可达40分贝以上，偏调时也在20分贝以上。如相差甚远多半有以下故障：①双连本身有松动，可涂环氧树脂加固。②振荡回路元件有松动。③中周磁芯与底座松动。④C\(_{37}\)、C38失效；R\(_{14}\)阻值远远大于2.7KΩ，使D3不能正常工作。⑤D\(_{3}\)稳压特性不良。有些业余爱好者用3DG一类废硅管的eb结反向接入电路代替D3，虽然经济些但效果还不如2CW15好。容易在大信号或短波时产生调制交流声。⑥BG\(_{1}\)电流太大（如Ic＞1毫安）也容易产生调制交流声。⑦电源变压器静电隔离不良。⑧振荡线圈的磁芯不良。③某处因布线或去耦不良而产生的高频自激都可能产生调制交流声，从而触发造成机震。这可以改善布线，排除自激。或用0.01微法左右瓷介电容并接在4只桥式整流二极管（D\(_{5}\)～D8）上。可以获得较好效果。（上海无线电三厂 李传钟）
