早期生产的北京牌825—2型电视机，采用的是5频道高频头，随着电视广播的发展，已不能满足收看节目的需要。现介绍用晶体管12频道高频头代换电子管5频道高频头的一种方法，供参考。
大家知道，晶体管12频道高频头和电子管5频道高频头的工作电压是不同的；其次电子管高频头一般没有加AGC，而晶体管高频头都需要提供AGC电压；另外中放输入端的阻抗也不同，要考虑阻抗匹配的问题。因此，要实现这两种高频头的代换，就必须针对这些不同特点，采取相应的措施，才能达到把5频道的电子管电视机扩展为12频道的目的。下面介绍代换的具体方法。
一、提供12伏工作电压的方法

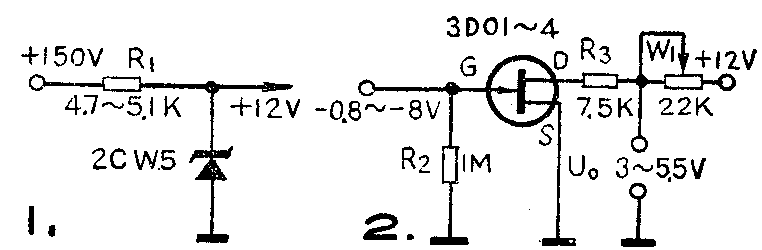

晶体管高频头所需的12伏工作电压，可按图1所示的电路，从电子管电视机（如825—2八脚插座第4脚）的直流电压+150伏端，经R\(_{1}\)降压和齐纳二极管2CW5稳压后取得。当R1取4.7K，二极管选用2CW5，负载电流为25毫安时，经计算稳压系数S=0.25％。实验表明，当+150伏电源电压由80伏变化到180伏时，输出的12伏电压基本不变。因此，此电路可以满足要求。
二、提供AGC电压的方法
晶体管高频头的AGC电压，可将原来电视机中控制对比度的负压-（0.8～8）伏，从八脚插座第1脚取出，加到图2所示的电路中去。利用场效应管输入阻抗高的特点（1MΩ以上），很容易和机内具有高输出阻抗的对比度电压相配接。另外，采用场效应管可以很方便地将-（0.8～8)伏的电压倒相放大为正向AGC电压。为了保证对比度电压变化时，能使AGC电压作平缓的变化，所以，加大场效应管的漏极负载电阻，使它工作在接近饱和区。这样在接收电视节目时，调节对比度旋钮，不致引起图象对比度的剧烈变化。改变W\(_{1}\)的阻值，可使对比度旋钮由一端转至另一端时，场效应管直流放大器的输出电压U0为3～5伏。利用这个电压。就可以达到自动增益控制的目的。
三、阻抗匹配
更换高频头,要注意解决晶体管高频头的输出阻抗和电子管中放输入阻抗的匹配问题。由于联合设计独立微调晶体管高频头的混频输出电路采用变压器耦合、电容分压，便于与高阻抗的电子管中放输入端相匹配。所以，采用联合设计高频头时，可不必另外采取措施，即可方便地解决两者之间阻抗匹配的问题。

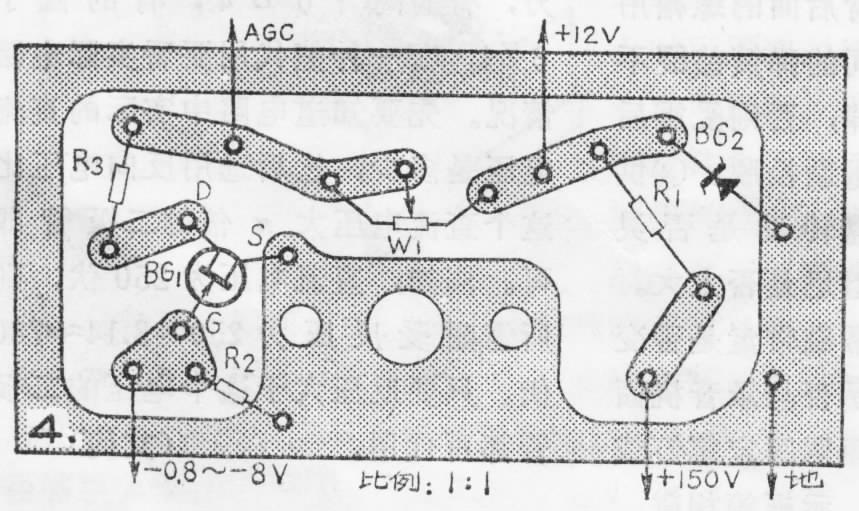

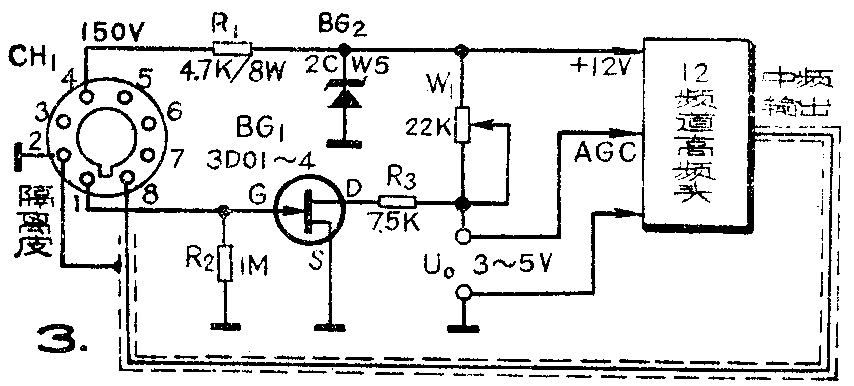

更换高频头采用的全部附加电路，如图3所示。图4是印刷电路板图。稳压管采用2CW5；场效应管选用3D01～4；电位器采用WH5—2小型合成炭膜电位器，阻值为22K；R\(_{2}\)、R3选用1／8W的RTX型小型炭膜电阻，R\(_{2}\)为1M、R3为7.5K；R\(_{1}\)选用8W的RXY－D型被釉线绕电阻，阻值为4.7K。建议把附加电路板安装在12频道高频头的托架上，使附加电路板与高频头构成一体，这样调试修理都方便。
这种更换方法的主要优点是：（－）不必对电视机的内部线路作任何改动，只需将两个高频头互换即可；（二）所需附加电路简单可靠，容易实现；（三）原电视机的各调节旋钮，尤其是对比度调节旋钮其功能不变。
我们曾按照这种方法，改装了三百多台北京牌825－2型电视机，并做过远距离接收实验，效果比较满意。(刘志贺)
